MONTÁŽ ELEKTRICKÉHO KONVEKTORU
Konvektory KORAFLEX Amper FVA jsou určeny výhradně pro použití v interiérech. Tedy v suchém prostředí, kde není předpoklad tvorby vyšší vlhkosti vzduchu, mohlo by dojít k úrazu elektrickým proudem. Tedy zejména: obytné i nebytové interiéry, administrativní budovy, haly, výrobní prostory.
- Konvektor nikdy neprovozujte ve vlhkých prostorách, jako jsou bazény, zimní zahrady, botanické zahrady, skleníky, koupelny, wellness centra, termální lázně, venkovní skladovací prostory, v místnostech s výbušnou atmosférou nebo v místech s vysokou prašností.
- Nikdy neprovozujte v chemicky agresivní nebo korozivní atmosféře (např. mořský vzduch).
- Zajistěte, aby proud vzduchu mohl volně cirkulovat.
- Na konvektor a ani v těsné blízkosti neumisťujte nábytek, květiny, židle.
- V okolí a nad konvektorem neumisťujte snadno hořlavé a výbušné předměty.
- Konvektor neumisťujte pod elektrickou zásuvku.
V případě pochybností se ujistěte výrobce o vhodnosti použití konvektorů v daném pracovním prostředí.
Pokyny pro instalaci

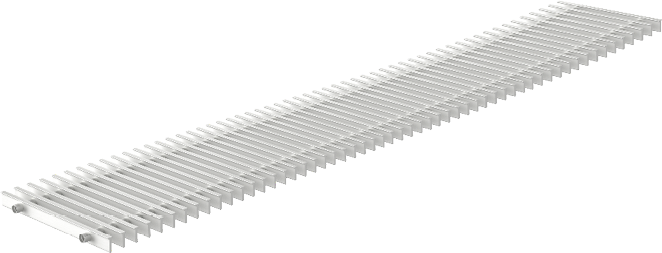

Správně nainstalovaný podlahový konvektor musí být uložen vodorovně, s topnou tyčí orientovanou směrem k oknu. Vana konvektoru musí mít rovné, nezdeformované horní okraje, aby byla zajištěna bezchybná funkce krycí mřížky.
Instalace podlahového konvektoru je možná
- do betonové podlahy (standardní stavební řešení)
- do soklu – při rekonstrukcích nebo dodatečných úpravách
- do zdvojených podlah – pomocí speciálních stojánků určených k tomuto účelu
Ve všech případech je nezbytné konvektor pevně ukotvit, aby nedošlo k jeho prošlápnutí a bylo zajištěno dodržení všech technických požadavků na instalaci. Krycí desku doporučujeme ponechat po celou dobu stavebních prací, aby nedošlo ke znečištění vnitřního prostoru konvektoru. Standardně je dodávána nepochozí sololitová deska pro základní ochranu. Pro montážní účely je možné volitelně objednat OSB desku se zvýšenou tuhostí.
Betonáž a zástavba
- Doporučená vzdálenost konvektoru od stěny nebo okna je max. 100 mm.
- Rozměr instalačního otvoru v podlaze musí být o minimálně 100 mm delší a širší než rozměry samotného konvektoru.
- Při použití fixačních kotev se rozšiřuje spodní šířka konvektoru o 42 mm z každé strany.
- Při betonáži musí být konvektor vodorovně vyrovnán pomocí stavěcích šroubů a pevně zafixován fixačními kotvami proti posunutí.
- Mezi rámeček konvektoru a beton doporučujeme vložit dilatační materiál.
- Během zalévání betonem je možné konvektor svisle zatížit. Zároveň je důležité jej rozepřít, aby nedošlo k podélnému prohnutí. K tomu slouží instalované rozpěrky, které se po betonáži snadno vyjmou.
- Před betonáží je nutné provést připojení k elektrické síti.
- Ve fázi betonáže (nebo při použití anhydritu) je nutné důkladně utěsnit všechny prostupy do konvektoru, aby nedošlo k jeho znečištění nebo zatékání stavební směsi.
- Vanu konvektoru je doporučeno zaizolovat proti vlhkosti.
- Konvektor musí být vždy pevně zabetonován – stavěcí šrouby slouží pouze pro horizontální vyrovnání.
- U modelů s ventilátory dop
oručujeme použít akusticky absorpční fólií a fixaci pomocí řídkého betonu podél boků a pod dnem vany.
Instalace do zdvojené podlahy
- Pro instalaci do zdvojených podlah jsou k dispozici stojánky určené k přesnému vyrovnání a stabilnímu uchycení konvektoru.
- I zde platí požadavek na pevné ukotvení, aby bylo zabráněno mechanickému poškození (např. prošlápnutí) při zatížení krycí mřížky.
Elektrická bezpečnost
- Projekt elektroinstalace musí vypracovat osoba s příslušnou odbornou způsobilostí dle platných norem.
- Montáž a servis elektroinstalace smí provádět pouze kvalifikovaná osoba dle příslušných elektrotechnických předpisů.
- Před uvedením zařízení do provozu je nutné provést výchozí revizi elektrického zařízení dle platné legislativy.
