Realizace

VENTBOX 150 Thin
Instalace na chodbě panelového bytu.

VENTBOX 150 Thin
Instalace v bytovém domě.

VENTBOX 400
Pro rekuperační jednotky máme připravené systémové izolované propojení/redukce pro několik typů a průměrů exteriérové potrubí.

VENTBOX 150 Thin
Jednotka instalována na chodbě panelového bytu.

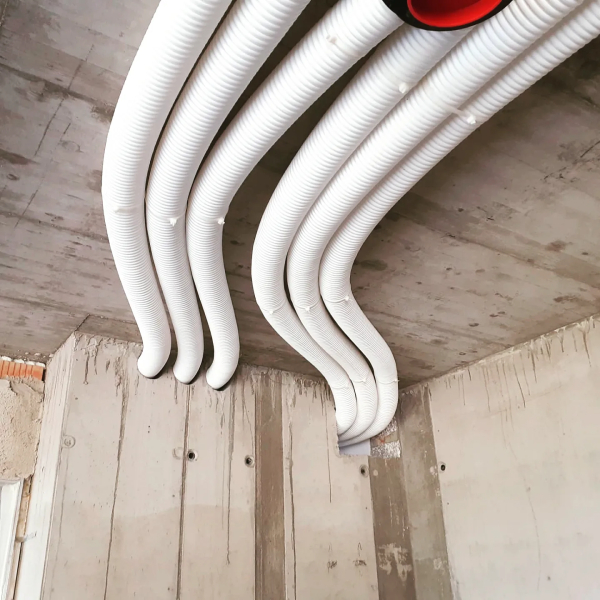

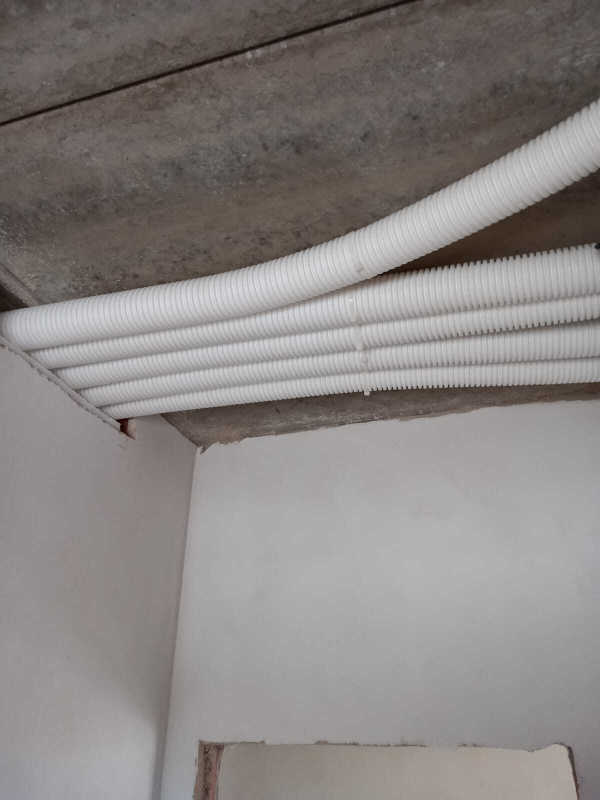

Flexibilní antibakteriální 90mm potrubí

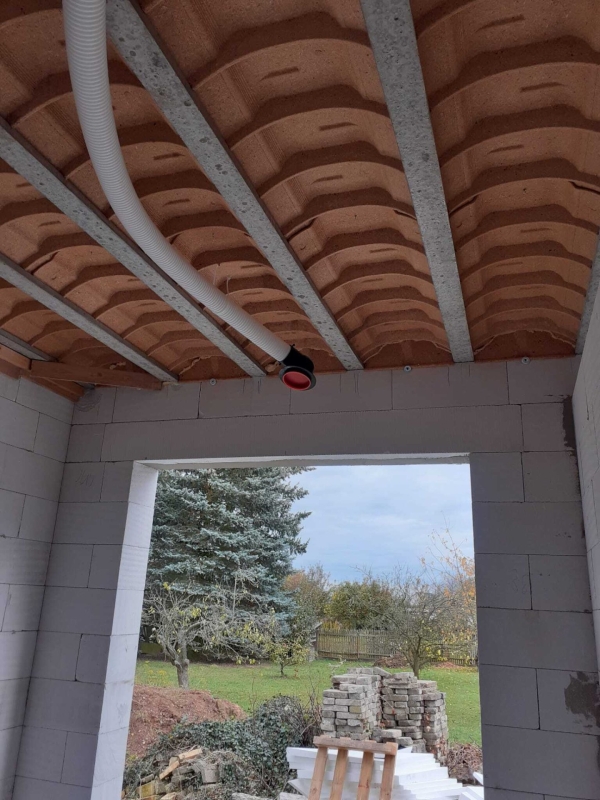

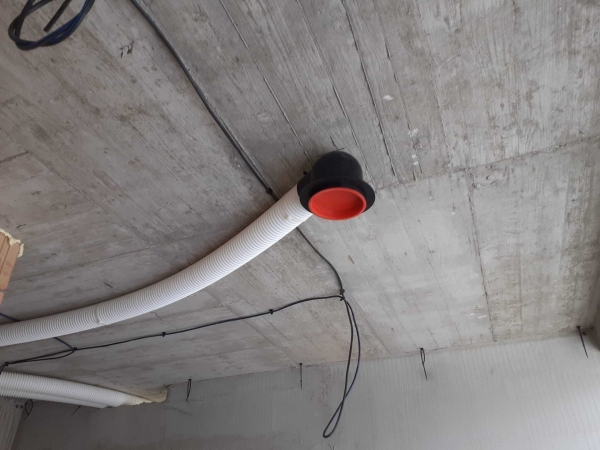

Plastový přechodový box na ventil s límcem pro dokonalé usednuti na SDK. Celkové snížení SDK pouze 145 mm! Důležité je vzduchotěsné uzavření potrubí před dalšími prašnými pracemi.

Flexibilní antibakteriální 90mm potrubí

Flexibilní antibakteriální 90mm potrubí

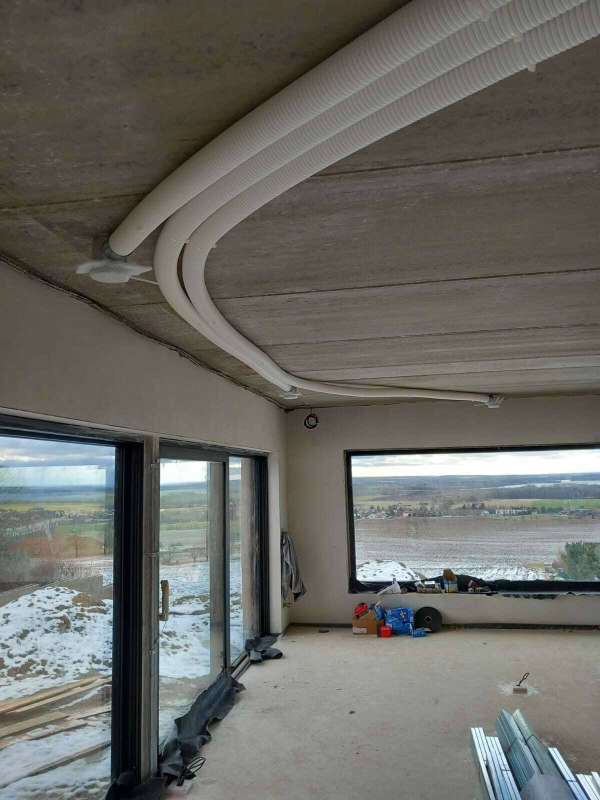

Rozvody VZT lze vést ve snížené chodbě a v místnosti mít pouze proudový ventil.

Rozvodné boxy pro 90mm potrubí

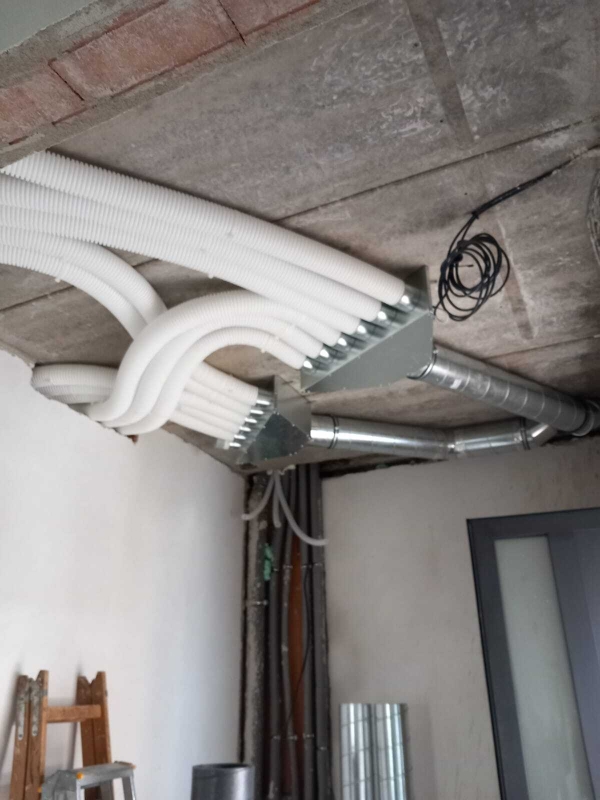

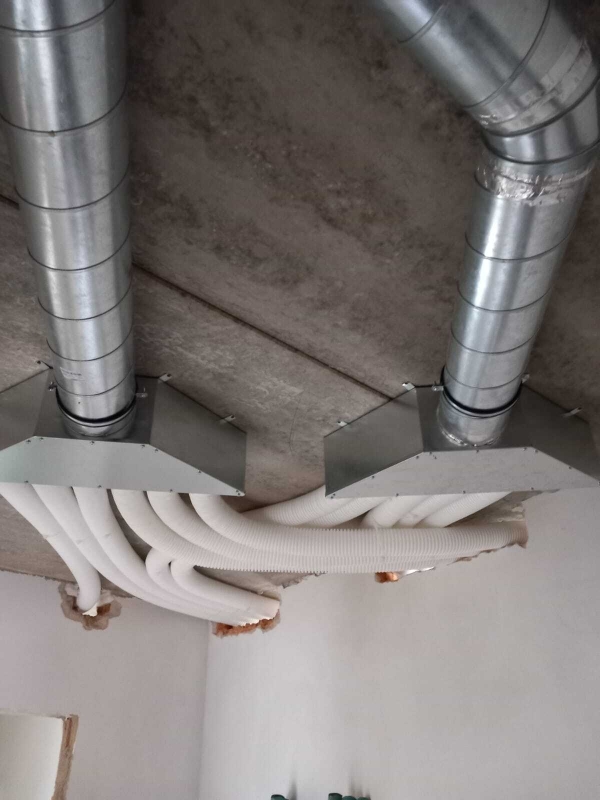

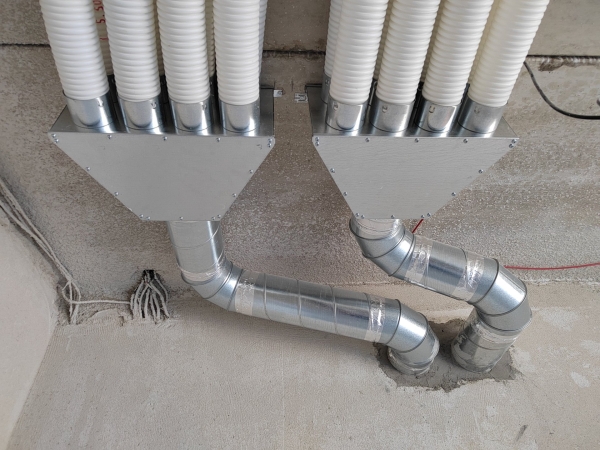

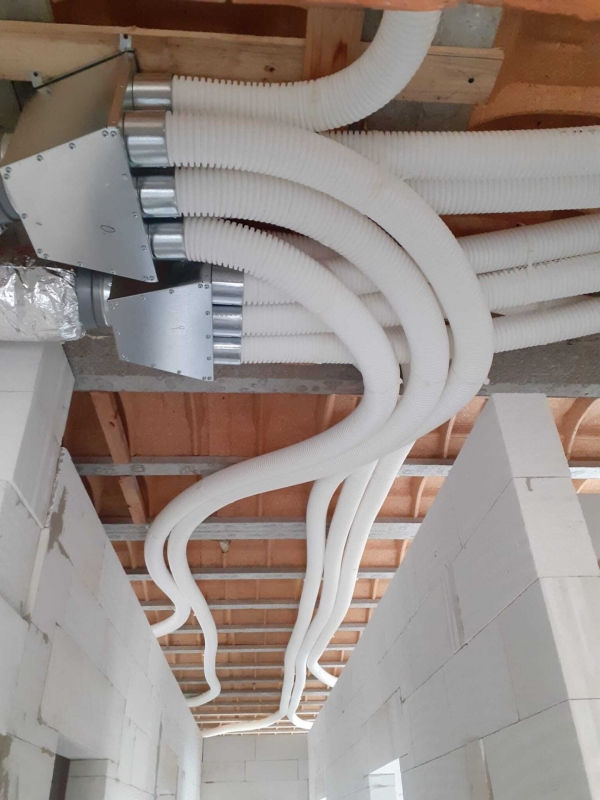

Dvouřadé rozvodné boxy dopojené pevným potrubím spiro.

VENTBOX 400
Umístění v garáži.

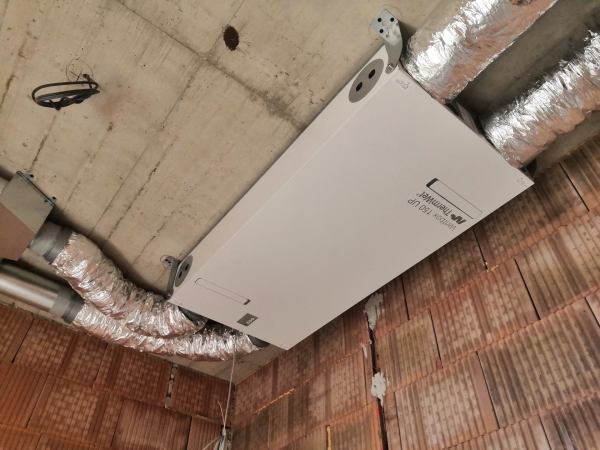

VENTBOX 150 Thin

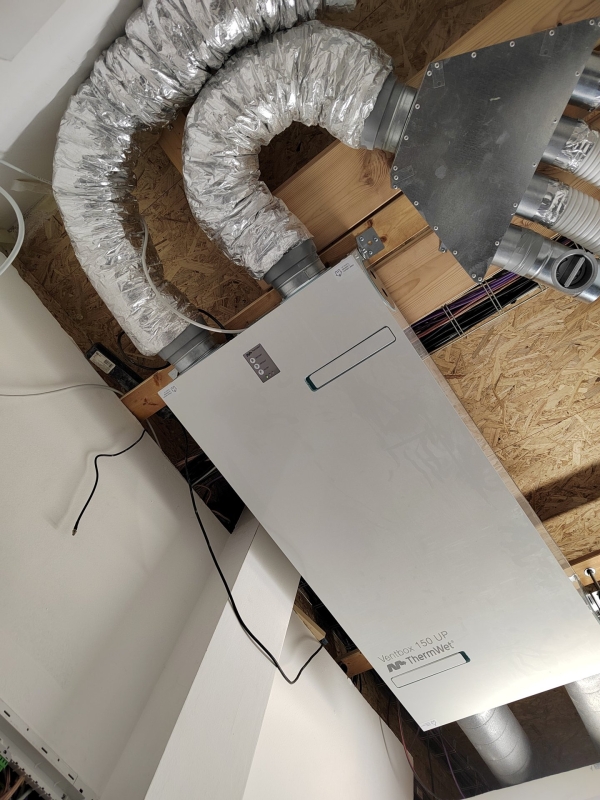

Umístění na stropě technické místnosti v dřevostavbě.

VENTBOX 300
Umístění v garáži.

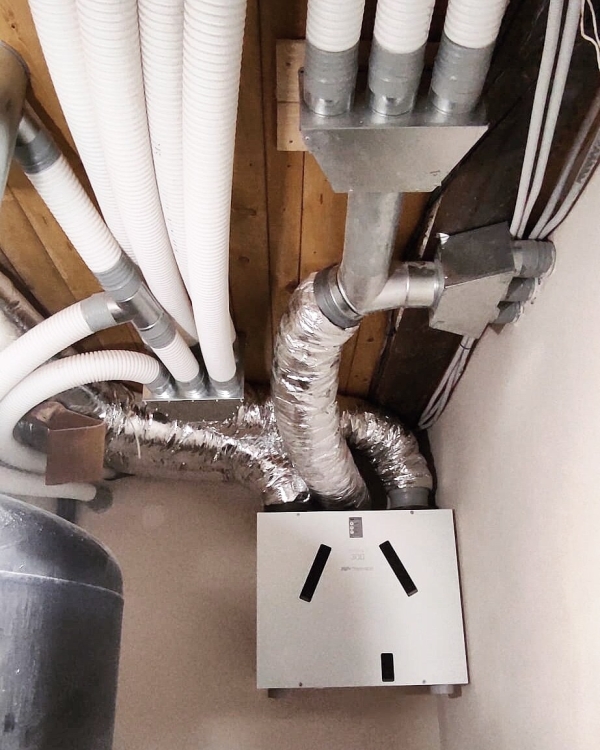

VENTBOX 300

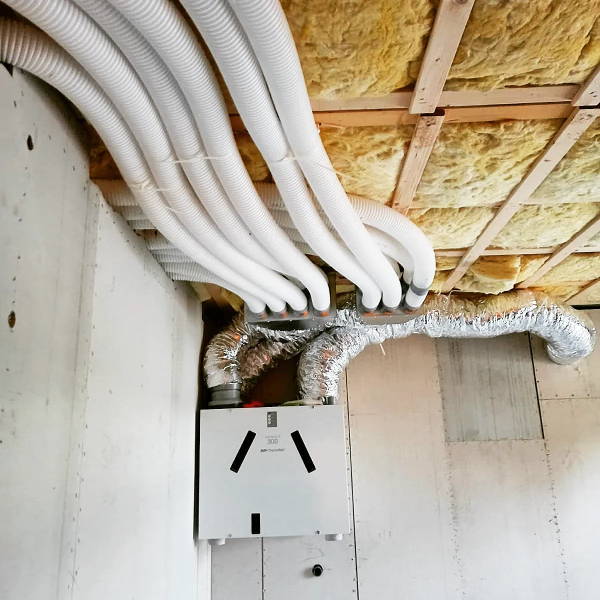

Jednotka osazená v technické místnosti rodinného domu. Exteriérové rozvody jsou z tepelně izolačního flexibilního potrubí a interiérové plastové antibakteriální 90mm potrubí.

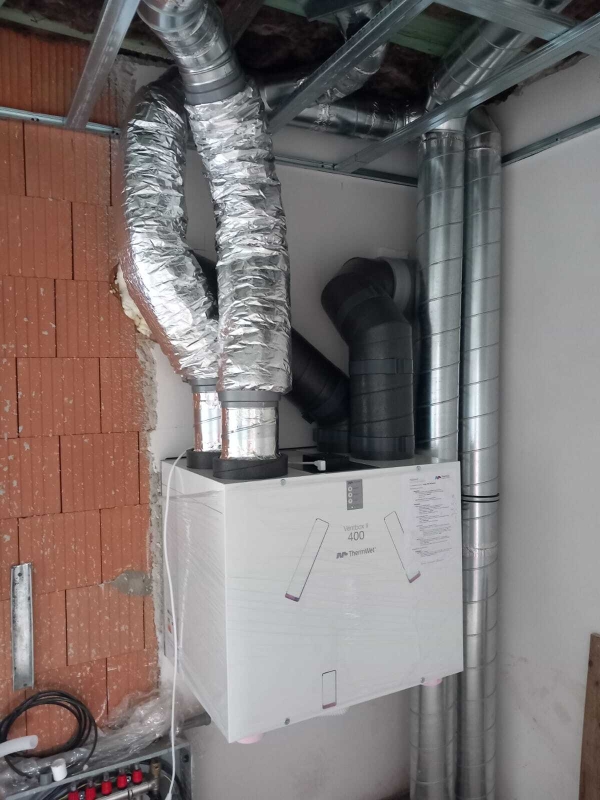

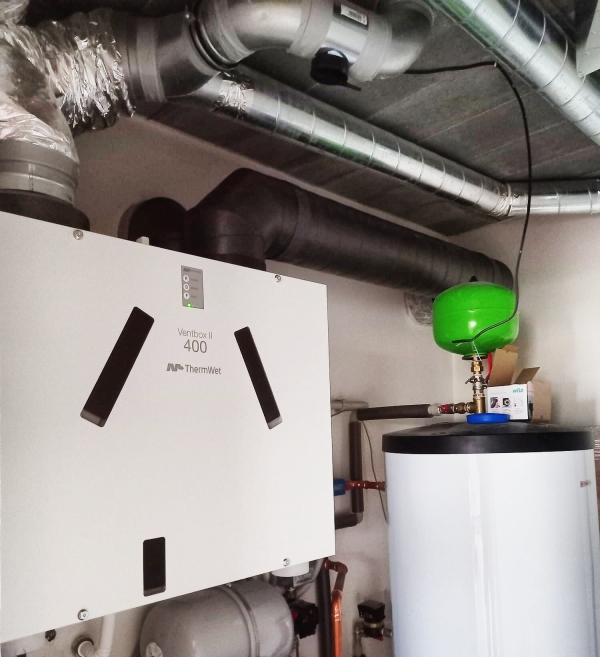

VENTBOX 400

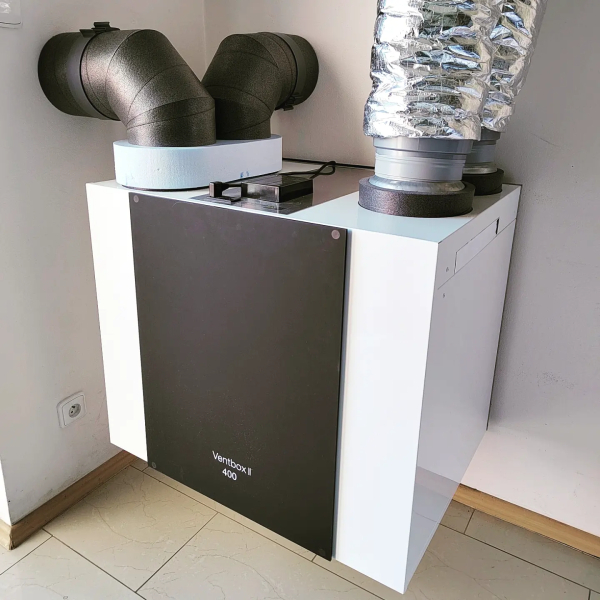

Jednotka dopojena na exteriérových hrdlech pomocí parotěsného 180mm EPE potrubí. Interiérové rozvody připojené přes flexibilní tlumiče. Černý designový kryt je díky volbě investora verze motorů s konstantním průtokem – tedy verze Premium.

Rozvodné boxy pro 90mm potrubí

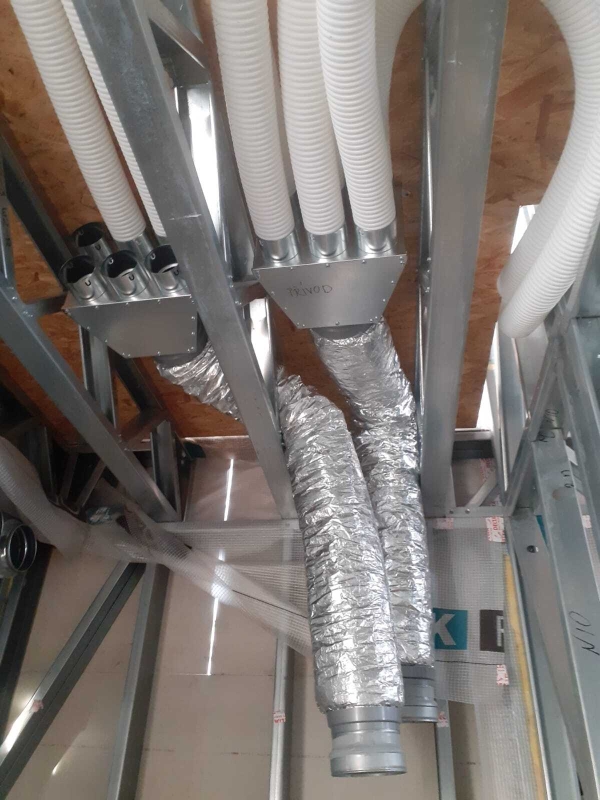

Dvouřadé rozvodné boxy dopojené flexibilními tlumiči.

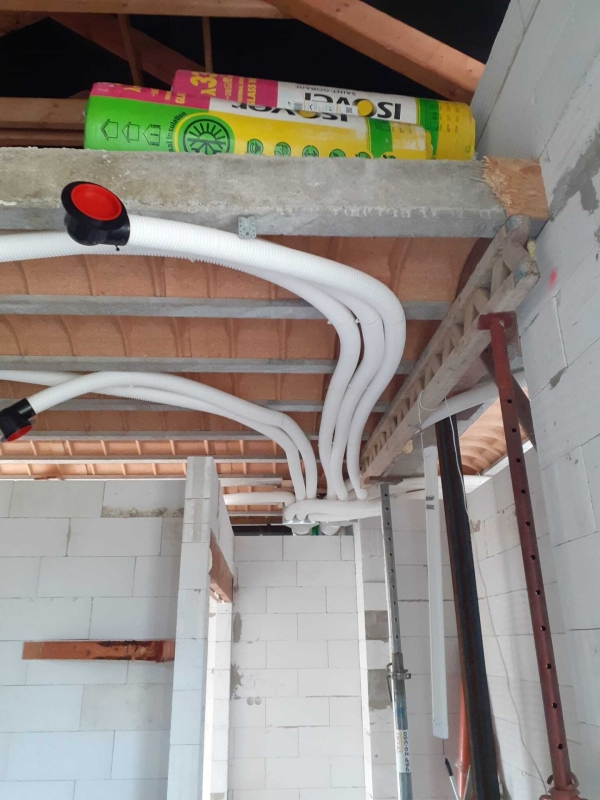

Flexibilní antibakteriální 90mm potrubí

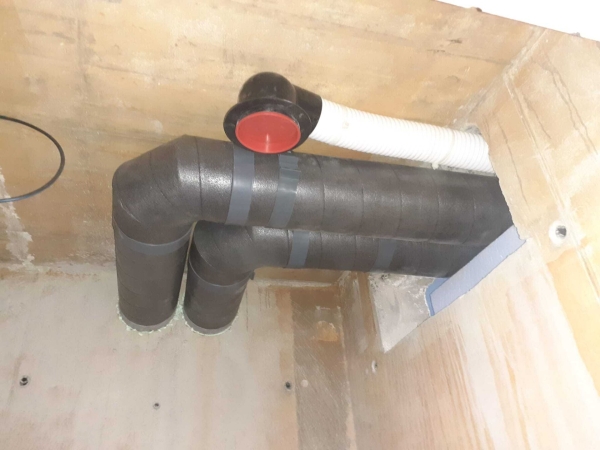

Tepelně izolované a parotěsné potrubí EPE

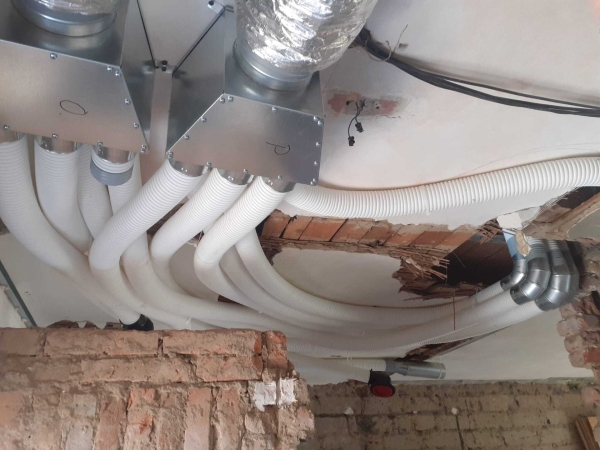

Rozvodné boxy pro 90mm potrubí
V rekonstrukci.

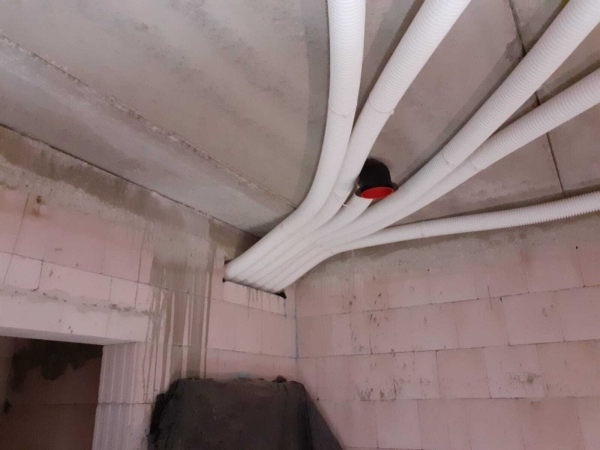

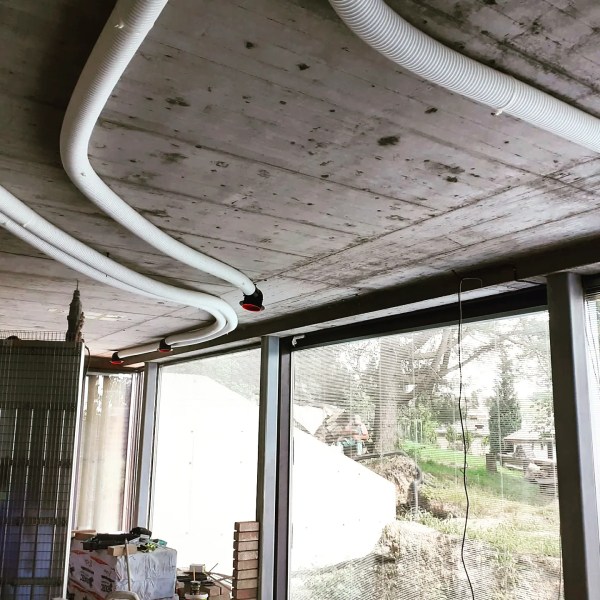

Flexibilní antibakteriální 90mm potrubí

Flexibilní antibakteriální 90mm potrubí

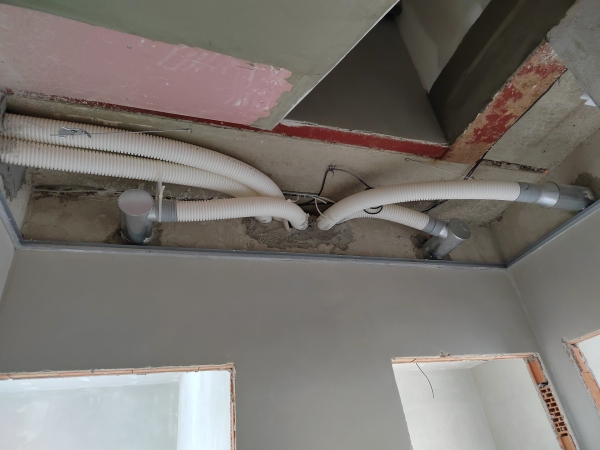

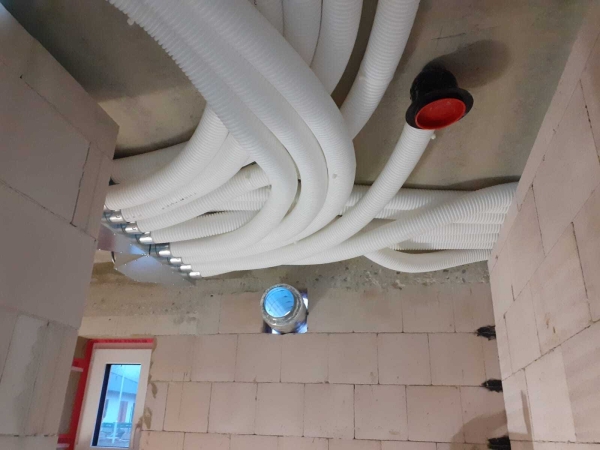

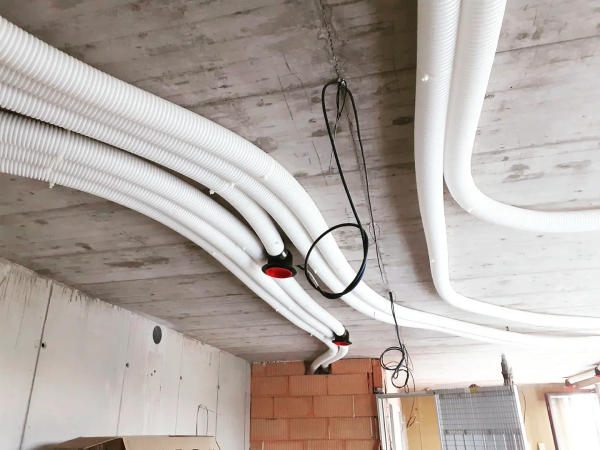

Hrubé rozvody připraveny pro kuchyň (dva vzdálenější přechodové boxy ze stropu) a pro obývací pokoj (přechodové boxy z boku budou osazeny proudovými ventily) budou boxy osazeny na pevné pozice při realizací SDK.

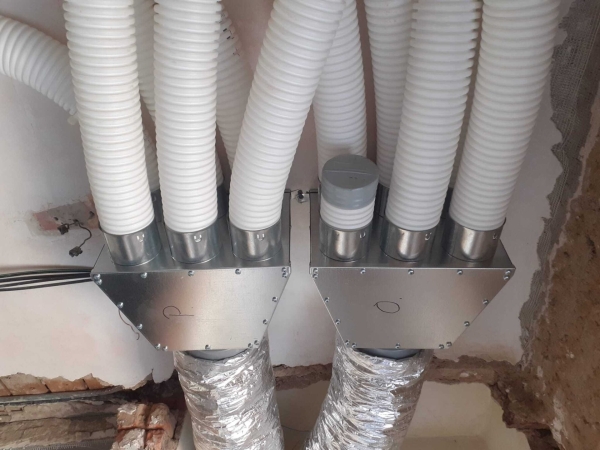

Rozvodné boxy pro 90mm potrubí
Dvouřadé rozvodné boxy dopojené flexibilními tlumiči.

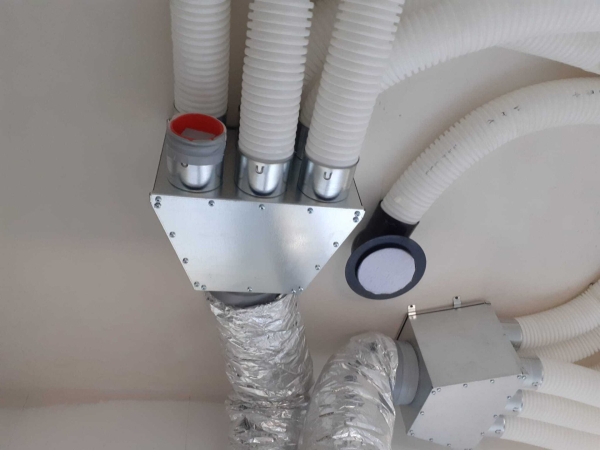

Rozvodné boxy pro 90mm potrubí
Flexibilní tlumiče připraveny pro dopojení na rekuperační jednotku.

Flexibilní antibakteriální 90mm potrubí

Rozvodné boxy pro 90mm potrubí

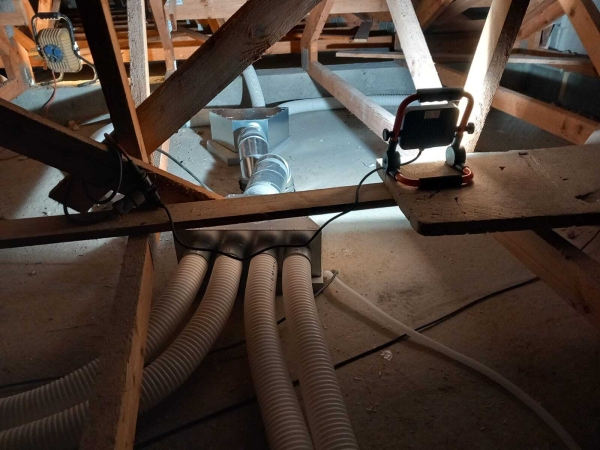

Jednořadé rozvodné boxy dopojené pevným potrubím spiro. Umístění v půdním prostoru. Boxy budou schovány v izolaci.

VENTBOX 400

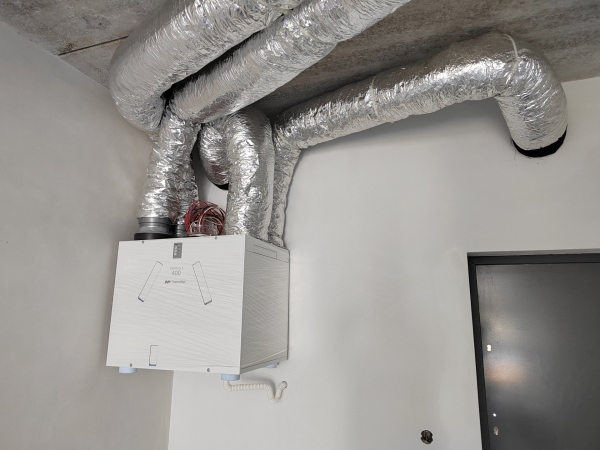

Instalace s exteriérovým EPE potrubím a flexibilními tlumiči do interiéru.

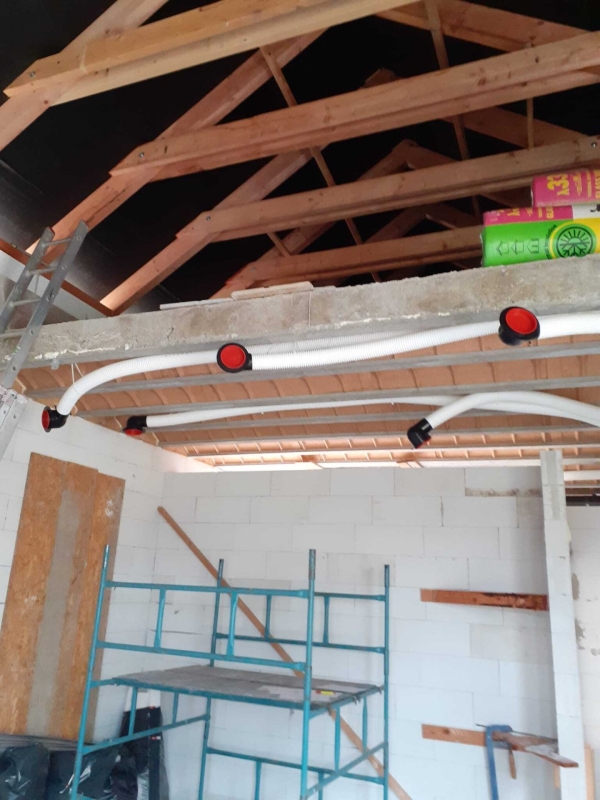

Flexibilní antibakteriální 90mm potrubí

Rozvodné boxy pro 90mm potrubí
Jednořadé rozvodné boxy dopojené pevným potrubím spiro.

Rozvodné boxy pro 90mm potrubí
Jednořadé rozvodné boxy dopojené pevným potrubím spiro. Důležité je si správně seřadit 90mm potrubí u rozvodných boxů, aby se už jinde nemuselo křížit, poté stačí celkové snížení SDK jen o cca 145 mm

Flexibilní antibakteriální 90mm potrubí
