KORAFLEX Basic FKB

základní verze pro projekty

KORAFLEX Basic FKB je ekonomická verze podlahových konvektorů vhodných pro projektová řešení. KORAFLEX Basic je vyroben z žárově pozinkované oceli v přírodním provedení a obsahuje nelakovaný Al/Cu výměníkem tepla, rámeček U, F nebo rámeček pro mřížku Cross.

  • Topení
  • Přirozená konvekce
  • Nízká spotřeba el. energie
Hloubky  [mm] 70, 90, 110 mm
Šířka [mm] 140, 200, 260, 320 a 420 mm
Délka [mm]  800 až 3 000 mm (po 100 mm)
Výkon [W] od 41 do 1 739 W
Maximální pracovní tlak [MPa] 1,2 MPa
Maximální pracovní teplota [°C] 90 °C
Připojovací závit vnitřní G ½"
Krycí mřížky  optimal
info V případě požadavku na levé připojení k topnému systému stačí v podlahovém konvektoru otopný výměník otočit o 180°.
Krycí mřížka Cross – projektové řešení – je nutná konstrukční úprava vany konvektoru.
Mřížku je nutné objednat současně s podlahovým konvektorem. Konvektor je osazen rámečkem Cross

Tepelné výkony [W] při t1/t2/ti/EN 16430.  Rozměry jsou uvedeny v mm a zahrnují rámeček U.


ΔT = 50 °C Délka [mm] Teplotní exponent
Hloubka
[mm]
Šířka
[mm]
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
70 140 42 51 61 71 81 91 101 111 121 130 140 150 160 170 180 190 200 210 219 229 239 249 259 1,4629
70 200 76 90 105 120 135 150 165 179 194 209 224 239 254 268 283 298 313 328 342 357 372 387 402 1,4587
70 260 90 108 126 143 161 179 196 214 232 250 267 285 303 320 338 356 373 391 409 426 444 462 480 1,6148
70 320 102 124 146 168 189 211 233 255 276 298 320 342 364 385 407 429 451 472 494 516 538 559 581 1,5550
70 400 131 157 183 208 234 260 286 311 337 363 389 414 440 466 492 517 543 569 595 620 646 672 698 1,5235
90 140 50 62 74 86 98 110 122 134 146 158 170 182 194 206 218 230 242 254 266 278 290 302 314 1,5247
90 200 120 143 167 191 214 238 261 285 308 332 355 379 402 426 449 473 496 520 543 567 590 614 637 1,5373
90 260 153 183 213 243 273 303 333 363 393 423 453 483 513 543 573 603 633 663 693 723 753 783 813 1,5643
90 320 195 236 278 319 361 402 444 485 526 568 609 651 692 733 775 816 858 899 940 982 1023 1065 1106 1,4599
90 400 275 329 383 437 490 544 598 652 706 760 814 868 922 976 1029 1083 1137 1191 1245 1299 1353 1407 1461 1,4607
110 140 55 69 82 95 108 122 135 148 161 174 188 201 214 227 240 254 267 280 293 307 320 333 346 1,4888
110 200 142 170 198 226 254 282 309 337 365 393 421 449 477 505 532 560 588 616 644 672 700 728 755 1,4739
110 260 184 220 257 293 329 365 401 437 473 510 546 582 618 654 690 726 763 799 835 871 907 943 979 1,4385
110 320 237 287 338 388 438 489 539 589 640 690 740 791 841 891 942 992 1042 1093 1143 1193 1244 1294 1344 1,4622
110 400 327 391 455 520 584 648 712 776 840 905 969 1033 1097 1161 1225 1289 1354 1418 1482 1546 1610 1674 1739 1,4569
Obsah standardní dodávky
 žárově pozinkovaná ocelová vana, přírodní provedení nelakováno
 nelakovaný Al/Cu výměník tepla s odvzdušňovacím ventilem
 hliníkový rámeček U v provedení stříbrný elox
 krycí plech připojení
 rozpěrky pro správnou instalaci a betonáž
 stavěcí šrouby s nivelací cca 25 mm pro vyrovnání nerovností podlahy (až 8 ks podle délky konvektoru) a 4 fixační kotvy
 krycí sololitová deska chránící výměník před nečistotami
 odolné balení, návod k montáži
Volitelné příslušenství
 krycí mřížka dle vlastního výběru
 krycí mřížka Cross – projektové řešení – nutné objednat současně s podlahovým konvektorem
 hliníkový krycí rámeček U v provedení elox černý, tmavý/světlý bronz nebo lakovaný dle vzorníku RAL
 hliníkový rámeček F v provedení elox stříbrný, černý, světlý/tmavý bronz nebo lakovaný dle vzorníku RAL
 kapalinová termostatická hlavice s kapilárou
 uzavíratelné šroubení, termostatický ventil
 zdroj stejnosměrného napětí 24 V DC
 prostorový termostat pro regulaci 24 V DC nebo 230 V AC
 termoelektrický pohon  TEP  24 V DC nebo 230 V AC
 stojánky pro zdvojenou podlahu
 mosazné koleno ½" × ½" 90° pro jednodušší připojení
 nerezové flexi hadice v délce 10, 12 nebo 30 cm
 krycí deska OSB se zvýšenou tuhostí pro montážní účely
Složení konvektoru
Složení konvektoru FK_1



1žárově pozinkovaná ocelová vana, přírodní provedení nelakováno
2krycí mřížka dle vlastního výběru (objednává se samostatně)
3hliníkový rámeček dle vlastního výběru
4Al/Cu otopný výměník dle typu konvektoru
5fixační kotvy (4 ks)
6stavěcí šrouby
7kryt připojení
8stojánkové konzoly
9rozpěrka pro správnou instalaci a betonáž
Doporučené KRYCÍ MŘÍŽKY
Příčné provedení hliník elox stříbrný

fk_mrizka_AL_stribrna
Podélné provedení hliník elox stříbrný

fk_mrizka_AL_stříbrná_podélná
Příčné provedení hliník elox tmavý bronz

fk_mrizka_AL_tmavý bronz
Podélné provedení hliník elox tmavý bronz

fk_mrizka_AL_tmavý bronz_podélná

Příčné provedení hliník elox světlý bronz

fk_mrizka_AL_světlý bronz

Podélné provedení hliník elox světlý bronz

fk_mrizka_AL_světlý_bronz_podélná

Příčné provedení hliník elox černý
NOVINKA
Koraflex-PM-pricna-matny-cerny-elox
Podélné provedení hliník elox černý
NOVINKA
Koraflex-PM-podelna-matny-cerny-elox

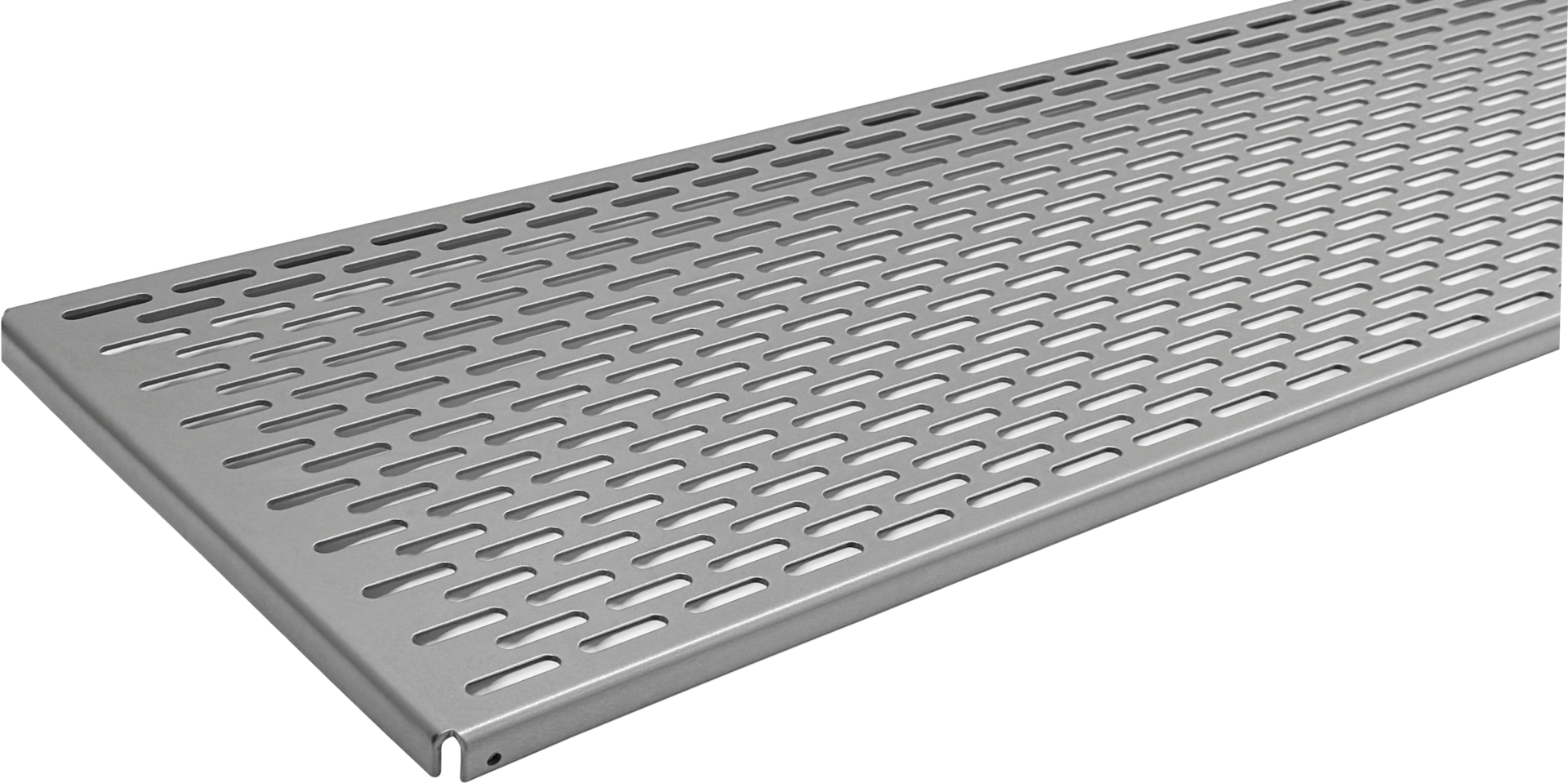

Příčné provedení ocel

fk_mrizka_podelna_ocel
Podélné provedení ocel

PM_mrizka_podélná_ocel_1
Příčné provedení nerez

fk_mrizka_podelna_nerez_ral
Podélné provedení nerez

PM_mrizka_podélná_nerez_1
Příčné provedení přírodní nebo lakovaný buk

fk_mrizka_drevo_buk

Příčné provedení přírodní nebo lakovaný dub

fk_mrizka_drevo_dub

Příčné provedení přírodní nebo lakovaný mahagon (na poptávku) fk_mrizka_drevo_mahagon
Cross (na poptávku)

Cross_2

Provedení rámečků

Optimal rámečky

KORAFLEX Basic FKB – přehled typů

70 mm                   FKB - sirky pro hloubku 70mm

90 mm                   FKB - sirky pro hloubku 90mm

110 mm                FKB - sirky pro hloubku 110mm

Rozměry uvedeny v mm

info  Rozměry podlahového konvektoru jsou shodné pro obě varianty osazení krycím rámečkem U nebo rámečkem pro mřížku Cross.

​Montáž konvektorů FK

Pro správnou funkci konvektoru je nezbytné dodržet několik obecných zásad
• Správně nainstalovaný konvektor je uložen vodorovně s výměníkem tepla blíže k oknu. Vana konvektoru má horní okraje rovné (nezborcené a neprohnuté), aby byla zajištěna správná funkce krycí mřížky.
• Doporučená vzdálenost instalace podlahového konvektoru od stěny/okna je maximálně 100 mm.
• Doporučujeme připojení na topný systém pomocí uzavíratelného šroubení a termostatického ventilu. připojení k výměníku je na vnitřní závit G ½. Po zapojení na otopnou soustavu odvzdušněte a proveďte tlakovou zkoušku.
• Při betonáži musí být konvektor horizontálně vyrovnán stavěcími šrouby a zafixován do podlahy pomocí fixačních kotev, které zabrání posunu konvektoru při následném zalití betonem.
• Fixační kotvy rozšíří zástavbovou šířku spodní strany podlahového konvektoru z každé strany o 42 mm.
• Při zalévání betonem je rovněž možné konvektor svisle zatížit.
• Při betonování je velmi důležité konvektor rozepřít, aby nedošlo k podélnému prohnutí. K tomuto účelu jsou v podlahovém konvektoru instalovány rozpěrky (mimo varianty FKP, kde rozpěrky pro správnou betonáž nejsou součástí standardní dodávky). Po betonáži je možné tyto rozpěrky jednoduše vyjmout.
• Při zalévání betonem nebo anhydridem je nutné důkladně utěsnit všechny prostupy do konvektoru tak, aby nedošlo k jeho zalití stavebním materiálem.
• Pokud konvektor nebudete zalévat betonem, je nutné použít jednu z variant zabudování do zdvojené podlahy. Standardní provedení konvektoru není samonosné.
• Aby se zabránilo znečištění vnitřku konvektoru, doporučujeme krycí desku ponechat po celou dobu stavebních prací. Standardně je dodávaná krycí deska sololit, která není pochozí a slouží pouze k zakrytí podlahového konvektoru před drobnými nečistotami po dobu montáže. Desku OSB ze zvýšenou tuhostí pro montážní účely, lze objednat z volitelného příslušenství.
• Doporučujeme konvektor podél výměníku na boku vnější strany vany tepelně zaizolovat (např. polystyrenem), aby nedocházelo k tepelným ztrátám do podlahy.
• Konvektory s nerezovou vanou, určené do vlhkého prostředí, označené KORAFLEX Pool FKP, mají standardně zabudovaný odtok pro odvod přelivové vody. Při montáži se musí propojit trubičkou na dně konvektoru s potrubím se zajištěným spádem pro odvod přelivové vody. Odtok doporučujeme vybavit sifonem proti zápachu.

Doporučené umístění otopného výměníku v podlahových konvektorech
• Navrhované umístění podlahového konvektoru je do maximální vzdálenosti 100 mm od okna. Doporučená poloha výměníku v konvektoru je pro získání maximálního výkonu vždy na straně u okna. Dochází tak k přirozenému proudění, při kterém ohřátý vzduch stoupá vzhůru a studený vzduch v místnosti je nasáván do konvektoru. Díky tomu je chladný vzduch u okna odstíněn a vzduch v místnosti ohříván. Standardní pravé připojení na topný systém je možné jednoduchým otočením výměníku tepla o 180° změnit na levé.

přirozená konvekce

Možnosti zabudování do zdvojené podlahy
Stojánky k montáži podlahového konvektoru do zdvojené podlahy nabízejí efektivní a stabilní řešení. Stojánky jsou vyrobeny z ocelového nelakovaného materiálu a jsou vhodné do zdvojené podlahy s hloubkou až 500 mm. Stojánky do zdvojené podlahy jsou vhodné pro variantu Optimal a Basic.

Zdvojená podlaha



Napojování podlahových konvektorů
Typy van podle umístění přívodů vody a snižování čel pro zapojení do série.

Snížení čel van konvektorů se používá tam, kde není žádoucí viditelné napojování konvektorů mezi sebou (řada konvektorů bez přerušení po obvodu místnosti, např. administrativní budovy, restaurace, hotely apod.). Při objednání krycí mřížky je nutné uvést do objednacího kódu, že se jedná o krycí mřížku, která bude použitá na konvektor se sníženým čelem. Jednotlivé vany konvektorů KORAFLEX Pool FKP nelze vzájemně napojovat. Vyrábějí se pouze v provedení P0.

Napojování FK

Montáž konvektorů FK

FK - montaz konvektoru - 1-bezFK - montaz konvektoru - 2-bez
1 – podlahový konvektor bez ventilátoru, 2 – otopný výměník, 3 – krycí mřížka, 4 – krycí rámeček U, 5 – krycí rámeček F, 6 – stavěcí šrouby, 7 – fixační kotvy, 8 – dělící příčka od hloubky 300 mm, 9 – okno, 10 – čistá podlaha, 11 – spárovací hmota, 12 – dilatační spára,  13 – izolace, 14 – betonová výplň, 15 – hrubá podlaha


Technické změny vyhrazeny
