KORAFLEX Optimal FKO

nejvíce rozměrů

KORAFLEX Optimal FKO je nejširší modelová řada podlahových konvektorů. Vana konvektoru je vyrobena z ocelové pozinkované černě lakované oceli s možností volby ozdobného rámečku U, F nebo Cross a s možností osazení krycí mřížkou dle vlastního výběru.

Varianta Economic – základní provedení, černě lakovaná ocelová vana, výměník tepla bez povrchové úpravy
Varianta Exclusive – černě lakovaná ocelová vana, černě lakovaný výměník tepla

Technické údaje Poptávka

Topení
Přirozená konvekce
Vyšší výkon

Varianta Economic	černě lakovaná pozinkovaná vana, výměník bez povrchové úpravy
Varianta Exclusive	černě lakovaná pozinkovaná vana, černě lakovaný výměník (RAL 9005)

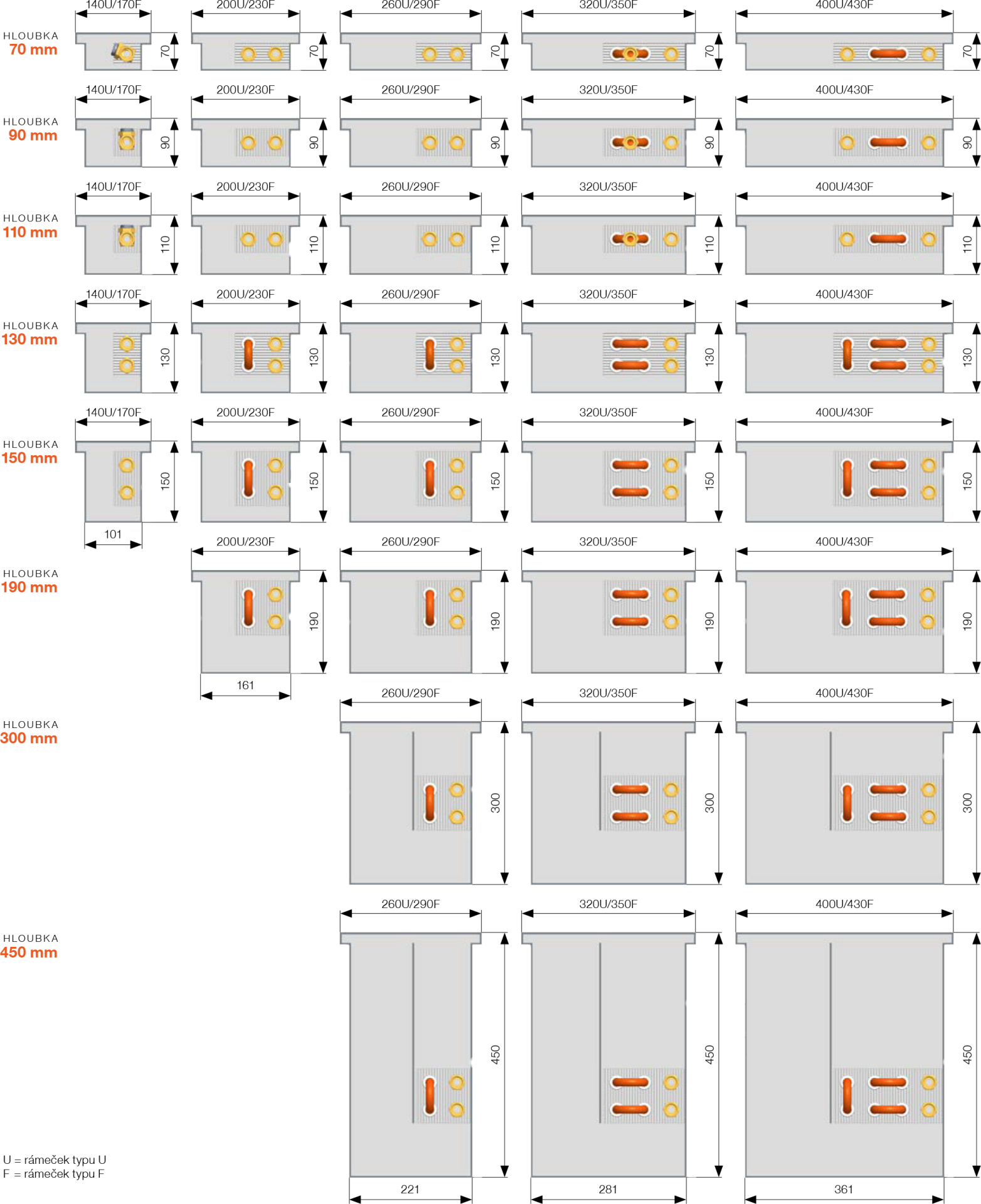

Hloubka [mm]	70, 90, 110, 130, 150, 190, 300, 450 mm
Šířka [mm]	140, 200, 260, 320, 400 mm
Délka [mm]	800 až 3 000 mm (po 100 mm)
Výkon [W]	od 41 do 3 480 W
Maximální pracovní tlak [MPa]	1,2 MPa
Maximální pracovní teplota [°C]	90 °C
Připojovací závit	vnitřní G ½"
Doporučené krycí mřížky

V případě požadavku na levé připojení k topnému systému stačí v podlahovém konvektoru otopný výměník otočit o 180°.

Krycí mřížka Cross – projektové řešení – je nutná konstrukční úprava vany konvektoru.
Mřížku je nutné objednat současně s podlahovým konvektorem. Konvektor je osazen rámečkem Cross.

Tepelné výkony [W] při t₁/t₂/t_i/EN 16430. Rozměry jsou uvedeny v mm a zahrnují rámeček U.

Vstupní teplota v °C

Výstupní teplota v °C

Teplota vzduchu v °C

ΔT

ΔT = 50 °C		Délka [mm]																							Teplotní exponent
Hloubka [mm]	Šířka [mm]	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	Teplotní exponent
70	140	42	51	61	71	81	91	101	111	121	130	140	150	160	170	180	190	200	210	219	229	239	249	259	1,4629
70	200	76	90	105	120	135	150	165	179	194	209	224	239	254	268	283	298	313	328	342	357	372	387	402	1,4587
70	260	90	108	126	143	161	179	196	214	232	250	267	285	303	320	338	356	373	391	409	426	444	462	480	1,6148
70	320	102	124	146	168	189	211	233	255	276	298	320	342	364	385	407	429	451	472	494	516	538	559	581	1,5550
70	400	131	157	183	208	234	260	286	311	337	363	389	414	440	466	492	517	543	569	595	620	646	672	698	1,5235
90	140	50	62	74	86	98	110	122	134	146	158	170	182	194	206	218	230	242	254	266	278	290	302	314	1,5247
90	200	120	143	167	191	214	238	261	285	308	332	355	379	402	426	449	473	496	520	543	567	590	614	637	1,5373
90	260	153	183	213	243	273	303	333	363	393	423	453	483	513	543	573	603	633	663	693	723	753	783	813	1,5643
90	320	195	236	278	319	361	402	444	485	526	568	609	651	692	733	775	816	858	899	940	982	1023	1065	1106	1,4599
90	400	275	329	383	437	490	544	598	652	706	760	814	868	922	976	1029	1083	1137	1191	1245	1299	1353	1407	1461	1,4607
110	140	55	69	82	95	108	122	135	148	161	174	188	201	214	227	240	254	267	280	293	307	320	333	346	1,4888
110	200	142	170	198	226	254	282	309	337	365	393	421	449	477	505	532	560	588	616	644	672	700	728	755	1,4739
110	260	184	220	257	293	329	365	401	437	473	510	546	582	618	654	690	726	763	799	835	871	907	943	979	1,4385
110	320	237	287	338	388	438	489	539	589	640	690	740	791	841	891	942	992	1042	1093	1143	1193	1244	1294	1344	1,4622
110	400	327	391	455	520	584	648	712	776	840	905	969	1033	1097	1161	1225	1289	1354	1418	1482	1546	1610	1674	1739	1,4569
130	140	79	95	110	126	141	157	172	188	203	219	234	250	265	281	296	312	327	343	358	374	389	405	420	1,5855
130	200	144	172	200	228	256	284	313	341	369	397	425	453	481	510	538	566	594	622	650	679	707	735	763	1,5143
130	260	203	243	283	323	363	403	443	482	522	562	602	642	682	722	761	801	841	881	921	961	1001	1041	1080	1,6077
130	320	284	340	395	451	506	562	618	673	729	785	840	896	952	1007	1063	1119	1174	1230	1286	1341	1397	1453	1508	1,5011
130	400	364	435	506	578	649	720	791	863	934	1005	1077	1148	1219	1291	1362	1433	1505	1576	1647	1718	1790	1861	1932	1,5119
150	140	92	109	127	145	163	181	199	217	235	253	271	289	307	325	343	361	379	397	414	432	450	468	486	1,5470
150	200	154	185	215	245	276	306	336	366	397	427	457	488	518	548	578	609	639	669	700	730	760	790	821	1,5528
150	260	238	284	331	378	424	471	517	564	611	657	704	751	797	844	890	937	984	1030	1077	1124	1170	1217	1263	1,5240
150	320	314	376	438	499	561	623	684	746	808	869	931	992	1054	1116	1177	1239	1301	1362	1424	1486	1547	1609	1671	1,5165
150	400	389	465	541	617	693	770	846	922	998	1074	1151	1227	1303	1379	1455	1531	1608	1684	1760	1836	1912	1989	2065	1,5296
190	200	172	205	239	273	306	340	374	407	441	475	508	542	576	610	643	677	711	744	778	812	845	879	913	1,5264
190	260	260	311	362	413	464	515	566	617	668	719	770	821	872	923	974	1025	1076	1127	1178	1229	1280	1331	1382	1,4983
190	320	384	459	534	609	685	760	835	910	986	1061	1136	1211	1287	1362	1437	1512	1588	1663	1738	1813	1888	1964	2039	1,5283
190	400	526	629	732	835	938	1041	1144	1248	1351	1454	1557	1660	1763	1866	1969	2072	2175	2278	2382	2485	2588	2691	2794	1,5329
300	260	308	368	428	489	549	610	670	730	791	851	911	972	1032	1092	1153	1213	1273	1334	1394	1454	1515	1575	1635	1,4820
300	320	457	546	636	725	815	904	994	1083	1173	1262	1352	1441	1531	1620	1710	1799	1889	1978	2068	2157	2247	2336	2426	1,4769
300	400	559	669	778	888	998	1107	1217	1327	1436	1546	1656	1765	1875	1985	2094	2204	2313	2423	2533	2642	2752	2862	2971	1,4734
450	260	426	510	593	677	761	844	928	1011	1095	1178	1262	1346	1429	1513	1596	1680	1764	1847	1931	2014	2098	2181	2265	1,4575
450	320	506	605	704	803	902	1001	1100	1200	1299	1398	1497	1596	1695	1794	1893	1993	2092	2191	2290	2389	2488	2587	2687	1,4849
450	400	655	783	912	1040	1168	1297	1425	1554	1682	1810	1939	2067	2196	2324	2452	2581	2709	2837	2966	3094	3223	3351	3479	1,4713

Složení konvektoru

1žárově pozinkovaná ocelová vana, přírodní provedení nelakováno

2krycí mřížka dle vlastního výběru (objednává se samostatně)

3hliníkový rámeček dle vlastního výběru

4Al/Cu otopný výměník dle typu konvektoru

5fixační kotvy (4 ks)

6stavěcí šrouby

7kryt připojení

8stojánkové konzoly

9rozpěrka pro správnou instalaci a betonáž

Obsah standardní dodávky

Volitelné příslušenství

ocelová pozinkovaná vana, černě lakovaná RAL 9005

Economic – nelakovaný Al/Cu výměník tepla s odvzdušňovacím ventilem

Exclusive – lakovaný Al/Cu výměník tepla s odvzdušňovacím ventilem v barvě černá RAL 9005

hliníkový krycí rámeček U – stříbrný elox

krycí plech připojení

stavěcí šrouby a 4 fixační kotvy

rozpěrky pro správnou instalaci a betonáž

dělicí příčka od hloubky 300 mm

krycí sololitová deska chránící podlahový konvektor před nečistotami

odolné balení, návod k montáži

krycí mřížka dle vlastního výběru

krycí mřížka Cross nebo Robust – projektové řešení – nutné objednat současně s podlahovým konvektorem (zahrnuje konstrukční úpravu vany)

hliníkový rámeček U v provedení černý elox, elox světlý/tmavý bronz nebo lakovaný dle vzorníku RAL

hliníkový rámeček F v provedení elox stříbrný, černý, světlý/tmavý bronz nebo lakovaný dle vzorníku RAL

stojánky pro zdvojenou podlahu

regulační šroubení rohové nebo přímé

termostatický ventil rohový nebo přímý

axiální termostatický ventil

mosazné koleno ½" × ½" 90°

nerezové flexi hadice

termoelektrický pohon TEP 230 nebo TEP 24

termostat SIEMENS RAA21 nebo RDE 100.1

termostatická hlavice s kapilárou

zdroj stejnosměrného napětí 24 V DC

krycí deska OSB se zvýšenou tuhostí pro montážní účely

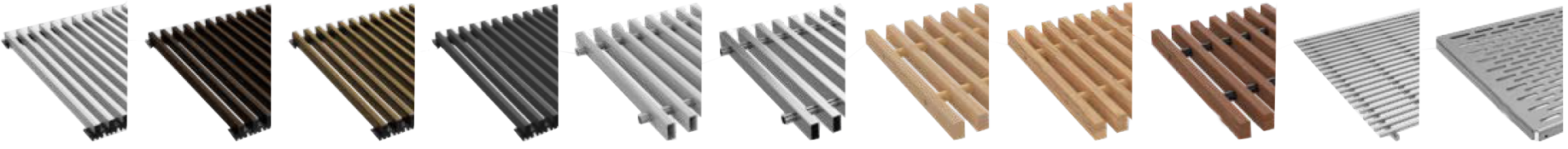

Doporučené KRYCÍ MŘÍŽKY

Příčné provedení hliník elox stříbrný	Podélné provedení hliník elox stříbrný	Příčné provedení hliník elox tmavý bronz	Podélné provedení hliník elox tmavý bronz
Příčné provedení hliník elox světlý bronz	Podélné provedení hliník elox světlý bronz	Příčné provedení hliník elox černý	Podélné provedení hliník elox černý
Příčné provedení ocel	Podélné provedení ocel	Příčné provedení nerez	Podélné provedení nerez
Příčné provedení přírodní nebo lakovaný buk	Příčné provedení přírodní nebo lakovaný dub	Příčné provedení přírodní nebo lakovaný mahagon (na poptávku)
Cross-ocel (na poptávku)	Robust ocel/nerez (na poptávku)

Provedení rámečků

Montáž konvektorů FK

Pro správnou funkci konvektoru je nezbytné dodržet několik obecných zásad

• Správně nainstalovaný podlahový konvektor musí být uložen vodorovně, s výměníkem tepla orientovaným směrem k oknu. Vana konvektoru musí mít rovné, nezdeformované horní okraje, aby byla zajištěna bezchybná funkce krycí mřížky.

Instalace podlahového konvektoru je možná
• do betonové podlahy (standardní stavební řešení)
• do soklu – při rekonstrukcích nebo dodatečných úpravách
• do zdvojených podlah – pomocí speciálních stojánků určených k tomuto účelu

Ve všech případech je nezbytné konvektor pevně ukotvit, aby nedošlo k jeho prošlápnutí a bylo zajištěno dodržení všech technických požadavků na instalaci. Krycí desku doporučujeme ponechat po celou dobu stavebních prací, aby nedošlo ke znečištění vnitřního prostoru konvektoru. Standardně je dodávána nepochozí sololitová deska pro základní ochranu. Pro montážní účely je možné volitelně objednat OSB desku se zvýšenou tuhostí.

• Doporučený rozměr zástavbového otvoru v podlaze by měl být větší minimálně o 100 mm na délku i šířku, než je rozměr konvektoru.
• Při použití fixačních kotev, se prodlouží spodní šířka konvektoru o 42 mm z každé strany.
• Při betonáži musí být konvektor horizontálně vyrovnán stavěcími šrouby a zafixován pomocí fixačních kotev, které zabrání posunu konvektoru při následném zalití betonem.
• Doporučujeme připojení na topný systém pomocí uzavíratelného šroubení a termostatického ventilu. Připojení k výměníku je na vnitřní závit G ½. Po zapojení na otopnou soustavu odvzdušněte
a proveďte tlakovou zkoušku.
• Podlahový konvektor doporučujeme před instalací tepelně zaizolovat na vnějších delších stranách vany (např. polystyrenem), aby se zabránilo tepelným ztrátám do podlahy.
• Při zalévání betonem je nutné konvektor svisle zatížit.
• Při betonování je velmi důležité konvektor rozepřít, aby nedošlo k podélnému prohnutí. K tomuto účelu jsou v podlahovém konvektoru instalovány rozpěrky. Po betonáži je možné tyto rozpěrky
jednoduše vyjmout.
• Při zalévání betonem nebo anhydridem důkladně utěsněte všechny prostupy do konvektoru tak, aby nedošlo k jeho zalití stavebním materiálem. Také doporučujeme vanu konvektoru zaizolovat proti vlhkosti.
• Pokud konvektor nebudete zalévat betonem, doporučujeme použít jednu z variant zabudování do zdvojené podlahy. Standardní provedení konvektoru není samonosné.

Doporučené umístění otopného výměníku v podlahových konvektorech

• Navrhované umístění podlahového konvektoru je do maximální vzdálenosti 100 mm od okna. Doporučená poloha výměníku v konvektoru je pro získání maximálního výkonu vždy na straně u okna. Dochází tak k přirozenému proudění, při kterém ohřátý vzduch stoupá vzhůru a studený vzduch v místnosti je nasáván do konvektoru. Díky tomu je chladný vzduch u okna odstíněn a vzduch v místnosti ohříván. Standardní pravé připojení na topný systém je možné jednoduchým otočením výměníku tepla o 180° změnit na levé.

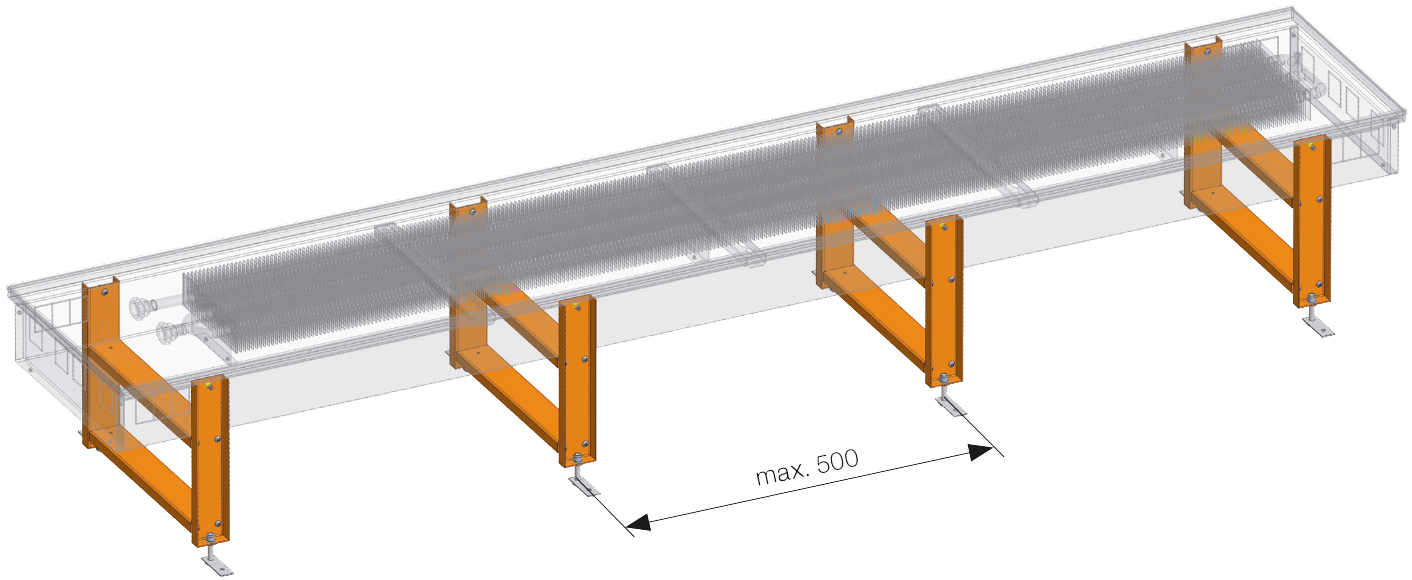

Možnosti zabudování do zdvojené podlahy

Stojánky k montáži podlahového konvektoru do zdvojené podlahy nabízejí efektivní a stabilní řešení. Stojánky jsou vyrobeny z ocelového nelakovaného materiálu a jsou vhodné do zdvojené podlahy s hloubkou až 500 mm.
Stojánky do zdvojené podlahy jsou vhodné pro variantu Optimal FKO a Basic FKB.

Stojánky je nutné objednávat současně s podlahovým konvektorem z důvodu konstrukčních úprav vany! Některé typy stojánků na zdvojenou podlahu jsou již z části pevnou součástí podlahového konvektoru.

Napojování podlahových konvektorů

Typy van podle umístění přívodů vody a snižování čel pro zapojení do série.

Snížení čel van konvektorů se používá tam, kde není žádoucí viditelné napojování konvektorů mezi sebou (řada konvektorů bez přerušení po obvodu místnosti, např. administrativní budovy, restaurace, hotely apod.). Při objednání krycí mřížky je nutné uvést do objednacího kódu, že se jedná o krycí mřížku, která bude použitá na konvektor se sníženým čelem.

Montáž KORAFLEX s přirozenou konvekcí

do hloubky 300 mm

od hloubky 300 mm

1 – podlahový konvektor bez ventilátoru, 2 – otopný výměník, 3 – krycí mřížka, 4 – krycí rámeček U, 5 – krycí rámeček F, 6 – stavěcí šrouby, 7 – fixační kotvy, 8 – dělící příčka od hloubky 300 mm, 9 – okno, 10 – čistá podlaha, 11 – spárovací hmota, 12 – dilatační spára, 13 – izolace, 14 – betonová výplň, 15 – hrubá podlaha
