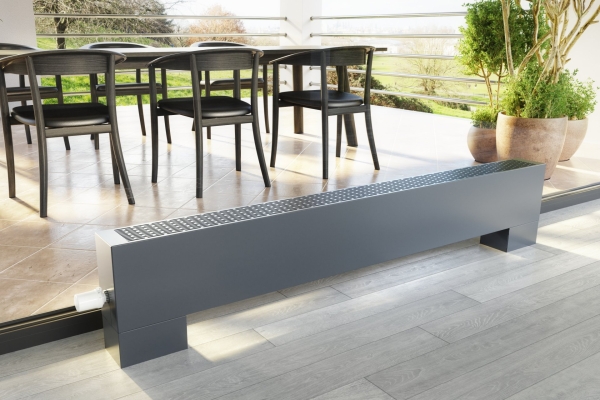

KORALINE Economic Power LKER

s vysekávanou krycí mřížkou a dvojitým výměníkem tepla

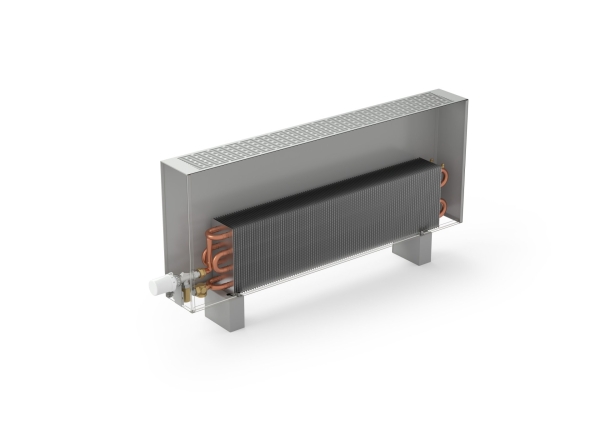

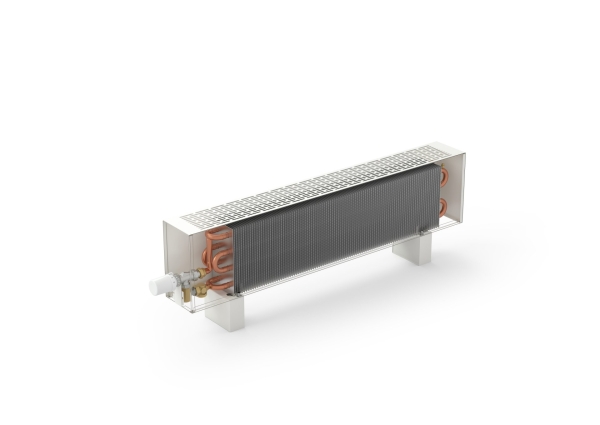

Modelová řada KORALINE Economic Power LKER představuje vysoce výkonné řešení mezi lavicovými konvektory s nízkou povrchovou teplotou. Spojuje moderní vzhled, zvýšený tepelný výkon a pečlivé zpracování. Opláštění je vyrobeno z odolného ocelového pozinkovaného plechu, do kterého je integrována ražená bezpečnostní mřížka tvořící pevnou a estetickou součást celého
tělesa. Díky výkonnějšímu výměníku tepla s rozšířenou plochou lamel dosahuje tato řada výrazně vyšší účinnosti a umožňuje efektivní vytápění i ve větších prostorech. Kompaktní rozměry, tepelný výkon a univerzální využití předurčují KORALINE Economic Power LKER nejen pro rodinné a bytové domy, ale také pro administrativní, komerční či veřejné objekty, kde jsou kladeny nároky na vyšší tepelný výkon a stabilní provoz.

Technické údaje Poptávka

Topení
Přirozená konvekce
Vyšší výkon
Nízká spotřeba el. energie

Výška [mm]	230, 300, 400, 500 mm
Šířka [mm]	130, 180, 230 mm
Délka [mm]	600, 700, 800, 900, 1 000, 1 100, 1 200, 1 400, 1 600, 1 800, 2 000, 2 200, 2 400, 2 600, 2 800, 3 000 mm
Tepelný výkon [W]	od 405 do 7 400 W
Max. provozní přetlak [MPa]	1,2 MPa
Max. provozní teplota [°C]	90 °C
Maximální povrchová teplota [°C]	40 °C _{v závislosti na teplotě vstupní vody}
Připojovací závit	vnitřní G ½"
Způsob připojení	spodní (doporučené), boční

Tepelné výkony [W] při t₁/t₂/t_i = při 75/65/20 ˚C (Δt=50) a 55/45/20 ˚C (Δt=30)/EN 442

Vstupní teplota v °C

Výstupní teplota v °C

Teplota vzduchu v °C

ΔT

ΔT = 50 °C		Délka [mm]																Teplotní exponent
Šířka [mm]	Výška [mm]	600	700	800	900	1000	1100	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000	Teplotní exponent
130	230	405	516	627	738	848	959	1070	1292	1513	1735	1956	2178	2399	2621	2842	3064	1,388
180	230	588	757	926	1096	1265	1434	1604	1942	2281	2620	2959	3297	3636	3975	4313	4652	1,411
230	230	802	1021	1240	1459	1678	1897	2116	2554	2992	3430	3868	4306	4744	5182	5621	6059	1,43
130	300	437	557	676	795	915	1034	1154	1393	1631	1870	2109	2348	2587	2826	3065	3303	1,383
180	300	633	815	997	1179	1362	1544	1726	2091	2455	2820	3185	3549	3914	4278	4643	5007	1,406
230	300	865	1101	1338	1574	1810	2046	2283	2755	3228	3701	4173	4646	5119	5591	6064	6536	1,424
130	400	470	599	728	856	985	1113	1242	1499	1756	2013	2270	2527	2784	3041	3298	3556	1,3741
180	400	680	876	1072	1268	1464	1660	1856	2247	2639	3031	3423	3815	4207	4599	4990	5382	1,3979
230	400	931	1186	1440	1695	1949	2204	2458	2967	3476	3985	4494	5003	5512	6021	6530	7039	1,4151
130	500	494	630	765	900	1035	1170	1305	1575	1845	2115	2386	2656	2926	3196	3466	3736	1,3657
180	500	714	920	1126	1331	1537	1743	1949	2360	2772	3184	3595	4007	4418	4830	5241	5653	1,39
230	500	979	1247	1514	1782	2049	2317	2585	3120	3655	4190	4725	5260	5795	6330	6865	7400	1,4065

Montáž lavicových konvektorů

Pokyny pro instalaci – postup montáže

Prvním krokem je rozměření a přivrtání konzol nebo stojánků. Stojánkové konzole je možno rozměřit dle vrtacích šablon, které jsou součástí balení. Ke správné instalaci stojánků na čistou podlahu je nutné použít přepravní a montážní pojistku, která rovněž slouží k ukotvení výměníku během transportu. Poté se na ně usadí výměník tepla a provede se jeho připojení na topný systém. Výměníky je nutné odvzdušnit. Posledním krokem je nasazení opláštění s krycí mřížkou a jeho uchycení na konzoly nebo stojánky. Mřížka u lavicových konvektorů Exclusive a Exclusive Power je demontovatelná pro snadnější čištění a údržbu. Podrobnější informace k jednotlivým typům KORALINE naleznete v montážních návodech. Tělesa jsou dodávána ve smontovaném stavu kromě stojánků a konzol, ventilu a případně prodlužovacího kusu, které jsou přiloženy u produktu odděleně.

• Konvektory na podlahu KORALINE nejsou určeny k sezení nebo zatěžování. Tyto činnosti mohou vést k poškození zařízení, snížení jeho účinnosti a zvýšení rizika nehod.
• Pro bezpečné a efektivní vytápění je vždy potřeba zajistit, aby konvektor zůstal volný a výdechová krycí mřížka nezakrytá.

Stojánky, konzoly a fixace

Lavicové konvektory KORALINE jsou standardně dodávány se stojánky na čistou podlahu. Další možností ukotvení je použití stojánků na hrubou podlahu nebo upevnění na zeď pomocí konzol.

Stojánky na čistou podlahu mají u všech modelů KORALINE výšku 100 mm a jsou součástí standardní dodávky.

Stojánky na hrubou podlahu jsou volitelné příslušenství a umožňují výškovou toleranci cca 50 mm. Pro větší stabilitu lavicových konvektorů KORALINE doporučujeme od délky 2000 mm použít 3 ks. Rozteče pro připevnění stojánků do podlahy najdete na v montážním návodu.

Konzoly na zeď jsou volitelné příslušenství a slouží k upevnění lavicového konvektoru KORALINE LK na zeď. Doporučujeme je umístit min. 100 mm nad čistou podlahu. Konzole na zeď umožňují výškovou toleranci 20 mm a délkovou 10 mm. Připevňovací rozteče jsou uvedeny v montážním návodu.

Stěnová fixace slouží k pevnějšímu uchycení, lepší stabilitě a následné vyšší bezpečnosti lavicových konvektorů KORALINE. Pro typy KORALINE Exclusive, Exclusive Power, Economic, Economic Power je dodávána jako součást standardní dodávky od výšky 400 mm. Pro řady Safe a Max, vzhledem k jejich velkému důrazu na bezpečnost, už od výšky
230 mm. V případě požadavku je možné stěnovou fixaci objednat i pro ostatní modely.

Stojánková konzola KORALINE na čistou podlahu – Upevnění

Součást standardní dodávky

Součástí stojánkové konzoly na čistou podlahu je přepravní a montážní stojánková pojistka slouží nejen k ochraně výměníku během transportu, kdy zabraňuje jeho posunu v opláštění a předchází poškození. Po instalaci na čistou podlahu zároveň zajišťuje pevné, stabilní a snadné ukotvení výměníku tepla na stojánku.

Stojánky na čistou podlahu LK-upevneni_1

Stojánková konzola na čistou podlahu má u všech modelů KORALINE výšku 100 mm, šířku 50 mm a jsou součástí standardní dodávky.

Kryt konzol na čistou podlahu a připojení

– volitelné příslušenství

Kryty konzol slouží k zakrytí připojení a krajních konzol na čistou podlahu. Objednávají se v počtu 2 kusů.

konzole na čistou podlahu bez krytu

kryt konzole na čistou podlahu a připojení

instalace krytu

Konzoly na hrubou podlahu

– volitelné příslušenství
Pro větší stabilitu lavicových konvektorů KORALINE doporučujeme od délky 2000 mm použít 3 ks.

Konzoly na hrubou podlahu jsou volitelné příslušenství a umožňují výškovou
toleranci cca 50 mm.

Konzoly na zeď

– volitelné příslušenství LK-upevneni_3

Konzoly na zeď jsou volitelné příslušenství a slouží k upevnění lavicového konvektoru KORALINE LK na zeď.

Doporučujeme je umístit min. 100 mm nad čistou podlahu. Umožňují výškovou toleranci
20 mm a délkovou 10 mm.

Stěnová fixace

Součást standardní dodávky
Stěnová fixace slouží k pevnějšímu uchycení, lepší stabilitě a následné vyšší bezpečnosti lavicových konvektorů KORALINE.

Pro typy Exclusive, Exclusive Power, Economic a Economic Power je dodávána jako součást standardní dodávky od výšky 400 mm. V případě požadavku je možné danou stěnovou fixaci objednat i pro ostatní modely.
