KORALINE Safe LKS

Není v nabídce pro český a slovenský trh

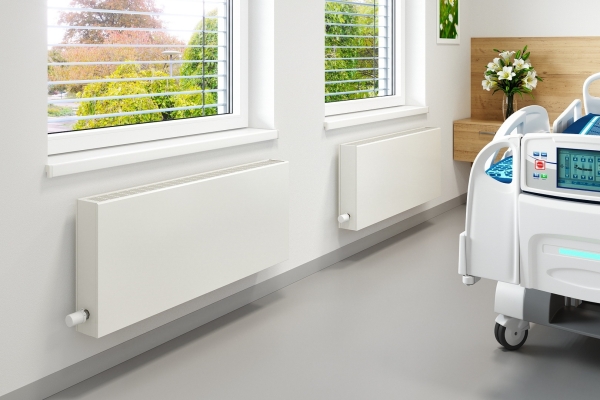

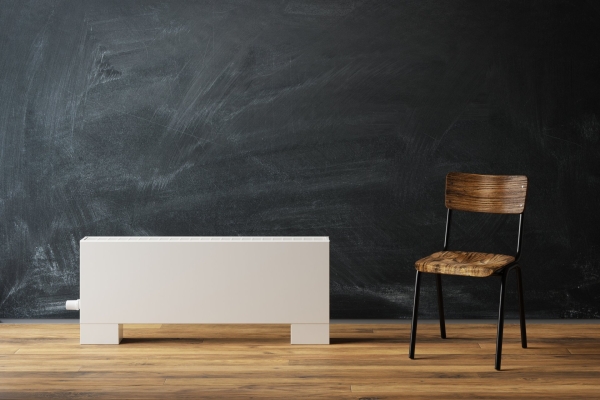

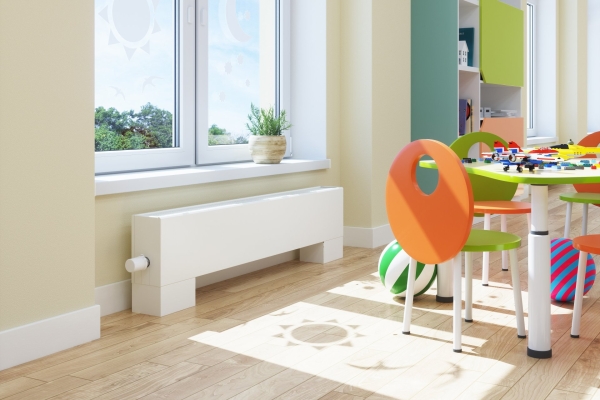

Speciální modelová řada konvektorů KORALINE Safe LKS je vyrobena za účelem zajištění vysoké bezpečnosti tělesa. Opláštění konvektorů je pro zvýšenou odolnost vyrobeno z ocelového pozinkovaného plechu o síle 1,5 mm a zároveň je opatřeno bezpečnostní krycí mřížkou pencilproof. Tato mřížka je tvořena raženými otvory malých rozměrů. Mřížka je uzamčena v konvektoru proti snadnému sejmutí neoprávněnou osobou. Konvektory řady Safe mají pro prevenci případného poranění zkosenou hranu na přední straně opláštění. Výměník tepla a opláštění tělesa jsou opatřeny bezpečnostními zámky proti demontáži neoprávněnou osobou. Díky výše zmíněným bezpečnostním prvkům, společně s nízkou povrchovou teplotou, je řada KORALINE Safe LKS předurčena především pro instalaci do školských, zdravotnických a pečovatelských zařízení, administrativních a veřejných prostor.

Technické údaje Poptávka

Přirozená konvekce
Vyšší výkon
Safety design

Výška [mm]	90, 150, 230, 300, 400, 500 mm
Šířka [mm]	80, 130, 180, 230 mm
Délka [mm]	600, 700, 800, 900, 1 000, 1 100, 1 200, 1 400, 1 600, 1 800, 2 000 mm
Výkon [W]	od 149 do 4 221 W
Max. provozní přetlak [MPa]	1,2 MPa
Max. provozní teplota [°C]	90 °C
Maximální povrchová teplota [°C]	40 °C
Připojovací závit	vnitřní G ½"
Způsob připojení	spodní (doporučené), boční

Tepelné výkony [W] při t₁/t₂/t_i = při 75/65/20 ˚C (Δt=50) a 55/45/20 ˚C (Δt=30)/EN 442

Vstupní teplota v °C

Výstupní teplota v °C

Teplota vzduchu v °C

ΔT

ΔT = 50 °C		Délka [mm]											Teplotní exponent
Šířka [mm]	Výška [mm]	600	700	800	900	1000	1100	1200	1400	1600	1800	2000	Teplotní exponent
130	90	203	252	301	350	399	448	497	595	693	791	889	1,402
180	90	322	397	473	548	624	699	775	926	1077	1228	1379	1,388
230	90	454	563	673	783	892	1002	1112	1331	1550	1769	1988	1,375
80	150	149	185	221	257	293	329	365	437	509	581	653	1,45
130	150	264	336	409	481	553	625	697	842	986	1130	1275	1,39
180	150	471	584	698	812	925	1039	1153	1380	1607	1834	2062	1,42
230	150	579	737	895	1053	1211	1369	1527	1843	2159	2475	2791	1,43
80	230	208	258	308	358	408	459	509	609	709	810	910	1,425
130	230	295	375	456	536	617	698	778	939	1100	1261	1422	1,396
180	230	555	689	823	957	1091	1225	1359	1627	1895	2164	2432	1,412
230	230	683	869	1056	1242	1429	1615	1802	2175	2548	2921	3294	1,422
80	300	223	277	331	385	439	493	547	654	762	870	978	1,43
130	300	317	404	491	578	664	751	838	1011	1185	1358	1532	1,401
180	300	610	757	904	1051	1198	1346	1493	1787	2082	2376	2671	1,404
230	300	750	955	1160	1365	1570	1775	1980	2390	2800	3210	3620	1,414
80	400	243	302	360	419	477	536	595	712	829	947	1064	1,4367
130	400	346	441	535	630	725	819	914	1103	1292	1481	1670	1,4081
180	400	668	829	990	1151	1313	1474	1635	1958	2280	2603	2925	1,3927
230	400	822	1047	1272	1497	1721	1946	2171	2620	3069	3519	3968	1,4031
80	500	261	324	387	450	513	576	639	765	891	1017	1143	1,4436
130	500	373	474	576	678	780	882	984	1187	1391	1594	1798	1,4153
180	500	710	881	1052	1224	1395	1567	1738	2081	2424	2766	3109	1,3816
230	500	875	1114	1353	1592	1831	2070	2309	2787	3265	3743	4221	1,3923

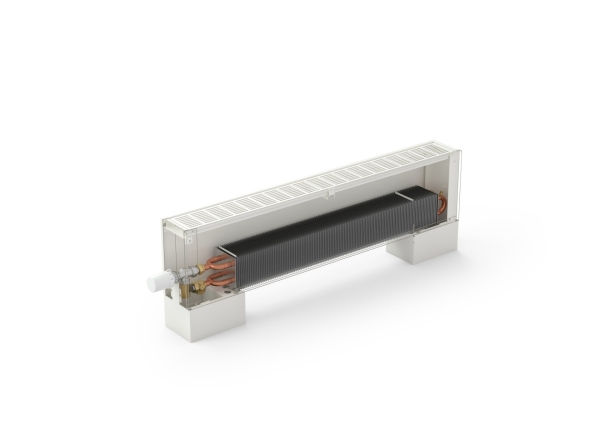

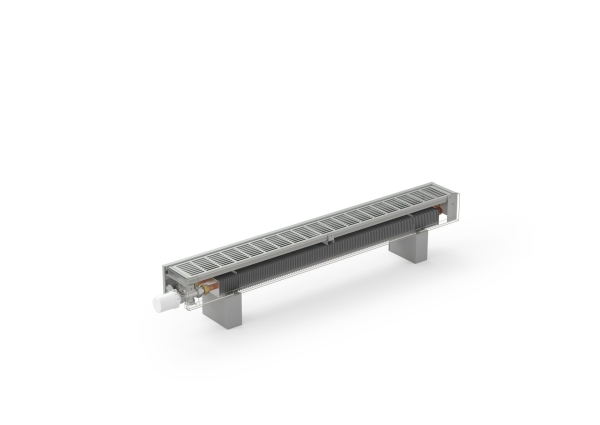

Složení konvektoru

KORALINE Safe LKS-rozklad-vcetne-cisel 2

Obsah standardní dodávky

1 bezpečnostní krycí mřížka (pencilproof) lakovaná v odstínu RAL 9016 bílá
2 opláštění z ocelového pozinkovaného plechu o síle 1,5 mm, lakované v odstínu bílá RAL 9016 se zkosenou přední hranou pro vysokou bezpečnost
3 pevná boční krytka (při instalaci se pevně fixuje z vnitřní strany konvektoru tak, aby nemohlo dojít k sejmutí neoprávněnou osobou)
4 axiální termostatický ventil, závit M 30 × 1,5
5 prodlužovací kus od výšky tělesa 150 mm
6 Al/Cu výměník tepla pro univerzální připojení s nízkým obsahem vody, odvzdušňovacím ventilem a unikátně tvarovanými lamelami pro vyšší tepelný výkon s bezpečnostní fixací
7 stojánky na čistou podlahu s bezpečnostním zámkem na výměník tepla
8 přepravní a montážní stojánková pojistka

9 stěnová fixace od výšky 230 mm pro zajištění pevné montáže a stability
10 bezpečnostní zámek na výměník tepla

návod k montáži a odolné balení

Volitelné příslušenství

11 kryt a stojánku na čistou podlahu a připojení se speciálním bezpečnostním prvkem
12 termostatická hlavice

jiné barevné provedení opláštění s raženou mřížkou dle barevných odstínů stupnice RAL
konzoly pro uchycení na zeď s bezpečnostním zámkem pro výměník tepla
stojánky na hrubou podlahu s bezpečnostním zámkem pro výměník tepla
regulační šroubení rohové nebo přímé
termostatický ventil rohový nebo přímý
termoelektrický pohon TEP 230 nebo TEP 24
prostorový termostat SIEMENS RAA21 nebo RDE 100.1
prostorové teplotní čidlo QAA32
termostatická hlavice s kapilárou

• Konvektory na podlahu KORALINE nejsou určeny k sezení nebo zatěžování. Tyto činnosti mohou vést k poškození zařízení, snížení jeho účinnosti a zvýšení rizika nehod.
• Pro bezpečné a efektivní vytápění je vždy potřeba zajistit, aby konvektor zůstal volný a výdechová krycí mřížka nezakrytá.

Montáž lavicových konvektorů

Pokyny pro instalaci – postup montáže

Prvním krokem je rozměření a přivrtání konzol nebo stojánků. Stojánkové konzole je možno rozměřit dle vrtacích šablon, které jsou součástí balení. Ke správné instalaci stojánků na čistou podlahu je nutné použít přepravní a montážní pojistku, která rovněž slouží k ukotvení výměníku během transportu. Poté se na ně usadí výměník tepla a provede se jeho připojení na topný systém. Výměníky je nutné odvzdušnit. Posledním krokem je nasazení opláštění s krycí mřížkou a jeho uchycení na konzoly nebo stojánky. Mřížka u lavicových konvektorů Exclusive a Exclusive Power je demontovatelná pro snadnější čištění a údržbu. Podrobnější informace k jednotlivým typům KORALINE naleznete v montážních návodech. Tělesa jsou dodávána ve smontovaném stavu kromě stojánků a konzol, ventilu a případně prodlužovacího kusu, které jsou přiloženy u produktu odděleně.

Stojánky, konzoly a fixace

Lavicové konvektory KORALINE jsou standardně dodávány se stojánky na čistou podlahu. Další možností ukotvení je použití stojánků na hrubou podlahu nebo upevnění na zeď pomocí konzol.

Stojánky na čistou podlahu mají u všech modelů KORALINE výšku 100 mm a jsou součástí standardní dodávky.

Stojánky na hrubou podlahu jsou volitelné příslušenství a umožňují výškovou toleranci cca 50 mm. Pro větší stabilitu lavicových konvektorů KORALINE doporučujeme od délky 2 000 mm použít 3 ks. Rozteče pro připevnění stojánků do podlahy najdete na v montážním návodu.

Konzoly na zeď jsou volitelné příslušenství a slouží k upevnění lavicového konvektoru KORALINE LK na zeď. Doporučujeme je umístit min. 100 mm nad čistou podlahu. Konzole na zeď umožňují výškovou toleranci 20 mm a délkovou 10 mm. Připevňovací rozteče jsou uvedeny v montážním návodu.

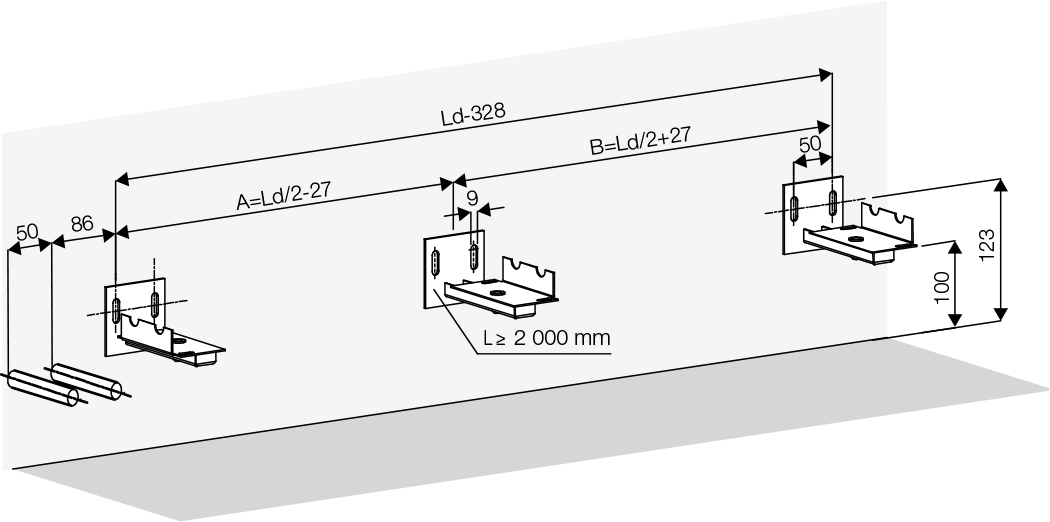

Stěnová fixace slouží k pevnějšímu uchycení, lepší stabilitě a následné vyšší bezpečnosti lavicových konvektorů KORALINE. Pro typy KORALINE Exclusive, Exclusive Power, Economic, Economic Power je dodávána jako součást standardní dodávky od výšky 400 mm. Pro řady Safe a Max, vzhledem k jejich velkému důrazu na bezpečnost, už od výšky 230 mm. V případě požadavku je možné stěnovou fixaci objednat i pro ostatní modely.

Stojánky na čistou podlahu – součástí standardní dodávky

Součástí stojánků na čistou podlahu je přepravní a montážní stojánková pojistka, která zajistí pevné, stabilní a jednoduché ukotvení výměníku tepla na stojánku. Po dobu přepravy pojistka slouží jako ochrana proti posunu výměníku v oplechování a jeho případnému poškození.

Stojánky na čistou podlahu mají u všech modelů KORALINE výšku 100 mm, šířku 50 mm a jsou součástí standardní dodávky.

Kryt stojánků na čistou podlahu a připojení – volitelné příslušenství

Kryty stojánků jsou určeny pro zakrytí připojení a krajních stojánků na čistou podlahu a je nutné objednat 2 kusy.


stojánek na čistou podlahu bez krytu	kryt stojánku na čistou podlahu a připojení	instalace krytu

Stojánky na hrubou podlahu

Stojánky na hrubou podlahu jsou volitelné příslušenství a umožňují výškovou toleranci cca 50 mm. Pro větší stabilitu lavicových konvektorů KORALINE doporučujeme od délky 2 000 mm použít 3 ks.

Konzoly na zeď

Konzoly na zeď jsou volitelné příslušenství a slouží k upevnění lavicového konvektoru KORALINE LK na zeď. Doporučujeme je umístit min.100 mm nad čistou podlahu. Umožňují výškovou toleranci 20 mm a délkovou 10 mm.

Stěnová fixace

Stěnová fixace slouží k pevnějšímu uchycení, lepší stabilitě a následné vyšší bezpečnosti lavicových konvektorů KORALINE. Pro řady Safe a Max, vzhledem k jejich velkému důrazu na bezpečnost, už od výšky 230 mm. V případě požadavku je možné stěnovou fixaci objednat i pro ostatní modely.
