KORAWALL Direct WVD (24 V DC)

s připojením přes adaptér na 24 VDC

Nástěnný konvektor s nucenou konvekcí, autonomním ovládáním a připojením na 24 V DC. KORAWALL Direct WVD je výkonné těleso vhodné pro nízkoteplotní vytápění. Konvektor je vybaven speciálně navrženým Al/Cu výměníkem tepla lakovaným RAL 9005 a sestavou nízkoenergetických tichých ventilátorů. Konvektor je vybaven autonomním ovládáním s integrovanou klávesnicí, která umožňuje regulaci ventilátoru přímo na tělese. Připojení do elektrické sítě je přes adaptér. Konvektor dosahuje vysokých tepelných výkonů a v nekondenzačním pásmu i dochlazuje, což je výhodné zejména v letních měsících. Konvektor je vhodný pro různé typy budov od novostaveb, rodinných domů, administrativních budov až po rekonstrukce.


                                                          heat pump

Technické údaje Poptávka

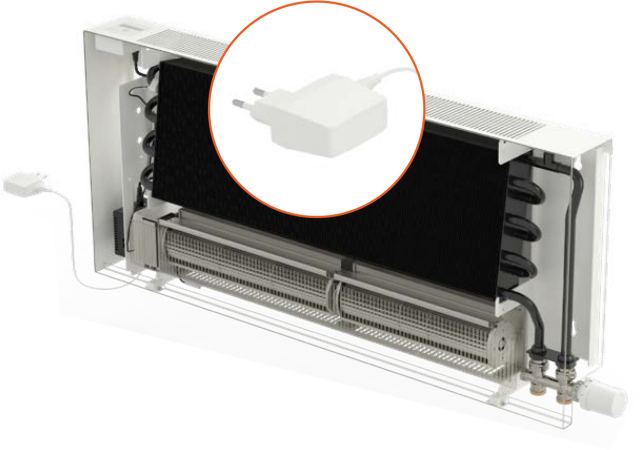

Direct WVD-úvod
  • Topení
  • Light cooling
  • Nucená konvekce
  • Heat pump synergy
KORAWALL  Direct  WVD opláštění z ocelového pozinkovaného plechu, lakované v odstínu RAL 9016 – bílá nebo RAL 9005 černá mat
Výška [mm] 450 mm
Šířka [mm] 110 mm
Délka [mm] 600, 750, 1 000, 1 250, 1 500, 1 750, 2 000 mm
Tepelný výkon [W] od 190 do 8 960 W
Chladicí výkon [W] do 1 419 W
Výška výměníku tepla [mm] 240 mm
Šířka výměníku tepla [mm] 60 mm
Max. provozní přetlak [MPa] 1,2 MPa
Max. provozní teplota [°C] 90 °C
Max. povrchová teplota [°C] 40 °C v závislosti na teplotě vstupní vody
Připojovací závit  vnitřní G ½"
Způsob připojení spodní (pravé nebo levé)
info  Chlazení je možné pouze v nekondenzačním pásmu tj. nad teplotu rosného bodu. Těleso nemá zabudovaný odtok kondenzátu.

Tepelné výkony [W] při t1/t2/ti = při 75/65/20 ˚C (Δt=50) a 55/45/20 ˚C (Δt=30)/EN 442

Tepelný výkon

Hloubka 450 / Šířka 110
Délka Stupeň otáček Tepelný výkon El. příkon [W] Akustický tlak [dB(A)] Akustický výkon [dB(A)]
600 0 1,4 - -
600 1 2,1 23,2 31,2
600 2 2,6 27,9 35,9
600 3 3,4 32,3 40,3
600 4 4,4 36,8 44,8
600 5 5,7 40,8 48,8
750 0 1,4 - -
750 1 2,4 24,9 32,9
750 2 2,8 29,6 37,6
750 3 3,8 34,0 42,0
750 4 4,4 38,3 46,3
750 5 6,2 42,3 50,3
1000 0 1,4 - -
1000 1 2,6 26,3 34,3
1000 2 3,5 30,9 38,9
1000 3 4,9 35,2 43,2
1000 4 7,1 39,8 47,8
1000 5 10,3 43,9 51,9
1250 0 1,4 - -
1250 1 2,8 26,7 34,7
1250 2 3,8 31,3 39,3
1250 3 5,8 35,3 43,3
1250 4 8,3 40,5 48,5
1250 5 12,4 44,9 52,9
1500 0 1,4 - -
1500 1 3,0 28,7 36,7
1500 2 4,1 33,3 41,3
1500 3 6,3 37,4 45,4
1500 4 9,2 42,2 50,2
1500 5 13,2 46,4 54,4
1750 0 1,4 - -
1750 1 3,9 30,2 38,2
1750 2 5,5 34,7 42,7
1750 3 9,1 38,9 46,9
1750 4 11,8 43,5 51,5
1750 5 17,1 47,6 55,6
2000 0 1,4 - -
2000 1 5,3 30,5 38,5
2000 2 5,7 35,0 43,0
2000 3 8,4 39,0 47,0
2000 4 13,1 43,9 51,9
2000 5 18,4 48,2 56,2

Chladící výkon

Hloubka 450 / Šířka 110
Délka Stupeň otáček Chladící výkon El. příkon [W] Akustický tlak [dB(A)] Akustický výkon [dB(A)]
600 0 1,4 - -
600 1 2,1 23,2 31,2
600 2 2,6 27,9 35,9
600 3 3,4 32,3 40,3
600 4 4,4 36,8 44,8
600 5 5,7 40,8 48,8
750 0 1,4 - -
750 1 2,4 24,9 32,9
750 2 2,8 29,6 37,6
750 3 3,8 34,0 42,0
750 4 4,4 38,3 46,3
750 5 6,2 42,3 50,3
1000 0 1,4 - -
1000 1 2,6 26,3 34,3
1000 2 3,5 30,9 38,9
1000 3 4,9 35,2 43,2
1000 4 7,1 39,8 47,8
1000 5 10,3 43,9 51,9
1250 0 1,4 - -
1250 1 2,8 26,7 34,7
1250 2 3,8 31,3 39,3
1250 3 5,8 35,3 43,3
1250 4 8,3 40,5 48,5
1250 5 12,4 44,9 52,9
1500 0 1,4 - -
1500 1 3,0 28,7 36,7
1500 2 4,1 33,3 41,3
1500 3 6,3 37,4 45,4
1500 4 9,2 42,2 50,2
1500 5 13,2 46,4 54,4
1750 0 1,4 - -
1750 1 3,9 30,2 38,2
1750 2 5,5 34,7 42,7
1750 3 9,1 38,9 46,9
1750 4 11,8 43,5 51,5
1750 5 17,1 47,6 55,6
2000 0 1,4 - -
2000 1 5,3 30,5 38,5
2000 2 5,7 35,0 43,0
2000 3 8,4 39,0 47,0
2000 4 13,1 43,9 51,9
2000 5 18,4 48,2 56,2
Složení konvektoru

HPS
KORAWALL WVD rozpad
Obsah standardní dodávky
1 opláštění z ocelového pozinkovaného plechu, lakované  RAL 9016 – bílá
        nebo RAL 9005 černá mat
2 bezpečnostní krycí mřížka, která je součástí opláštění
3 řídicí elektronika s ovládací klávesnicí v barvě oplechování (bílá, černá)
4 elektroregulace
5 nosný díl pro uchycení tělesa na zeď v provedení a barvě opláštění
6 Al/Cu výměník tepla lakovaný v odstínu černá RAL 9005 s nízkým obsahem vody,                         odvzdušňovacím  ventilem a unikátně tvarovanými lamelami pro vyšší tepelný výkon
7 sestava tangenciálních nízkoenergetických EC ventilátorů 24 V DC
8 prachový filtr
   čidlo teploty okolí a čidlo teploty vody na výměníku
  napájecí zdroj do zásuvky (adaptér) 230 V AC/24 V DC
  návod k montáži a údržbě, montážní šablona

Volitelné příslušenství
9 připojovací regulační LM armatura – LM  (přímý, rohový)
10 termostatická hlavice topení/chlazení
​ barevné provedení opláštění dle barevných odstínů stupnice RAL s ovládací klávesnicí v barvě stříbrné

POZOR! Standardní dodávka neobsahuje připojovací regulační armaturu.



infoPro garanci tepelných výkonů doporučujeme konvektor osadit připojovací regulační LM armaturou, která má vyšší průtok.

infoVe standardní dodávce není zahrnuta připojovací regulační armatura a regulace. Nutno objednávat samostatně dle technických parametrů.
Složení elektro regulace

                        displej WVD regulace WVD
1ovládací klávesnice
2 připojení pro ovládací klávesnici
3 propojovací kabel
4 řídící elektronika
5 snímač teploty na výměníku
6 snímač teploty okolí
7řídící kabel pro ventilátory
8 připojovací konektor
9 napájecí zdroj na 24 V DC s přímým zapojením do elektrické sítě (adaptér)
KORAWALL Direct WVD ( 24 V DC) – výška 450 mm/šířka 110 mm
           KORAWALL bokorys   WVO_nárys

Rozměry uvedeny v mm

HPS



Montáž konvektoru KORAWALL Direct WVD

Schéma ukotvení

KORAWALL WVO


Stavební část
  • ​Nástěnné těleso doporučujeme umístit na obvodovou stěnu, minimálně 100 mm nad podlahu.
  • Pro garanci tepelných výkonů doporučujeme konvektor osadit připojovací regulační LM armatura, která má vyšší průtok
  • Přívod vody vždy do vrchních trubek, které osadíme připojovací regulační LM armaturou.
  • Výměník tepla i opláštění je nutno dobře chránit proti znečištění a rovněž pak provádět pravidelnou údržbu – čištění výměníků tepla a ventilátorů.
  • Těleso se instaluje na zeď pomocí zadního nosného dílu.
  • Výměník tepla připojte na topný systém. Před napojením doporučujeme zkontrolovat správnou pozici výměníku tepla a armatur vůči opláštění. Bližší informace o montáži naleznete na v montážním návodu.
  • KORAWALL WVD doporučujeme osadit termostatickou hlavicí topení/chlazení
  • Nezapomeňte na přívod elektrické energie do blízkosti instalace.
  • Konvektor je vybaven autonomním ovládáním s integrovanou klávesnicí, která umožňuje regulaci ventilátoru přímo na tělese.
  • Připojení do elektrické sítě je přes zásuvkový adaptér na 24 V DC.
info  Chlazení je možné pouze v nekondenzačním pásmu tj. nad teplotu rosného bodu. Těleso nemá zabudovaný odtok kondenzátu.

Galerie

KORAWALL bila
KORAWALL bila
KORAWALL_sklo_ostryFiltr
KORAWALL_sklo_ostryFiltr
KORAWALL 2023-3 02 crop 16-9 1 tone1 osaMimoStred
KORAWALL 2023-3 02 crop 16-9 1 tone1 osaMimoStred
KORAWALL Direct WVD-rozklad-vysoky-cerny
KORAWALL Direct WVD-rozklad-vysoky-cerny
wvd detail
wvd detail
KORAWALL Direct WVD-cerny
KORAWALL Direct WVD-cerny
KORAWALL var1
KORAWALL var1
wvd rozpad1b
wvd rozpad1b
wvd detail crop 16-9
wvd detail crop 16-9
KORAWALL Direct WVD black
KORAWALL Direct WVD black

Objednací kód

Příklad objednacího kódu: WVD-1504511SP10

Nástěnný konvektor KORAWALL Direct WVD s nucenou konvekcí, autonomním ovládáním a připojením přes napájecí zdroj do zásuvky (adaptér) 230 V AC/24 V DC do elektrické sítě. Délka 150 cm, výška 45 cm, šířka 11 cm, barva celého oplechování včetně nosného dílu – bílá RAL 9016, připojení spodní pravé se standardní regulací.

KORAWALL
Nucená
konvekce
Typ

Délka/Výška/Šířka[cm]
Typ
připojení
Strana
připojení
Kód
barvy
W
V
D
-
150/45/11
S
P
10


Direct


spodní
P-pravá
L-levá
10 RAL 9016 bílá
39 RAL 9005 černá
99 jiná barva RAL
**barva dle vzorníku
