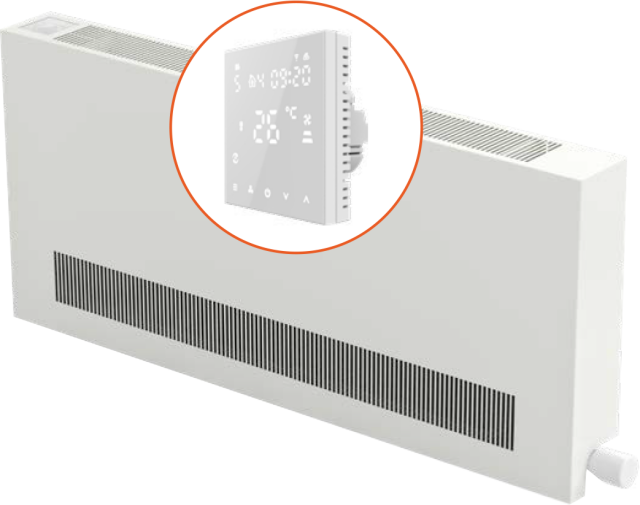

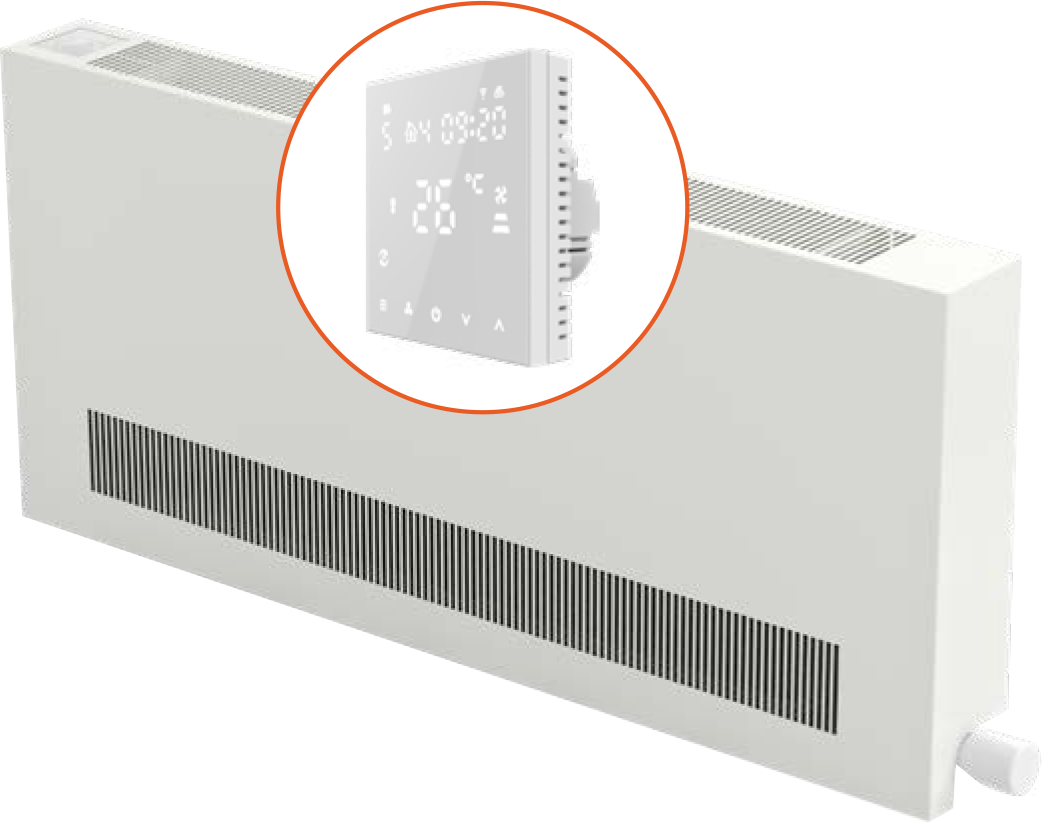

KORAWALL Therm-V  WVT

osazený dotykovým LED termostatem

NOVINKA - UVEDENÍ NA TRH V ROCE 2025

Nástěnný konvektor KORAWALL Therm-V WVT je moderní topné těleso určené pro nízkoteplotní vytápění s napájením 24 V DC. Je osazen speciálně navrženým Al/Cu výměníkem tepla lakovaným v odstínu RAL 9005 a nízkoenergetickými tichými ventilátory s řízením otáček pomocí signálu 0–10 V DC. Regulace ventilátoru i teploty probíhá prostřednictvím integrovaného elektronického prostorového termostatu HY607LIC s dotykovým LED displejem. Konvektor KORAWALL Therm-V  WVT dosahuje vysokých tepelných výkonů i při nízkých teplotních spádech a v nekondenzačním pásmu jej lze využít k dochlazování. Díky svým vlastnostem je ideální pro široké spektrum objektů – od novostaveb a rodinných domů až po administrativní budovy a rekonstrukce.

KORAWALL  Therm-V  WVT  pozinkovaná lakovaná ocel RAL 9016
Výška [mm] 450
Šířka [mm] 110
Délka [mm] 600, 750, 1 000, 1 250, 1 500, 1 750, 2 000
Tepelný výkon [W] od 190 do 8 960 W
Chladící výkon [W]  do 1 419 W
Výška výměníku [mm]  240
Šířka výměníku [mm] 60
Max. provozní přetlak [MPa] 1,2 MPa
Max. provozní teplota [°C] 90 °C
Max. povrchová teplota [°C] 40 °C
Připojovací závit vnitřní G ½"
Způsob připojení  spodní připojení – pravé, levé
info  Chlazení je možné pouze v nekondenzačním pásmu tj. nad teplotu rosného bodu. Těleso nemá zabudovaný odtok kondenzátu.

Tepelné výkony [W] při t1/t2/ti / EN 16430.


Tepelný výkon

Hloubka 450 / Šířka 110
Délka Stupeň otáček Tepelný výkon El. příkon [W] Akustický tlak [dB(A)] Akustický výkon [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

Chladící výkon

Hloubka 450 / Šířka 110
Délka Stupeň otáček Chladící výkon El. příkon [W] Akustický tlak [dB(A)] Akustický výkon [dB(A)]
600 0 0 - -
600 1 2 23,2 31,2
600 2 3 32,3 40,3
600 3 6 40,8 48,8
750 0 0 - -
750 1 2 24,9 32,9
750 2 3 34 42
750 3 7 42,3 50,3
1000 0 0 - -
1000 1 3 26,3 34,3
1000 2 4 35,2 43,2
1000 3 10 43,9 51,9
1250 0 0 - -
1250 1 3 26,7 34,7
1250 2 5 35,3 43,3
1250 3 11 44,9 52,9
1500 0 0 - -
1500 1 4 28,7 36,7
1500 2 8 37,4 45,4
1500 3 19 46,4 54,4
1750 0 0 - -
1750 1 5 30,2 38,2
1750 2 9 38,9 46,9
1750 3 22 47,6 55,6
2000 0 0 - -
2000 1 5 30,5 38,5
2000 2 10 39 47
2000 3 23 48,2 56,2

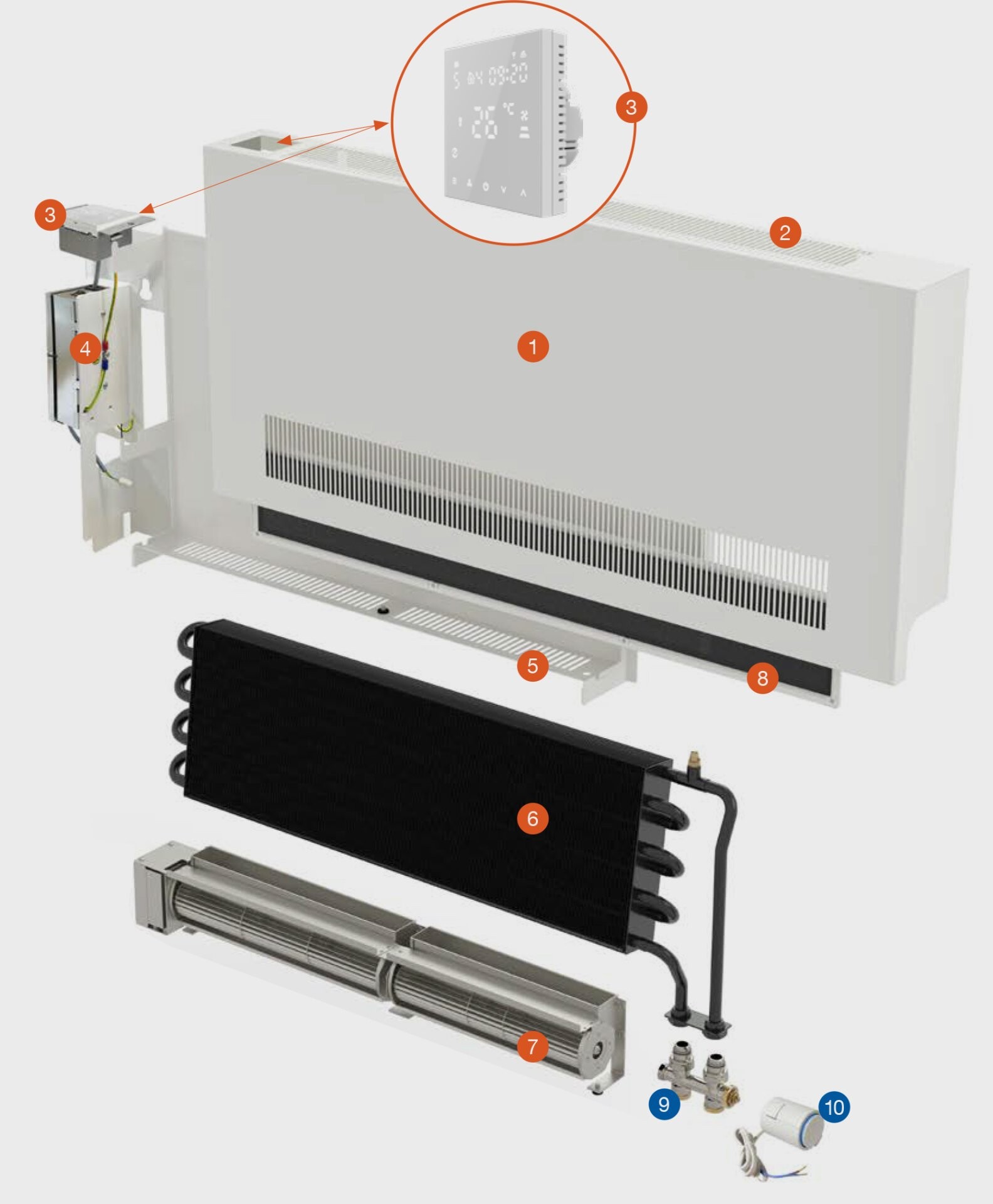

Složení konvektoru

HPS
 Therm WVT - složení

infostandardní dodávka neobsahuje připojovací regulační armaturu

Složení konvektoru
opláštění z ocelového pozinkovaného plechu, lakované v odstínu RAL 9016 – bílá
2 bezpečnostní krycí mřížka, která je součástí opláštění
3 dotykový LED termostat
4 řídící elektronika
5 nosný díl pro uchycení konvektoru na zeď
6 Al/Cu výměník tepla lakovaný černá RAL 9005
7 sestava nízkoenergetických EC ventilátorů 24 V DC
8 prachový filtr
9 připojovací regulační LM armatura
10 termoelektrický pohon TEP 24

Obsah standardní dodávky
 opláštění z ocelového pozinkovaného plechu, lakované v odstínu
        RAL 9016 – bílá nebo RAL 9005 černá mat
 nosný díl pro uchycení tělesa na zeď v provedení a barvě opláštění
 Al/Cu výměník tepla lakovaný v odstínu černá RAL 9005 s nízkým obsahem vody,
       odvzdušňovacím ventilem a s unikátně tvarovanými lamelami pro vyšší tepelný výkon
       termostat s dotykovým LED displejem HY607LIC, dle barvy oplechování bílá, černá
        řídící elektronika s napájecím zdrojem 230 V AC / 24 V DC
 sestava tangenciálních nízkoenergetických EC ventilátorů 24 V DC s připojovací svorkovnici
       čidlo teploty okolí
 prachový filtr
 návod k montáži a údržbě, baleno do kartonového obalu
Volitelné příslušenství
 barevné provedení opláštění dle barevných odstínů stupnice RAL
 termoelektrický pohon TEP 24 V DC
 připojovací regulační  LM armatura – (přímá, rohová)

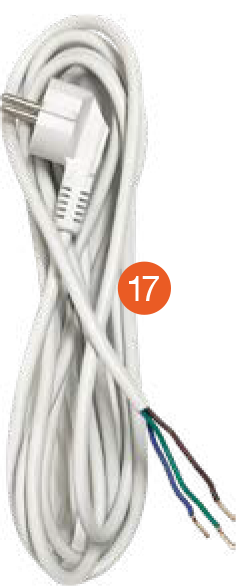

 přívodní napájecí kabel 230 V



infoChlazení je možné pouze v nekondenzačním pásmu tj. nad teplotu rosného bodu. Těleso nemá zabudovaný odtok kondenzátu.

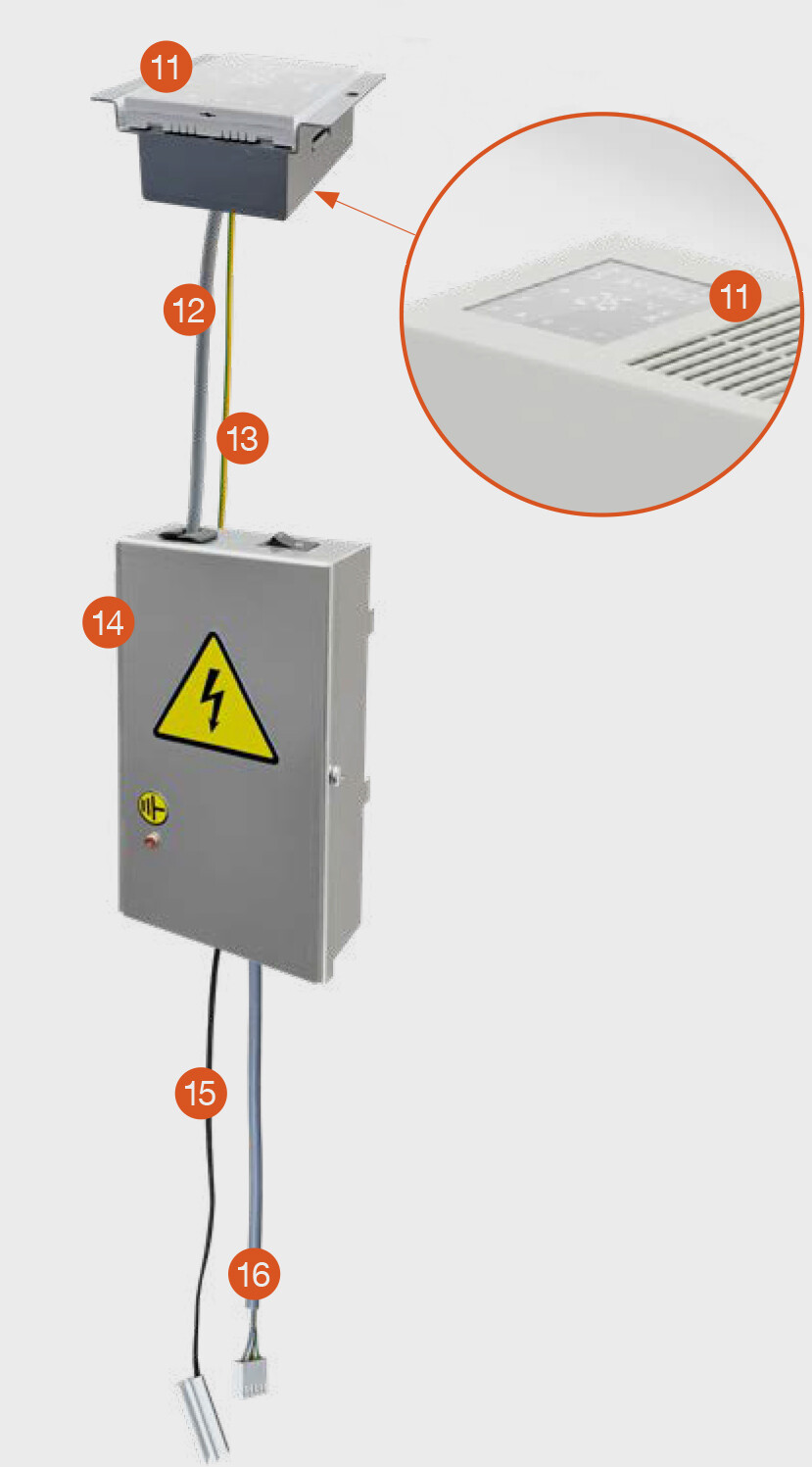

Složení elektro regulace
WVT-složení regulace



11 dotykový LED termostat
12 připojení pro termostat
13 zemnící kabel
14 řídící elektronika
15 snímač teploty okolí
16 připojení pro ventilátor



Integrovaný termostat HY607LIC
Regulace ventilátoru i teploty probíhá prostřednictvím elektronického prostorového termostatu HY607LIC
s dotykovým LED displejem. Mezi funkce termostatu patří topení, chlazení a ventilace. Umožňuje ruční nebo
automatické třístupňové řízení otáček ventilátoru. Lze zvolit manuální a automatický provozní režim (týdenní
program). Týdenní program nabízí až tři časové bloky: 5+2, 6+1 a 7. Ovládání je možné nejen přímo na displeji,
ale i na dálku přes Wi-Fi aplikaci pro chytré telefony s operačním systémem Android a iOS. Pro zajištění bezpečnosti
lze ovládání uzamknout pomocí PIN kód.

KORAWALL Therm WVT – výška 450 mm/šířka 110 mm

KORAWALL bokorys   WVO_nárysHPS


 Rozměry uvedeny v mm

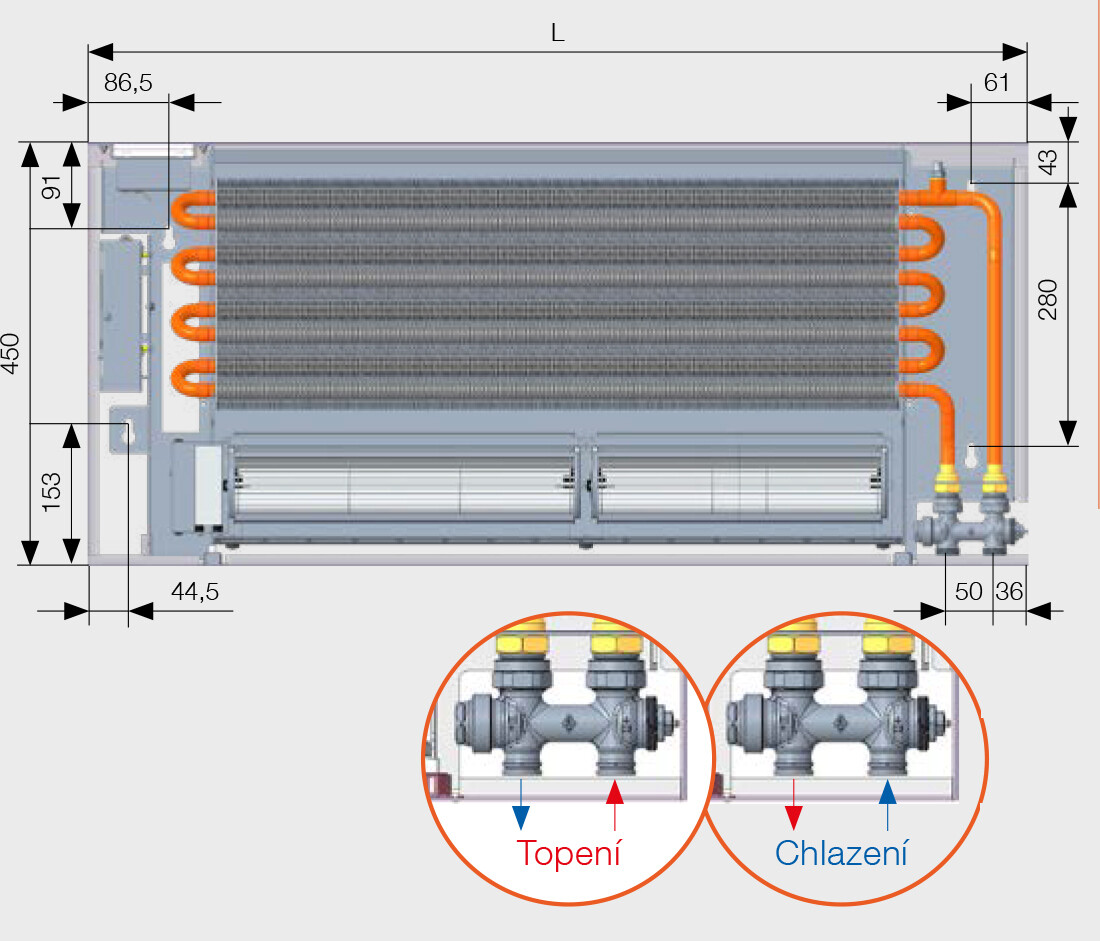

Montáž konvektoru KORAWALL

Schéma ukotvení

WVT-montáž
Stavební část
  • Nástěnné těleso doporučujeme umístit na obvodovou stěnu, 100 mm nad podlahu.
  • Pro garanci tepelných výkonů doporučujeme konvektor osadit připojovací regulační armaturou LM, která má vyšší průtok.
  • ​Přívod vody vždy do krajní trubky
  • ​Výměník tepla i opláštění je nutno dobře chránit proti znečištění a rovněž pak provádět pravidelnou údržbu – čištění výměníků tepla a ventilátorů.
  • ​Těleso se instaluje na zeď pomocí zadního nosného dílu. Výměník tepla připojte na topný systém. Před napojením doporučujeme zkontrolovat správnou pozici výměníku tepla a armatur vůči opláštění. ​
  • ​KORAWALL Therm WVT doporučujeme osadit termopohonem.
  • HPS​Nezapomeňte na přívod elektrické energie do blízkosti instalace.

info  Chlazení je možné pouze v nekondenzačním pásmu tj. nad teplotu rosného bodu. Těleso nemá zabudovaný odtok kondenzátu.
