NUCENÁ KONVEKCE - REGULACE a PŘÍSLUŠENSTVÍ

Regulace je nezbytnou součástí pro řízení topného nebo chladicího výkonu konvektorů s ventilátory. Ventilátor a termoelektrický pohon jsou napájeny 24 V DC a otáčky ventilátoru jsou standardně ovládaný napětím 0 – 10 V DC.

Regulace je určena pro všechny řady s ventilátorem
KORAFLEX FVO, FVE, FVP, F2V a F4V
KORAFELX FVA
KORALINE LV
KORAWALL WV

PŘÍSLUŠENSTVÍ
ELEKTRO SCHÉMATA

Technické údaje Poptávka

Venkovní teploty se v průběhu topného období stále mění. Aby tyto změny neměly negativní vliv na teploty v obytných prostorách, je třeba topný systém správně regulovat vhodnými prvky, regulátory, které Vám zajistí požadovanou tepelnou pohodu na základě vašich individuálních požadavků. Všechny produktové řady konvektorů Licon s ventilátorem KORAFLEX, KORALINE, KORAWALL, dosahují díky promyšlené regulaci efektivnějšího vytápění. A díky pokročilé elektronice, jsou garantovány otáčky ventilátoru, které vám zaručí deklarovaný tepelný výkon a tím dosáhnout na efektivnější vytápění a zaručujenou finanční úsporu .

PŘÍSLUŠENSTVÍ

ELEKTRO SCHÉMATA

Obsah standardní dodávky

Soustava EC ventilátorů s diskovým synchronním motorem v hliníkovém šasí. Vyznačuje se velmi nízkou spotřebou el. energie a velmi tichým provozem.
Elektronika ventilátoru zajišťuje plynulý chod v požadovaných otáčkách.
Elektronický regulátor FCR-BOX slouží jako svorkovnice pro připojení kabelů ze zdroje, termostatu nebo z BMS a ventilátorů. Umožňuje nezávisle ovládat termoelektrické pohony pro topení a chlazení.
U modelů KORAFLEX Energy FVE a KORAWALL Energy WVE je součástí konvektoru spínaný zdroj 230 V AC / 24 V DC a svorkovnice pro připojení 230 V AC ze sítě.

Volitelné příslušenství

Zdroj stejnosměrného napětí 230 V AC / 24 V DC dle celkového příkonu
konvektorů. V nabídce je 5 typů zdrojů pro 60 W, 100 W,150 W, 240 W a
480 W. Zdroje jsou dodávány samostatně k zabudovánído elektrorozvaděče
na DIN lištu.
Montážní krabice pro umístění zdroje stejnosměrného napětí.Slouží k umístění
zdrojů 60 W, 100 W a 150 W.
Termostaty SIEMENS pro 24 V DC: RDG 260T, RDG 260KN, HY607LIC
Termoelektrický pohon 24 V DC, termostatické ventily, regulační šroubení.
Pro KORAWALL Direct a Energy - Termostatická hlavice TOPENÍ/CHLAZENÍ

Montáž je nutné provádět dle platných norem a bezpečnostních předpisů! Výrobce neodpovídá za závady, škody a úrazy způsobené neodbornou montáží.

Popis funkce termostatu RAB 21-DC nebo RDG 260T, HY607LIC

Výkon konvektoru je řízen otáčkami ventilátoru a průtokem topného/ chladícího média výměníkem. Napájecí napětí konvektoru je 24 V DC. Termostat Siemens RAB 21 DC nebo RDG 260T ovládá pomocí termoelektrického pohonu ventil topného média a dále řídí otáčky ventilátoru ovládacím napětím 0 – 10 V DC. Otáčky mohou být řízeny termostatem automaticky nebo manuálně ve třech rychlostních stupních. Jmenovité otáčky jsou nastaveny při velikosti řídícího signálu 7 V.

Popis funkce s BMS (Building Management System)

Pro ovládání konvektorů lze použít nadřazený řídící systém BMS. Jeden regulační výstup BMS přímo ovládá otvírání/zavírání ventilů a druhý výstup 0 – 10 V DC řídí otáčky ventilátoru. Jmenovitého výkonu je dosaženo při 7 V DC. Napájení ventilů a ventilátorů je 24 V DC. Při použití systému KNX může být podlahový konvektor ovládán termostatem RDG 260KN. Termostat pak komunikuje se systémem KNX, kterému zasílá informace a přijímá příkazy pro konvektor.

PODROBNĚJŠÍ INFORMACE K JEDNOTLIVÝM TYPŮM, POKUD SE LIŠÍ OD STANDARDNÍHO PROVEDENÍ

Podlahové konvektory KORAFLEX Pool-V FVP

Pro podlahový konvektor určený do vlhkého prostředí KORAFLEX Pool-V platí uvedený popis standardního systému regulace. Rozdíl spočívá v umístění regulátoru FCR-BOX v krabičce s vyšším stupněm krytí. Ventilátor má nerezové opláštění a jeho elektronika je chráněna proti stříkající vodě. Pro tento model doporučujeme použít teplotní čidlo, které snímá teplotu v prostoru bazénu. Čidlo je určeno pro termostaty RDG 260T. Konvektor není určen pro trvalé zaplavování bazénovou vodou. Seznamte se důkladně se záručními a provozními podmínkami.

Podlahové konvektory KORAFLEX Energy FVE

Je napájen napětím ze sítě 230 V AC. Spínaný zdroj je umístěn uvnitř konvektoru a převádí napětí ze sítě na bezpečné stejnosměrné napětí 24 V DC. Pro řízení otáček ventilátorů se používá ovládací napětí 0 – 10 V DC buď z termostatu nebo z BMS. Projekt elektrické instalace musí provést osoba s patřičnou odbornou způsobilostí a musí být v souladu s příslušnými normami. Montáž a servis elektroinstalace musí provést osoba znalá s příslušnou odbornou elektrotechnickou kvalifikací. Před uvedením do provozu je nutné provést výchozí revizi elektrického zařízení dle normy ČSN 33 1500. Konvektor KORAFLEX Energy FVE je napájen střídavým napětím 230 V ze sítě, proto je nutné elektrickou větev opatřit proudovým chráničem s vybavovacím proudem 30 mA. Konvektor je určen k provozu v suchém prostředí a pouze pro topení.

Podlahové konvektory KORAFLEX Amper FVA

Elektrický konvektor KORAFLEX Amper FVA je ovládán řídícím napětím 0 – 10 V DC z termostatu nebo nadřazeného systému BMS. V závislosti na velikosti tohoto napětí je dán
výkon topného tělesa a otáček ventilátoru. Napájení topného tělesa je 230 V AC přes elektrobox s krytím IP 65. Ventilátory mají bezpečné napájení 24 V DC. Při poruše ventilátoru elektronika vypne napájení topné tyče. V případě poruchy elektroniky se o bezpečnost stará ochranné vypínací čidlo. Další regulační senzor zajišťuje, aby nedošlo k překročení oteplení pochozí mřížky o 45 K nad teplotu okolí. Mřížka je z bezpečnostních důvodů ke konvektoru zafixována šrouby. Projekt elektrické instalace musí provést osoba s patřičnou
odbornou způsobilostí a musí být v souladu s příslušnými normami. Montáž a servis elektroinstalace musí provést osoba znalá odborné elektrotechnické kvalifikace. Před uvedením do provozu je nutné provést výchozí revizi elektrického zařízení dle normy ČSN 33 1500. Konvektor KORAFLEX Amper FVA je napájen střídavým napětím 230 V ze sítě, proto je nutné elektrickou větev opatřit proudovým chráničem s vybavovacím proudem 30 mA. Konvektor je určen k provozu v suchém prostředí a pouze pro topení.

Nástěnné konvektory KORAWALL Direct WVD

Nezapomeňte na přívod elektrické energie do blízkosti instalace. Připojení do elektrické sítě je přes zásuvkový adaptér na 24 V DC. KORAWALL WVD doporučujeme osadit termostatickou hlavicí topení/chlazení a připojovací a regulační LM armaturou. Konvektor je vybaven autonomním ovládáním s integrovanou klávesnicí, která umožňuje regulaci ventilátoru přímo na tělese.

Nástěnné konvektory KORAWALL Energy WVE

Nezapomeňte na přívod elektrické energie do blízkosti instalace. Připojení do elektrické sítě je přes připravenou svorkovnici, která je bezpečně zabudovaná uvnitř otopného tělesa. KORAWALL WVE doporučujeme osadit termostatickou hlavicí topení/chlazení a připojovací a regulační LM armaturou. Konvektor je vybaven autonomním ovládáním
s integrovanou klávesnicí, která umožňuje regulaci ventilátoru přímo na tělese.

PŘÍSLUŠENSTVÍ

Regulační šroubení

volitelné příslušenství pro:
KORAFLEX FV, KORALINE LV,
KORAWALL WVO, WVP

• přímé nebo rohové
• rozměr ½" G
• materiál niklovaná mosaz
• maximální provozní tlak PN 10
• maximální provozní teplota 90 °C

Termostatický ventil

volitelné příslušenství pro:
KORAFLEX FV, KORALINE LV,
KORAWALL WVO, WVP

• přímý nebo rohový
• s přednastavením hodnoty Kv
• rozměr ½" G
• připojovací rozměr hlavice M 30×1,5
• materiál niklovaná mosaz
• maximální provozní tlak PN 10
• maximální provozní teplota 90 °C

Připojovací regulační LM armatura volitelné příslušenství pro KORAWALL WV • termostatická a regulační armatura • maximální provozní tlak 10 bar • maximální provozní teplota 120 °C • regulace KV • připojovací rozměry k tělesu G ½", k otopné soustavě G ¾" • připojení pro termopohon M 30×1,5 • osová vzdálenost připojení 50 mm • materiál poniklovaný bronz Pro garanci tepelných výkonů doporučujeme konvektor osadit připojovací regulační armaturou LM, která má vyšší průtok	LM armatura rohová LM armatura přímá

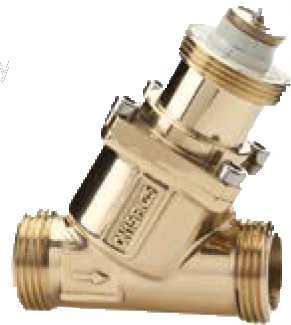

Axiální termostatický ventil volitelné příslušenství pro : KORAFLEX FV • maximální provozní tlak: PN 10 • maximální provozní teplota: 120 °C • typ připojení: M 30 × 1,5 • připojení – potrubí: ½" • připojení – těleso: ½" – těsnění O-kroužek • hodnoty Kvs: 1,08
Mosazné koleno volitelné příslušenství pro KORAFLEX FV • ½"×½" 90° bez lemu
Připojovací flexi hadice volitelné příslušenství pro KORAFLEX FV • nerezová svařovaná hadice • délky 10, 12, 20, 30 cm • koncovka vnitřní závit G½ (ploché těsnění) • koncovka vnější závit R½ (těsnění na závit) • max. teplota 180 °C • PN 10
Zdroj stejnosměrného napětí 60 W, 100 W, 150 W, 240 W a 480 W volitelné příslušenství pro: KORAFLEX FV, KORALINE LV, KORAWALL WVO, WVP • spínaný zdroj stejnosměrného napětí • bezhlučný provoz, vysoká účinnost • montáž na DIN lištu • stupeň krytí IP 20	Zdroj doporučujeme dimenzovat minimálně o 20 % více než je vypočtený příkon zdroje.
Termoelektrický pohon TEP 24 volitelné příslušenství pro: KORAFLEX FV, KORALINE LV, KORAWALL WVO, WVP • krytí IP 44 • doba přestavení polohy 4 min. • celková výška 65 mm • standardní montážní závit M 30×1,5 • délka kabelu 1, 3 nebo 5 m • bez napětí zavřeno • napájecí napětí 24 V DC • příkon <2 W
R-Box volitelné příslušenství pro: KORAFLEX FV, KORALINE LV, KORAWALL WVO, WVP • společně se zdrojem vytváří ovládací napětí pro ventilátor • pro použítí termostatu na 230 V AC • 3 nastavitelné stupně otáček • vstupní napětí: 230 V/50 Hz • výstupní signál: 0 až 10 V/1 kΩ • galvanicky odděleno 4 kV AC – optočleny • stupeň krytí IP 30 • instalace na DIN lištu do rozvaděče • provozní teplota okolního prostředí: 0 – 40 °C • rozměry š×v×h: 70×58×90 mm
Montážní krabice volitelné příslušenství pro: KORAFLEX FV, KORALINE LV, KORAWALL WVO, WVP • k zabudování do zdi • slouží pro instalaci zdroje stejnosměrného napětí (zdroj 60 W, 100 W a 150 W) • stupeň krytí IP 40 • rozměry š×v×h ÷ 318×258×72 mm
Manuální prostorový termostat SIEMENS RAB 21-DC volitelné příslušenství pro: KORAFLEX FV, KORALINE LV, KORAWALL WVO, WVP • pro 2trubkové otopné soustavy • ruční 3stupňové řízení otáček ventilátorů • režim topení nebo chlazení • napájecí napětí 24 V DC, příkon 1 W • řídicí napětí EC ventilátoru 0 – 10 V DC • rozsah nastavení žádané teploty 8 – 30 °C • spínací hystereze <1 K • stupeň krytí IP 30 • rozměry š×v×h: 96×110×36 mm
Elektronický prostorový termostat s dotykovým LED displejem HY607LIC volitelné příslušenství pro: KORAFLEX FV, KORALINE LV, KORAWALL WVO, WVP • napájení 24 V DC • řídící signál pro EC ventilátor 0–10 V DC • týdenní program se třemi časovými bloky 5+2, 6+1, 7 • provozní režimy: manuální, automatický (týdenní program) • možnost automatického přepínání – topení, chlazení, ventilace • automatické nebo ruční 3-stupňové řízení otáček ventilátoru • ovládání přes Wi-Fi aplikaci, pomocí chytrého telefonu Android, iOS • rozsah nastavení žádané teploty 5–50 °C • pracovní prostředí -10–60 °C • přesnost 0,5 °C • rozměry š × v × h: 86 × 86 × 16 mm Popis funkce termostatu Termostat HY607LIC ovládá pomocí termoelektrického pohonu ventil topného média a dále řídí otáčky ventilátoru ovládacím napětím 0 – 10 V DC. Otáčky mohou být řízeny termostatem automaticky nebo manuálně ve třech rychlostních stupních. Doporučená montáž Termostat HY607LIC je určen pro polozápustnou montáž do zdi. Pro snadnější propojení kabeláže doporučujeme použít elektroinstalační krabičku s rozměrem 68 × 70 mm (např. KRP 68-70_KA).	NOVINKA 2025 V případě požadavku na podrobnější technické informace nebo specifikaci, nás neváhejte kontaktovat
Elektronický prostorový termostat s LCD displejem SIEMENS RDG 260T volitelné příslušenství pro: KORAFLEX FV, KORALINE LV, KORAWALL WVO, WVP • pro 2 i 4trubkové otopné soustavy • týdenní program se třemi komfortními časovými bloky pro každý den rozdílně • automatické nebo ruční přepínání topení/chlazení • automatické spojité nebo ruční 3stupňové řízení otáček ventilátoru • provoz v komfortním, útlumovém nebo ochranném režimu • tři vstupy pro oddělené čidlo, čtečku vstupních karet, detektor přítomnosti, okenní kontakt atd. • záloha chodu hodin při výpadku napájení po dobu min 20 h • napájecí napětí 24 V DC, příkon 4 W • řídicí signál pro EC ventilátor 0–10 V DC • rozsah nastavení žádané teploty 5–40 °C • spínací hystereze nastavitelné rozdílně pro topení / chlazení v rozsahu 0,5 až 6 K • stupeň krytí IP 30 • rozměry š×v×h: 92×134×25 mm • možnost uvedení do provozu pomocí mobilní aplikace SIEMENS PCT Go
Elektronický prostorový termostat s LCD displejem SIEMENS RDG 260KN volitelné příslušenství pro: KORAFLEX FV, KORALINE LV, KORAWALL WVO, WVP • regulace prostorové teploty • pro 2 i 4-trubkové otopné soustavy • funkce indikátoru spotřeby pro energeticky optimalizovaný provoz systému • vestavěná čidla relativní vlhkosti a teploty • nejvýkonnější prostorový regulátor s komunikací KNX po S mód, LTE mód, systémy Synco a DESIGO • týdenní termostat pro tři denní cykly • ruční nebo automatické 3 stupňové řízení otáček ventilátorů • provoz v komfortním, útlumovém nebo ochranném režimu • 3 multifunkční vstupy • přepínání vytápění / chlazení, čidlo kondenzace, porucha, monitorovací vstup atd. • napájecí napětí 24 V DC, příkon 4 W • řídící napětí EC ventilátoru 0–10 V DC • rozsah nastavení žádané teploty 5–40 °C • spínací hystereze nastavitelné v rozsahu 0,5–6 K • stupeň krytí IP 30 • nástěnná montáž se základovou montážní deskou • rozměry š×v×h: 92×134×25 mm	Možnost připojení odděleného prostorového čisla QAA32, např. pro aplikace ve vlhkém prostředí
Prostorové teplotní čidlo QAA32 volitelné příslušenství pro: KORAFLEX FV, KORALINE LV, KORAWALL WVO, WVP • k měření teploty v systémech vytápění, kde nelze umístit do prostoru termostat • vhodný pro instalace u bazénových aplikací • možno připojit na termostaty RDG 260T a RDG 260KN • rozsah měření: 0–40 °C,přesnost měření při 25 °C±0,3K • měřicí čidlo – NTC, 3 kΩ při 25 °C • stupeň krytí IP 30 • rozměry š×v×h: 96,4×99,6×36 mm
Termostatická hlavice HCK (topení/chlazení) volitelné příslušenství pro: KORAWALL WVD a WVE • VTscore 0,20 • hystereze 0,15 K • kapalná náplň • topení/chlazení 6–28 °C • minimální temperování 8 °C • max. teplota nastavení přes klip • standardní montážní závit M 30 × 1,5 • max. teplota vody 120 °C • TELLscore (Thermostatic Efficiency Labelling) A
