Společnost KORADO,a.s. je výhradním prodejcem konvektorů Licon. Mapu prodejců v ČR a SR naleznete zde.

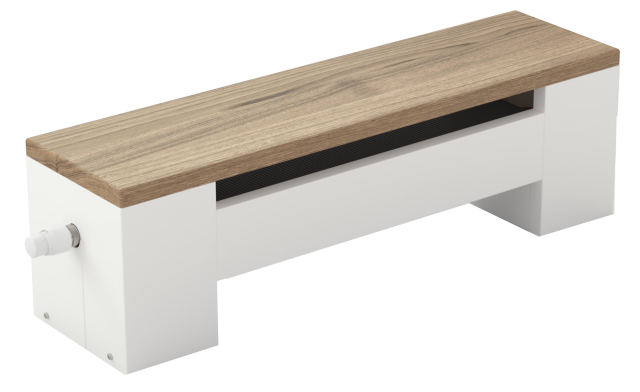

KORALINE s deskou Economic LDE

Lavicové konvektory s dřevěnou deskou KORALINE s deskou Economic LDE se díky nadčasovému designu opláštění a možností volby z několika variant dřevěných krycích desek řadí k výjimečným produktům. V této řadě se snoubí design s funkčností. Lavice s deskou jsou vhodné nejen k vytápění interiéru, ale i k sezení a odpočinku. Prověřené chytré spojení designu, výkonu, nízké povrchové teploty opláštění a dalších užitných vlastností, je ideální k umístění do hal, chodeb, zimních zahrad, ale i do administrativních budov a veřejných center. Lavice s deskou jsou také vhodné všude tam, kde jsou prostory s velkými okny.

Výška lavice s krycí deskou [mm]	300, 450 mm
Šířka lavice s krycí deskou [mm]	265, 315 mm
Délka lavice s krycí deskou [mm]	1 000, 1 200, 1 400, 1 600, 1 800, 2 000 mm
Tepelný výkon [W]	od 721 do 3 525 W
Max. provozní přetlak [MPa]	1,2 MPa
Max. provozní teplota [°C]	110 °C
Maximální povrchová teplota [°C]	40 °C
Připojovací závit	vnitřní G 1/2"
Způsob připojení	spodní (doporučené), boční
Krycí desky	buk, dub, americký ořech

Vstupní teplota v °C

Výstupní teplota v °C

Teplota vzduchu v °C

ΔT

ΔT = 50 °C		Délka [mm]						Teplotní exponent
Šířka [mm]	Výška [mm]	1000	1200	1400	1600	1800	2000	Teplotní exponent
265	300	721	934	1147	1360	1573	1786	1,429
315	450	1483	1891	2300	2708	3117	3525	1,3864

Složení konvektoru KORALINE s deskou Economic LDE

Obsah standardní dodávky

1 dřevěná krycí deska dle výběru – dub, buk, americký ořech
2opláštění z ocelového pozinkovaného plechu lakované v odstínu RAL 9016 bílá
3 magnetická boční krytka v barvě opláštění
4 axiální termostatický ventil, závit M 30 × 1,5
5 prodlužovací kus
6 Al/Cu výměník tepla s nízkým obsahem vody, odvzdušňovacím ventilem a unikátně tvarovanými lamelami pro maximální tepelný výkon
7 stojánky na čistou podlahu

*návod k montáži a odolné balení

Volitelné příslušenství

8 termostatická hlavice

*jiné barevné provedení opláštění dle barevných odstínů stupnice RAL
*designové lakování Al/Cu výměníku tepla v odstínu RAL 9005, nebo jinou barvou dle barevných *odstínů stupnice RAL
*termostatický ventil rohový nebo přímý
* regulační šroubení rohové nebo přímé
*termoelektrický pohon TEP 230 nebo TEP 24
*prostorový termostat SIEMENS RAA21 nebo RDE 100.1
*prostorové teplotní čidlo QAA32
*termostatická hlavice s kapilárou

KORALINE s deskou Economic LDE

Výška 300 mm
Šířka 265 mm

Výška 450 mm
Šířka 315 mm

VARIANTY KRYCÍCH DESEK - Krycí desky jsou lakovány zdravotně nezávadným bezbarvým lakem

BUK

DUB

AMERICKÝ OŘECH

Deska je vyrobena z čistě přírodního materiálu, ošetřena mezinárodně certifikovanou povrchovou olejovou úpravou. Pro udržení vlastností a stálosti doporučujeme desky pravidelně ošetřovat substancí obdobného charakteru.

Montáž otopných lavic

Postup montáže
Doporučujeme připevnit stojánkové konzoly (připevňovací rozměry viz montážní návod) k podlaze. Na ně usadíme a připojíme výměník tepla. Na stojánkové konzoly položíme opláštění s deskou a připevníme. Podrobnější informace naleznete v montážním návodu. Lavice jsou dodávány ve smontovaném stavu. Pro správnou funkci a maximální výkon, musí být otopná tělesa po montáži napuštěna topným mediem a řádně odvzdušněna. Deska je po usazení na konvektor upevněna proti nechtěnému pohybu bočním zafixováním.

Pozor!

Desky jsou vyrobeny z přírodních materiálů a ošetřena mezinárodně certifikovanou povrchovou olejovou úpravou. U desek proto nelze vyloučit drobné odchylky v barevném provedení. Dodavatel nemůže plně garantovat předložené barvy a akceptovat reklamace z důvodu případných barevných odchylek. Pro udržení vlastností a stálosti doporučujeme desky pravidelně ošetřovat substancí obdobného charakteru.
