 VENTBOX 200 Thin

byty a rodinné domy do 150 m²

VENTBOX 200 Thin zajišťuje řízené větrání s rekuperací tepla, odvětrání radonu, odstranění vlhkosti v domě a je i účinným nástrojem pro filtraci prašnosti i různých alergenů. Současně pomáhá snižovat tepelnou náročnost objektu. Základním principem řízeného větrání je přivést do domu čerstvý vzduch, který se přes stěny rekuperačního výměníku ohřeje od odpadního vzduchu a následně je rozveden do obytných místností. A naopak odpadní vzduch je odsáván z koupelen,
WC a kuchyně. Ve výměníku odevzdá své teplo a společně s vodní párou, CO² a dalšími škodlivinami je odváděn přes fasádu ven z domu.

  • Verze Economy

Je navržena pro vysoce efektivní provoz, přičemž optimalizace výrobních a provozních parametrů umožňuje dosažení špičkové kvality v rámci ekonomické dostupnosti. Tato varianta nabízí skvělý poměr cena/výkon, a je proto vynikající volbou pro ty, kteří chtějí investovat do kvalitního větracího systému s rekuperací, ale přitom zůstat v rámci rozumných nákladů.
Velmi tichý provoz
Jednotka VENTBOX 200 Thin Economy vyniká svými akustickými vlastnostmi. Při provozu dosahuje minimální hlučnosti, což zajišťuje maximální komfort v obytných prostorách.
Kompaktní design
Díky promyšleným rozměrům je tato jednotka snadno integrovatelná i do omezených prostor. Velmi malá zástavbová výška umožňuje instalaci do podhledů, aniž by bylo nutné dělat kompromisy v designu interiéru.
Vhodné pro široký okruh uživatelů
Tato jednotka je ideální volbou pro škálu rezidenčních projektů. Ať už ji umístíte do bytu, apartmánu nebo rodinného domu, poskytne vám stabilní větrání s maximální účinností rekuperace
tepla.
Model VENTBOX 200 Thin Economy splní i ta nejvyšší očekávání za rozumnou cenu, a to při zachování vysoké kvality zpracování, efektivity a funkčnosti.


Doporučená výměra do 150 m²
Energetická třída A
Možnost instalace/Varianta provedení podstropní, podlahová, nástěnná /levá, pravá
Rozměry (v × š × h) 192 × 593 × 1 248 mm
Hmotnost [kg] 22,5 kg
Napětí 230 V AC/50 Hz
Elektrický proud bez předehřevu [A] 0,5 A
Elektrický proud včetně předehřevu [A] 4,9 A
Max. příkon jednotky bez předehřevu [W] 115 W
Max. příkon předehřevu [W] 1 024 W
Celkový příkon  1 096 W
Krytí IP 30
Průtok vzduchu [m³/h] 50–200 m³/h
Max. průtok vzduchu v režimu BOOST [m³/h] 200 m³/h
Referenční průtok vzduchu [m³/h] 140 m³/h
Dispoziční tlak [Pa] 50–350 Pa
Akustický výkon LWA [m³/h/Pa/dB] 140 m³/h / 50 Pa / 39,5 dB
Účinnost přenosu tepla/Průtok vzduchu 75,8 % / 200 m³/h; 80,8 % / 140 m³/h; 87,5 % / 50 m³/h
El. příkon (bez předehřevu)  při externím tlaku 50 Pa 115 W / 200 m³/h; 48 W / 140 m³/h; 16 W / 50 m³/h
∅ připojovacích hrdel [mm] 125 mm
Typ potrubí pro odvod kondenzátu HT DN 32 mm
SPI specifická (měrná) spotřeba el. energie W/m³/h 0,35 W/při referenčním průtoku 140 m³/h a dispozičním tlaku 50 Pa
Max. počet všech čidel (CO2/RH/RADON…) 9
Konektor pro připojení požárního čidla nebo připojení do EPS Ano
Automatická protimrazová ochrana Ano
Funkce by-pass (obtok výměníku) Ano
Nárazové větrání Ano
Týdenní časový režim Ano
Měření spotřeby energie Ano
Komunikace Modbus TCP/IP Ano
Komunikace Modbus RTU Ano
Anologový vstup 2
Digitální vstup 1
Indikátor zanesení filtrů na základě časového intervalu Ano
Indikátor zanesení filtru na základě jeho tlakové ztráty Ne
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě)  M5 ePM10 55 % (F7 volitelně)
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě)  F7 ePM1 70 %
Standardně je jednotka dodávána s deskovým protiproudým výměníkem tepla (HRV)
Entalpický protiproudý výměník tepla ERV
Deskový entalpický protiproudý výměník tepla (ERV) je volitelnou součástí rekuperačního systému, který kromě zpětného získávání tepla umožňuje i zpětný zisk vlhkosti čímž podporuje udržování optimální vlhkosti vnitřního vzduchu a tím i zlepšení uživatelského komfortu bytů a obytných budov. Tyto systémy přinášejí mnoho výhod, včetně energetické účinnosti, snížení nákladů na vytápění a zlepšení kvality vzduchu v interiéru.
Princip fungování deskového protiproudého výměníku tepla

princip-fungovani-s-ent-vymenikem 150

Hlavní funkce a výhody

Výměna tepla – entalpický výměník umožňuje přenášet tepelnou energii z teplejšího odváděného vzduchu na chladný venkovní vzduch, čímž zvyšuje teplotu vzduchu přiváděného do budovy v zimě. To pomáhá snižovat náklady na vytápění, protože čerstvý vzduch je ohříván pasivně během výměny.

Výměna vlhkosti – kromě tepla umožňuje entalpický výměník přenos vlhkosti. To je důležité pro udržení optimální vlhkosti v interiéru. Vlhkost odváděného vzduchu se přenáší na přiváděný vzduch, což může být užitečné v oblastech s extrémními klimatickými podmínkami.

Omezování ztrát a znečištění – entalpický výměník také slouží k oddělení přiváděného a odváděného vzduchu, což zabraňuje přenosu znečištění, nečistot a nežádoucích pachů z venkovních prosto do budovy. Tím se zlepšuje kvalita vzduchu v interiéru.

 Entalpický výměník (ERV) lze doobjednat samostatně i později. Dodatečná instalace je  velmi  jednoduchá a po instalaci entalpického výměníku dojde k vylepšení celé jednotky o pokročilou technologii.
Specifikace s entalpickým výměníkem VENTBOX 200 Thin
Hmotnost celé jednotky 24 kg
Energetická třída A
Účinnost přenosu tepla/Průtok 65,3 % / 200 m³/h
70,9 % / 140 m³/h
82,0 % / 50 m³/h
Účinnost přenosu vlhka/Průtok 35,4 % / 200 m³/h
41,3 % / 140 m³/h
63,2 % / 50 m³/h

Výměník v jednotce

Objednací kód entalpického výměníku pro jednotku VENTBOX 200 Thin: P-019
Příjemné vnitřní klima, v létě i v zimě
Co se děje v létě? Jak to funguje v zimě?
Relativně vlhký vzduch se nám v létě zdá teplejší, než ve skutečnosti je, proto dochází k odvodu tepla a vlhkosti z teplého a vlhkého venkovního vzduchu dříve, než je čerstvý vzduch přiveden do domu.
V zimě dochází k cenné rekuperaci tepla, které zůstává uvnitř. Pomocí rekuperace vlhkosti je suchému venkovnímu vzduchu předáno více potřebné vlhkosti.
co-se-deje-v-lete-a-v-zime

Složení jednotky, filtry, ovládání, by-pass

Složení jednotky

200 Thin rozpad

Základní specifikace



1 zařízení větrací jednotky VENTBOX 200 Thin, které je z jedné strany opatřeno bílým pozinkovaným plechem (opláštění nerozebíratelně snýtováno)
2 plášť zařízení
3 připojovací hrdla vzduchovodů ∅ 125 mm
4 krytky připojovacích hrdel
5 vývod na odvod kondenzátu
6 korpus jednotky
7 obtoková klapka (by-pass) včetně servopohonu
8 deskový protiproudový výměník tepla ( HRV/ERV)
9 upevňovací lišta
10 ventilátory s úsporným EC motorem
11 elektronika řízení a napájení jednotky (2× analogové vstupy, 1× digitální vstup,
konektor pro připojení požárního čidla nebo elektrické protipožární signalizace (EPS), teplotní čidla)
12 ovládací a informační panel
13 externí Wi-fi anténa
14 kryt elektroniky řízení
15 vzduchové filtry
16 uzavírací krytky filtrů
17 kryt ventilátorů
18 kryt výměníku
19 kryt předehřevu
20 předehřev
21 klín pro usměrnění proudění vzduchu (při použití bočních vývodů)
22 kotevní / upevňovací plechové závěsy včetně spojovacího materiálu
 síťový napájecí kabel 230 V AC/10 A
Základní softwarové funkce
• automatická proti mrazová ochrana
• funkce by-pass (obtok výměníku)
• ovládání přes webové rozhraní
• týdenní časový režim
• komunikace Modbus RTU
• měření spotřeby energie
• nárazové větrání BOOST
Volitelná specifikace
• entalpický protiproudý výměník tepla
• plynulá manuální regulace
• čidlo CO2
• čidlo relativní vlhkosti (RH)
• čidlo na koncentraci radonu
• čidlo TVOC a HCHO (těkavé látky a formaldehydy)
• indikátor zanesení filtrů na základě časového intervalu
• filtry PŘÍVOD -  F7 (ePM1 70 %)* – pylový
• filtry ODTAH - F7 (ePM1 70 %)* – pylový
• izolační box (umístění jednotky v místě s nižší teplotou)
* údaj v (%) říká, kolik částic v dané filtrační třídě filtr „zachytí“
Vzduchové filtry
• filtr M5 přívod – 204 × 127 × 29 mm, ePM10 50 %
• filtr M5 odtah  – 204 × 127 × 29 mm, ePM10 50 %
Volitelně
• filtr F7 přívod – 204 × 127 × 29 mm, ePM1 70 %
• filtr F7 odtah – 204 × 127 × 29 mm, ePM1 70 %


filtry

Ovládání
iPhone 200_2   Řízení jednotky přes webové rozhraní
Úvodní obrazovka slouží pro přehled informací, ovládání a nastavení zařízení VENTBOX 200 Thin. V prostřední části je patrný aktuální výkon jednotky, níže se nachází informační a stavové ikony, dále pak aktuální hodnoty měřené pokojovými senzory využívané jednotkou (za předpokladu, že jsou senzory k rekuperační jednotce připojeny). Spodní část pak obsahuje tlačítka pro obsluhu a nastavení rekuperační jednotky.

  Ovládací a informační panel
VENTBOX 200 Thin lze běžně obsluhovat pomocí webového rozhraní, ale všechny základní servisní operace lze provádět i
manuálně (stiskem příslušného tlačítka) na ovládacím panelu umístěného na čelní straně zařízení:

R krátkým stiskem tlačítka provedete restart, při kterém zůstanou zachována veškerá uživatelská i servisní nastavení zařízení.ovladaci-panel 150
D stiskem tlačítka (5 s) uvedete do továrního nastavení, při kterém běží větrací jednotka trvale na snížený výkon. Současně dojde ke ztrátě všech uživatelských nastavení včetně nastavení týdenních programů a připojení k síti, pokud bylo před tím nastaveno.
Nastavení typu výměníku (ERV / HRV) a korekce ventilátorů zůstavají zachovány. Větrací jednotka přejde zpět do AP módu včetně přihlašovacího hesla nastaveného výrobcem.
F stiskem tlačítka (2 s) nastavíte nový interval pro výměnu filtrů. Používá se pouze při výměnách filtrů!

Informační LED
• zelená – napájení – bliká – připojeno k napájení (režim Standby), svítí – zařízení v provozu
• modrá – filtry – svítí, popř. bliká požadavek na výměnu filtrů
• červená – chyba – nutné zkontrolovat „Chybová hlášení“





iPad 200


Režim by-pass
Jednou z klíčových součástí centrálních rekuperačních jednotek VENTBOX je režim by-pass. Tento režim je umožněn pomocí by-passové klapky, která je opatřena servopohonem. V případě manuální nebo automatické aktivace a na základě definovaných teplot ve webovém rozhraní, umožňuje by-passová klapka obtok tepleného výměníku. Odtahovaný vzduchu z interiéru, je klapkou by-passu odkláněn tak, aby neprocházel přes výměník tepla, ale byl přímo odváděn ven z objektu a nepředával tepelnou energii venkovnímu vzduchu přiváděného do jednotky.

Režim by-pass je běžně využíván během letního provozu, především v nočních hodinách, kdy je venkovní vzduch přirozeně chladnější. Díky tomu je možné efektivně snížit teplotu vnitřních prostor bez potřeby aktivního chlazení. By-pass tak poskytuje účinný způsob, jak zajistit optimální tepelný komfort v interiéru během teplých letních měsíců.
Popis režimu by-pass
1. Princip režimu by-pass
– Při aktivním režimu je teplý vzduch z interiéru odveden přímo ven bez výměny tepla.
– Výměník tepla je tímto režimem za pomoci by-passové klapky vyřazen z funkce, čímž se zabraňuje nežádoucímu ohřevu přiváděného čerstvého vzduchu.
– Do interiéru je vháněn čerstvý chladný vzduch.

2. Podmínky aktivace
– By-pass je aktivován automaticky, pokud teplota v interiéru vystoupá nad požadovanou hodnotu nastavenou ve webovém rozhraní.
– Po dosažení požadované teploty v interiéru se režim by-pass deaktivuje a jednotka se přepne zpět na standardní rekuperační režim.
– Ve webovém rozhraní lze definovat i nejnižší možnou teplotu přiváděného vzduchu do interiéru.

3. Ochrana a filtrace
– Pro správnou funkci a ochranu systému je by-passová klapka doplněna by-passovým filtrem. Tento filtr chrání výměník tepla a motor před prachem a nečistotami, které mohou být obsaženy ve vzduchu odkloněném z interiéru, kdy nedochází proudění vzduchu přes standardní odtahový filtr.
– By-passový filtr je nezbytný k zajištění dlouhodobé spolehlivosti a efektivity rekuperační jednotky.
Výhody by-passové klapky
• energetická úspora – snižuje potřebu aktivního chlazení interiéru v létě
• zvýšení komfortu – umožňuje využití přirozeně chladnějšího venkovního vzduchu pro zlepšení vnitřního klimatu
Uživatelské funkce, které můžete ovládat
• vypnutí větrání – Standby režim (jednotka není odpojena od napájení)
• přepínání mezi automatickým a manuálním režimem (A/M)
• jednorázové snížení výkonu větrání při opuštění objektu (dovolená)
• krátkodobé zvýšení intenzity větrání (BOOST režim)
•  přepínání klapky by-passu (pouze v letním období)
• uživatelské nastavení zařízení

iPhone 200_2

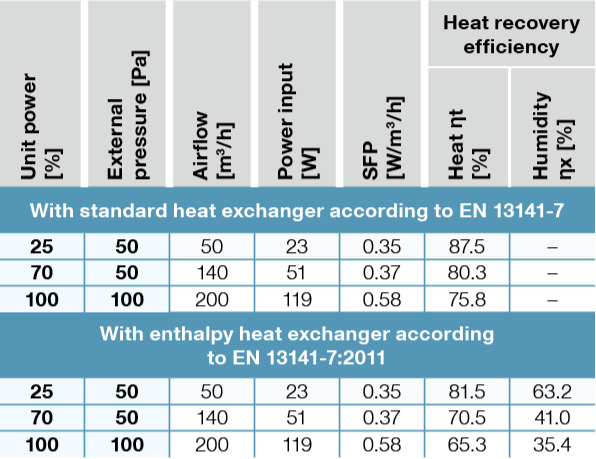

Větrací výkony

Větrání_tabulka

VENTBOX 200 Thin Economy – Disponibilní větrací výkon

Větrání graf

Akustické parametry
Hluk vyzařovaný z jednotky do okolí dle ČSN EN ISO 9614-2
1 Akustika

Hluk vyzařovaný do potrubí dle ČSN EN ISO 5136 – na výtlaku do potrubí
2 Akustika

Hluk vyzařovaný z jednotky do potrubí (dle ČSN EN ISO 5136) – na sání do potrubí
3 akustika
Požadavky na ostatní profese a montáž
Požadavky na elektro
Povinná příprava
Kabel CYKY 3×2,5 s jističem 16 A char. B od rozvaděče k rekuperační jednotce
• Ukončit zásuvkou 230 V AC/50 Hz nejdále 1 m od napájecí zásuvky rekuperační jednotky (napájecí zásuvka rekuperační jednotky se nachází mezi hrdly směřujícími do interiéru).
• Označení jističe štítkem „Rekuperace“.
• Neblokovat – HDO!

Volitelná příprava
Kabel UTP od domácího Wi-fi routeru k rekuperační jednotce
• Ukončit zásuvkou RJ 45 v místě umístění rekuperační jednotky. Slouží pouze v případě slabého Wi-fi signálu, pro možné připojení Wi-fi routeru a pro zesílení Wi-fi signálu (neslouží tedy pro fyzické připojení rekuperační jednotky).

Tlačítka intenzivního odtahu WC, Koupelna, Kuchyň
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 do všech místností s požadavkem na odsávání (WC, koupelna, kuchyň a další volitelné prostory).
• Všechny vodiče od tlačítek intenzivního odtahu spojit paralelně a přivést k rekuperační jednotce.
• Ukončit volným kabelem s rezervou min. 2 m, nejdále 0,5 m od datové svorkovnice rekuperační jednotky a označit „Tlačítko, WC, Koupelna, Kuchyň“, atd.
• V místnostech osadit tlačítko s návratem do původní polohy.

Senzory CO2, HYG a ovládací panel plynulé regulace (P.R.T.)
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 pro senzory a P.R.T. do požadovaných místností, vodiče musí být zapojené do série dle požadavků technického provedení sběrnice RS485 – senzory
komunikují pomocí Modbus RTU!
• Kabel ukončit s rezervou min. 2 m, nejdále 0,5 m od datové svorkovnice rekup. jednotky (datové svorkovnice se nacházejí vždy mezi hrdly směřujícími do interiéru).

Doporučení
• Senzor CO2 do ložnic, nebo obývacích pokojů je vhodné umístit ve výšce vypínačů.
• Senzor vlhkosti do koupelen, je vhodné je umístit na stěně 10 cm pod stropem.
• Na průběžných kabelech, které spojují v sérii jednotlivé senzory nechat vždy rezervu alespoň 0,3 m.

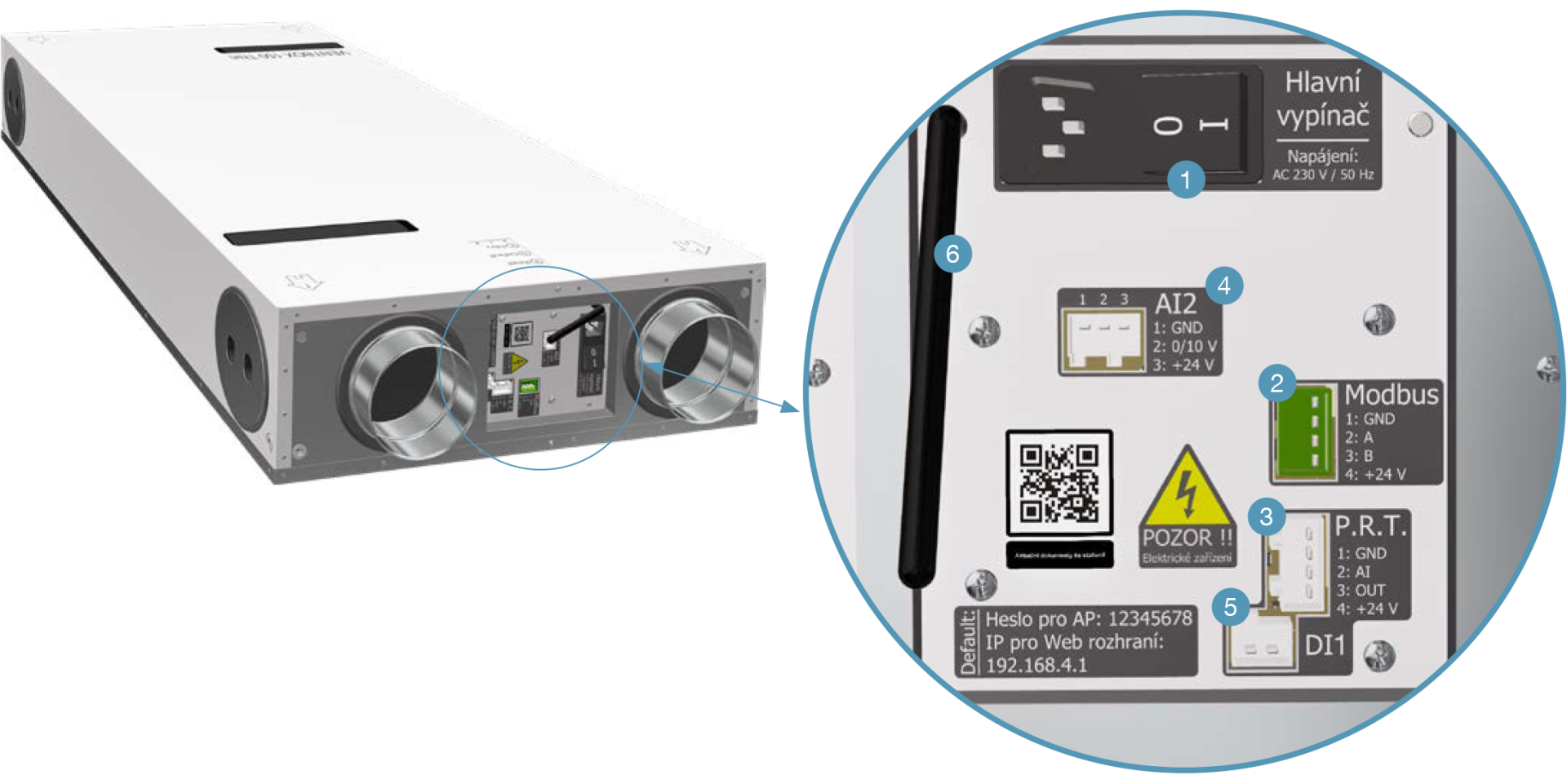

Elektrické připojení
Elektrická síťová přípojka zařízení VENTBOX 200 Thin je provedená pomocí síťového napájecího kabelu o délce 1,5 metru. Veškeré konektorové přípojky se nacházejí na Panelu řízení, který je umístěn mezi interiérovými hrdly. Zde je také umístěn hlavní vypínač jednotky.

1 hlavní vypínač napájení jednotky se zásuvkou pro připojení síťového kabelu 230 V a
pojistkou FST 5×20 10 A/~ 250 V
2 Modbus – připojení čidel RH, CO2, TVOC, Radon
3 P. R. T. analogový vstup pro připojení externího regulátoru
4 AI2 analogový vstup
5 DI1 digitální vstup pro tlačítka intenzivního odtahu (koupelna, kuchyň, WC)
6 anténa sloužící k bezdrátové komunikaci (připojení k Wi-fi síti)




            Elektrické připojení

Požadavky na vodoinstalaci
Povinná příprava
Odpadní potrubí HT – DN 32 mm
• Osadit suchým sifonem a ukončit jej blízkosti vyústění odtoku kondenzátu z rekuperační jednotky (odtok kondenzátu se nachází vždy mezi hrdly rekuperační jednotky které směřují do exteriéru).
• Provést s ohledem na potřebný „servisní otvor“ a možnost odpojit rekuperační jednotku od odpadu.
• Je nutné zajistit výsledný volný odtok s ohledem na celkový spád odpadního systému (min. 3 %).

Svislá montáž na stěně
• Odpad ukončit minimálně 20 cm pod spodní hranou rekuperační jednotky.

Vodorovná montáž na stropě nebo podlaze
• Odpad ukončit minimálně 5 cm od spodní hrany rekuperační jednotky.
Požadavky na stavbu
Povinná příprava
Vzduchovody ∅ 125 mm

• Přivést vzduchovody dle zvolené konfigurace rek. jednotky (pravá/levá varianta) a tomu odpovídající rozmístění přípojných hrdel vzduchu (čelní/boční vývod). S ohledem na celkové umístění rekuperační jednotky v budově (nástěnná/podstropní/podlahová montáž).

Revizní otvor (min. 1 580 × 880 mm).
• Zajistit dostatečný manipulační prostor pro montáž a servis s ohledem na umístění rekuperační jednotky.
• Min. potřebná montážní hloubka rekuperační jednotky je 220 mm!

Kotevní otvory
• S ohledem na zvolenou variantu montáže a hmotnost.

Vodorovná montáž
• Montáž podstropní (např. do podhledu) – vždy levá varianta rekuperační jednotky!
• Montáž podlahová (např. půda) – vždy pravá varianta rekuperační jednotky!

Svislá montáž
• Montáž na stěnu – montáž pravé i levé varianty rekuperační jednotky

Montáž

Montáž na podlahu
montaz-na-podlahu 150
1 zásuvka 230 V AC/50 Hz, případně RJ 45
2 umístění kotevních závěsů podlahové montáže
– kotevní otvory 4× ∅ 10,5 mm, montážní rozteč 1 215 × 642 mm
3 volitelné boční přípojky
4 revizní otvor 1 580 × 880 mm
5 suchý sifon (doporučený HL 138 DN 32)
Pozor! Možná pouze pravá varianta jednotky



Montáž na strop

montaz-pod-strop 150

1 zásuvka 230 V AC/50 Hz, případně RJ 45
2 umístění kotevních závěsů podstropní montáže
– kotevní otvory 4× ∅ 10,5 mm,
– montážní rozteč 1 215 × 642 mm
3 volitelné boční přípojky
4 revizní otvor 1 580 × 880 mm
5 suchý sifon (doporučený HL 138 DN 32)
Pozor! Možná pouze levá varianta jednotky.
Jednotku vždy umístit na rovný povrch, zajistit její správnou orientaci a celkový spád!

Montáž na stěnu – levá varianta

           montaz-na-stenu-leva 150
Montáž na stěnu – pravá varianta

montaz-na-stenu-prava 150
1 zásuvka 230 V AC/50 Hz, případně RJ 45
2 umístění kotevních závěsů nástěnné montáže
– kotevní otvory 4× ∅ 10,5 mm,
– montážní rozteč 1 298 × 536 mm
3 volitelné boční přípojky
min. revizní otvor 1 580 × 880 mm
5  suchý sifon (doporučený HL 138 DN 32)


Rozměry uvedeny v mm. Technické změny vyhrazeny.

legenda 150

Objednávkový kód

Příklad objednacího kódu: VB1-0200-TC-EHR
Jednotka VENTBOX 200 Thin první generace, s centrální rekuperací, standardními EC motory, standardním výměníkem HRV a pravou variantou připojení.

Typ rekuperační jednotky
Generace

Výkon

Design
Typ rekuperace

Výbava
Typ výměníku tepla
Strana připojení
V B
1
-
0200
-
T
C
-
E
H
R
VB VENTBOX



Thin
C - Centrální

E - Economy
H - standardní
E - entalp
R - pravá
L-levá

Kontaktujte nás

Pro více informací náš neváhejte kontaktovat

Odesláním formuláře souhlasíte se zpracováním osobních údajů.
