VENTBOX 800

Veřejné stavby a rodinné domy do 600 m²

Centrální rekuperační jednotka VENTBOX 800 zajišťuje řízené větrání s rekuperací vzduchu a představuje i účinný nástroj pro dokonalou filtraci čerstvého přívodního vzduchu, který je v jednotce zbaven prachu i různých alergenů. Rekuperační jednotka zároveň přispívá ke snižování tepelné náročnosti objektu. Díky použití čidel je možné efektivně odvětrávat radon, kontrolovat úroveň CO₂ nebo odstraňovat nadměrnou vlhkost v domě. Tato verze je jednou z nejefektivnějších větracích zařízení na trhu a je zařazena do energetické třídy A+.

Verze Premium
Jednotka je vybavena unikátními EC motory s funkcí konstantního průtoku. Tyto unikátní motory kompenzují tlakové ztráty při snížení průtoku vzduchu na přívodu např. při zanesení vzduchových filtrů. Pomocí těchto prémiových EC motorů jednotka může pracovat efektivněji a ekonomičtěji, což má pozitivní vliv na celkovou dynamiku a také hospodárnost při využití rekuperačního systému. Jednotka disponuje protimrazovou ochranou, její výkon je nastaven dle aktuální potřeby a teploty. Jednotka je rovněž vybavena automatickou funkcí by-pass, kdy porovnává teplotu vnitřního a vnějšího vzduchu a podle potřeby sepne obtokovou klapku (by-pass). Nedochází tak k ohřívání venkovního vzduchu od vzduchu odpadního. Rekuperační jednotku lze také vzdáleně regulovat a ovládat přes webové rozhraní z počítače, chytrého telefonu nebo tabletu připojeného v lokální síti domu
Verze Radon
Jednotky jsou součástí komplexního radonového systému, v jehož rámci je možné účinně snižovat koncentraci radonu v objektu. Jednotky jsou vybaveny radonovými čidly pro nepřetržitý monitoring a automatickou reakci na zvýšené hodnoty radonu. Radonové verze vycházejí z prémiového provedení jednotek, které jsou osazeny inteligentními EC motory s konstantním průtokem. Tyto motory automaticky kompenzují tlakové ztráty, například při zanesení filtrů a přispívají tak k vyšší efektivitě provozu. Výsledkem je optimální přetlakový větrací režim, navržený s ohledem na dosažení maximální účinnosti zpětného zisku tepla (rekuperace). Radonová varianta je dostupná výhradně jako součást protiradonového systému, více na www.bezradonu.cz .

Technické údaje Poptávka

Efektivní odvod odpadního vzduchu
Čerstvý vzduch bez alergenů a pylů
Odstranění vlhkosti
Možnost intenzivního odtahu

Doporučená výměra	do 600 m²
Energetická třída	A+
Možnost instalace/Varianta provedení	nastěnná a podlahová/pravá
Rozměry (v × š × h)	1 270 × 1 005 × 745 mm
Hmotnost [kg]	112 kg
Napětí	230 V AC/50 Hz
Elektrický proud bez předehřevu [A]	1,5 A
Elektrický proud včetně předehřevu [A]	12 A
Max. příkon jednotky bez předehřevu [W]	318 W
Max. příkon předehřevu [W]	2 550 W
Celkový příkon [W]	2 868 W
Krytí IP	30
Průtok vzduchu [m³/h]	120–800 m³/h
Referenční průtok vzduchu [m³/h]	560 m³/h
Dispoziční tlak [Pa]	50–200 Pa
Akustický výkon L_WA [m³/h/Pa/dB]	560 m³/h/50 Pa/49 dB
Účinnost přenosu tepla/Průtok vzduchu [m³/h]	82 %/800 m³/h; 82 %/560 m³/h; 81 %/120 m³/h
El. příkon (bez předehřevu) (W/m³/h) při externím tlaku 50 Pa	263 W/800 m³/h; 105 W/560 m³/h; 20 W/120 m³/h
∅ připojovacích hrdel [mm]	250 mm
Typ potrubí pro odvod kondenzátu	HT DN 32 mm
SPI specifická (měrná) spotřeba el. energie W/m³/h	0,19 W/při referenční průtoku a disp. tlaku 50 Pa
Max. počet všech čidel (CO₂/RH/RADON…)	9
Konektor pro připojení požárního čidla nebo připojení do EPS	Ano
Automatická protimrazová ochrana	Ano
Funkce by-pass (obtok výměníku)	Ano
Nárazové větrání	Ano
Týdenní časový režim	Ano
Měření spotřeby energie	Ano
Komunikace Modbus TCP/IP	Ano
Komunikace Modbus RTU	Ano
Anologový vstup	2
Digitální vstup	1
Motory s funkcí konstantního průtoku	Ano
Předfiltr hrubých nečistot	Ano
Indikátor zanesení filtrů na základě časového intervalu	Ano
Indikátor zanesení filtru na základě jeho tlakové ztráty	Ano
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě) verze Premium a Radon	F7 ePM1 70 % (F7/AC pach volitelně)
Standardně je jednotka dodávána s deskovým protiproudým výměníkem tepla (HRV)

Deskový entalpický protiproudý výměník tepla (ERV)

Deskový entalpický protiproudý výměník tepla (ERV) je volitelnou součástí rekuperačního systému, který kromě zpětného získávání tepla umožňuje i zpětný zisk vlhkosti čímž podporuje udržování optimální vlhkosti vnitřního vzduchu a tím i zlepšení uživatelského komfortu bytů a obytných budov. Tyto systémy přinášejí mnoho výhod, včetně energetické účinnosti, snížení nákladů na vytápění a zlepšení kvality vzduchu v interiéru.

Princip fungování deskového protiproudého výměníku tepla

Hlavní funkce a výhody

• Výměna tepla v zimním období – entalpický výměník umožňuje přenášet tepelnou energii z teplejšího odváděného vzduchu na chladný venkovní vzduch, čímž zvyšuje teplotu vzduchu přiváděného do budovy. To pomáhá snižovat náklady na vytápění, protože čerstvý vzduch je ohříván pasivně během výměny.

• Výměna vlhkosti – kromě tepla umožňuje entalpický výměník přenos vlhkosti. To je důležité pro udržení optimální vlhkosti v interiéru. Vlhkost odváděného vzduchu se přenáší na přiváděný vzduch, což může být užitečné v oblastech s extrémními klimatickými podmínkami.

• Omezování ztrát a znečištění – entalpický výměník také slouží k oddělení přiváděného a odváděného vzduchu, což zabraňuje přenosu znečištění, nečistot a nežádoucích pachů z venkovních prosto do budovy. Tím se zlepšuje kvalita vzduchu v interiéru.

Specifikace s entalpickým výměníkem	VENTBOX 800, verze Premium, Radon
Energetická třída	A
Hmotnost celé jednotky	106,5 kg verze Premium, Radon
Účinnost přenosu tepla/Průtok	76 %/800 m³/h 78 %/560 m³/h 84 %/120 m³/h
Účinnost přenosu vlhka/Průtok	56 %/800 m³/h 63 %/560 m³/h 78 %/120 m³/h

Entalpický výměník lze doobjednat samostatně i později a po velmi jednoduché instalaci, dojde k vylepšení celé jednotky o pokročilou technologii.
Objednací kód entalpického výměníku pro jednotku VENTBOX 800: P-029

Příjemné vnitřní klima, v létě i v zimě
Co se děje v létě? Relativně vlhký vzduch se nám v létě zdá teplejší, než ve skutečnosti je, proto dochází k odvodu tepla a vlhkosti z teplého a vlhkého venkovního vzduchu dříve, než je čerstvý vzduch přiveden do domu.	Jak to funguje v zimě? V zimě dochází k cenné rekuperaci tepla, které zůstává uvnitř. Pomocí rekuperace vlhkosti je suchému venkovnímu vzduchu předáno více potřebné vlhkosti.

Složení jednotky, filtry, ovládání

Složení jednotky

Základní specifikace
1 korpus jednotky vyrobený z odolného materiálu s termoizolačními vlastnostmi a kompaktním opláštěním 2 čelní servisní deska 3 servisní dvířka ventilátorů 4 akustické panely 5 ventilátory s úsporným EC motorem 6 kryty ventilátorů 7 závěsný systém zařízení 8 deskový protiproudový výměník tepla 9 kryt výměníku tepla 10 externí Wi-fi anténa 11 kryt vedení kabeláže 12 hrdla pro připojení vzduchovodu 13 ovládací a informační panel 14 pojistkové pouzdro s pojistkou 15 panel řízení – analogové a digitální vstupy 16 terminál externí Wi-fi antény	17 čelní designový kryt 18 filtry pro čištění vzduchu 19 uzavírací krytky filtrů 20 suchý sifon - vývod na odvod kondenzátu na spodní straně jednotky s připojovacím závitem 5/4" 21 výškově stavitelné nohy 22 stavitelný pojezd • obtoková klapka (by-pass) včetně servopohonu a krytu • předehřev vzduchu (3× PTC článek) • indikátor zanesení filtrů na základě časového intervalu • indikátor zanesení filtru na základě jeho tlakové ztráty • samostatné teplotní čidlo pro monitorování funkce předehřevu • teplotní čidla pro monitorování teploty vzduchu na výstupech a vstupech větrací jednotky • vstup pro připojení požárního čidla nebo elektrické protipožární signalizace (EPS) • síťový napájecí kabel 230 V AC / 16 A • energetický štítek, příbalový leták, návod k montáži a instalaci, montážní šablona
Základní softwarové funkce • automatická proti mrazová ochrana • zobrazení aktuálního výkonu předehřevu • automatická funkce by-pass (obtok výměníku) • možnost manuálního ovládání by-passu (v letním režimu) • možnost manuálního odmražení výměníku (v zimním režimu) • možnost připojení požárního čidla nebo elektrické protipožární signalizace (EPS) • ovládání přes webové rozhraní v lokální síti • týdenní časový režim • komunikace s čidly Modbus RTU • ovládání výkonu větrání v rozhraní aplikace • funkce opuštění objektu / dovolená • komunikace Modbus s nadřazeným systémem (např. LOXONE) • orientační informace o aktuální spotřebě elektrické energie • nárazové větrání BOOST • možnost uživatelského nastavení připojených čidel (CO2, relativní vlhkost, souhrnné koncentrace těkavých látek) • jazykové mutace CZ, AJ, NJ, FR	Volitelná specifikace • deskový entalpický protiproudý výměník tepla ERV • plynulá manuální regulace P.R.T. s ovladačem na zdi • čidlo koncentrace CO2 • čidlo relativní vlhkosti (RH) • sonda na koncentraci radonu - pouze u Radonové verze • kombinované čidlo TVOC a HCHO (těkavé látky a formaldehydy) • uhlíkové pachové filtry PŘÍVOD F7 AC (ePM1 70 %)* • plechové vsuvky vzduchovodů • stavitelný pojezd _{* údaj v (%) říká, kolik částic v dané filtrační třídě filtr „zachytí“}
Vzduchové filtry • filtr F7 přívod – 450 × 253 × 50 mm, ePM1 70 % • filtr F7 odtah / by-pass– 642 × 254 × 29 mm, ePM1 70 % • uhlíkový filtr F7/AC přívod – 450 × 253 × 50 mm, ePM1 70 %

Ovládání

Řízení jednotky přes webové rozhraní

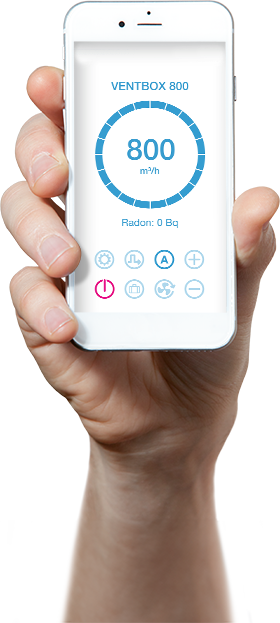

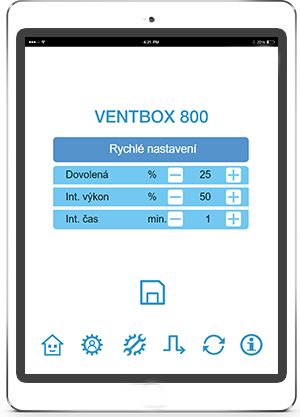

Po připojení do webového rozhraní jednotky se na vašem elektronickém zařízení zobrazí úvodní domovská obrazovka, sloužící pro přehled informací, ovládání a nastavení jednotky VENTBOX 800. V prostřední části je patrný aktuální výkon jednotky, níže se nachází informační a stavové ikony, dále pak aktuální hodnoty měřené pokojovými senzory využívané jednotkou (za předpokladu, že jsou senzory k rekuperační jednotce připojeny). Spodní část pak obsahuje tlačítka pro obsluhu a nastavení rekuperační jednotky.

Ovládací a informační panel

Jednotku VENTBOX lze běžně obsluhovat pomocí webového rozhraní, ale všechny základní servisní operace lze provádět i manuálně (stiskem příslušného tlačítka) na ovládacím panelu umístěného na čelní straně zařízení:

R krátkým stiskem tlačítka provedete restart, při kterém zůstanou zachována veškerá uživatelská i servisní nastavení zařízení.

D stiskem tlačítka (5 s) uvedete do továrního nastavení, při kterém běží větrací jednotka trvale na snížený výkon.
Současně dojde ke ztrátě všech uživatelských nastavení včetně nastavení týdenních programů a připojení k síti, pokud bylo před tím nastaveno. Nastavení typu výměníku (ERV / HRV) a korekce ventilátorů zůstavají zachovány. Větrací jednotka přejde zpět do AP módu
včetně přihlašovacího hesla nastaveného výrobcem.
F stiskem tlačítka (2 s) nastavíte nový interval pro výměnu filtrů. Používá se pouze při výměnách filtrů!

Informační LED
• zelená – napájení – bliká – připojeno k napájení (režim Standby), svítí – zařízení v provozu
• modrá – filtry – svítí, popř. bliká požadavek na výměnu filtrů
• červená – chyba – nutné zkontrolovat „Chybová hlášení

Režim by-pass

Jednou z klíčových součástí centrálních rekuperačních jednotek VENTBOX je režim by-pass. Tento režim je umožněn pomocí by-passové klapky, která je opatřena servopohonem. V případě manuální nebo automatické aktivace a na základě definovaných teplot ve webovém rozhraní, umožňuje by-passová klapka obtok tepleného výměníku. Odtahovaný vzduchu z interiéru, je klapkou by-passu odkláněn tak, aby neprocházel přes výměník tepla, ale byl přímo odváděn ven z objektu a nepředával tepelnou energii venkovnímu vzduchu přiváděného do jednotky.

Režim by-pass je běžně využíván během letního provozu, především v nočních hodinách, kdy je venkovní vzduch přirozeně chladnější. Díky tomu je možné efektivně snížit teplotu vnitřních prostor bez potřeby aktivního chlazení. By-pass tak poskytuje účinný způsob, jak zajistit optimální tepelný komfort v interiéru během teplých letních měsíců.

Popis režimu by-pass

1. Princip režimu by-pass
– Při aktivním režimu je teplý vzduch z interiéru odveden přímo ven bez výměny tepla.
– Výměník tepla je tímto režimem za pomoci by-passové klapky vyřazen z funkce, čímž se zabraňuje nežádoucímu ohřevu přiváděného čerstvého vzduchu.
– Do interiéru je vháněn čerstvý chladný vzduch.

2. Podmínky aktivace

– By-pass je aktivován automaticky, pokud teplota v interiéru vystoupá nad požadovanou hodnotu nastavenou ve webovém rozhraní.

– Po dosažení požadované teploty v interiéru se režim by-pass deaktivuje a jednotka se přepne zpět na standardní rekuperační režim.

– Ve webovém rozhraní lze definovat i nejnižší možnou teplotu přiváděného vzduchu do interiéru.

3. Ochrana a Filtrace

– Pro správnou funkci a ochranu systému je by-passová klapka doplněna by-passovým filtrem. Tento filtr chrání výměník tepla a motor před prachem a nečistotami, které mohou být obsaženy ve vzduchu odkloněném z interiéru, kdy nedochází proudění vzduchu přes standardní odtahový filtr.

– By-passový filtr je nezbytný k zajištění dlouhodobé spolehlivosti a efektivity rekuperační jednotky.

Výhody by-passové klapky

• energetická úspora – snižuje potřebu aktivního chlazení interiéru v létě
• zvýšení komfortu – umožňuje využití přirozeně chladnějšího venkovního vzduchu pro zlepšení vnitřního klimatu

Uživatelské funkce, které můžete ovládat

• vypnutí větrání – Standby režim (jednotka není odpojena od napájení)

• přepínání mezi automatickým a manuálním režimem (A/M)

• jednorázové snížení výkonu větrání při opuštění objektu (dovolená)

• manuální přepínání klapky by-passu (pouze v letním období)

• uživatelské nastavení zařízení

Požadavky na ostatní profese a montáž


Požadavky na elektro Povinná příprava Kabel CYKY 3×2,5 s jističem 16 A char. B od rozvaděče k rekuperační jednotce • Ukončit zásuvkou 230 V AC / 50 Hz nejdále 1,5 m od napájecího modulu rekuperační jednotky (napájecí modul se nachází na horní straně zařízení, mezi připojovacími hrdly vzduchovodů). • Označení jističe štítkem „Rekuperace“. • Neblokovat – HDO! Volitelná příprava Kabel UTP místní sítě Wi-fi routeru k rekuperační jednotce • Ukončit zásuvkou RJ45 v místě umístění rekuperační jednotky. Slouží pouze v případě slabého Wi-fi signálu, pro možné připojení Wi-fi routeru a pro zesílení Wi-fi signálu (neslouží tedy pro fyzické připojení rekuperační jednotky). Tlačítka intenzivního odtahu (BOOST) do požadovaných místností • Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 do všech místností s požadavkem na odsávání (koupelna, WC, kuchyň, sklad, recepce, serverovna a další volitelné prostory). • Všechny vodiče od tlačítek intenzivního odtahu spojit paralelně a přivést k rekuperační jednotce. • Ukončit volným kabelem s rezervou min. 2 m, nejdále 0,5 m od datové svorkovnice periferií rekuperační jednotky a označit tlačítko „Sklad“, „WC“, „Koupelna“, atd. • V místnostech osadit tlačítko s návratem do původní polohy.	Senzory CO₂, RH a ovládací panel plynulé regulace (P.R.T.) • Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 pro senzory a P.R.T. do požadovaných místností, vodiče musí být zapojené do série dle požadavků technického provedení sběrnice RS485 – senzory komunikují pomocí Modbus RTU. • Kabel ukončit s rezervou min. 2 m, nejdále 0,5 m od datové svorkovnice rekup. jednotky (datové svorkovnice periferií se nacházejí vždy mezi hrdly směřujícími do interiéru). Doporučení • Senzor CO₂ (do míst s větší koncentrací osob) je vhodné umístit ve výšce vypínačů. • Senzor vlhkosti do koupelen, je vhodné umístit na stěně 10 cm pod stropem. • Na průběžných kabelech, které spojují v sérii jednotlivé senzory nechat vždy rezervu alespoň 0,3 m. Detektor kouře a ovládání přetlaku přívodního vzduchu • Přivést kabely UTP nebo J-Y(ST)Y 2×2×0,8 do požadované místnosti s požadavkem na přetlak vzduchu nebo detekci kouře (prostor s krbem, kotelna a podobně). • Kabely ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice rekuperační jednotky (svorkovnice se nacházejí na horní straně u předního okraje rekuperační jednotky mezi připojovacími hrdly) a označit „detektor(y) kouře, přetlak vzduchu“. • Při instalaci detektorů kouře postupujte výhradně dle doporučení výrobce detektoru. • Při volbě ovládání přetlaku vzduchu tlačítkem musí být osazeno tlačítko s funkcí ZAP/VYP. Obecné požadavky Další požadavky se řídí projektovou dokumentací.

Elektrické připojení Elektrická síťová přípojka zařízení VENTBOX 800 je provedená pomocí síťového napájecího kabelu o délce 2,5 metru. Veškeré konektorové přípojky se nacházejí na Panelu řízení, který je umístěn pod designovým krytem na čelní straně jednotky. Zde je také umístěna pojistka přívodu napájení a hlavní napájecí modul. 1 čelní designový kryt sloužící k zakrytí ovládacího panelu 2 pojistkové pouzdro s pojistkou FST 6,3×32 16 A / ~ 250 V 3 panel řízení s analogovými a digitálními vstupy 4 Modbus – připojení čidel RH, CO2, TVOC, radon, P.R.T. 5 P.R.T. – analogový vstup pro připojení externího regulátoru P.R.T. 6 AI2 – analogový vstup 7 DI1 – digitální vstup pro tlačítka intenzivního odtahu (do požadovaných místností) 8 konektor SMA pro připojení externí Wi-fi antény 9 anténa sloužící k bezdrátové komunikaci (připojení k Wi-fi síti)

Požadavky na vodoinstalaci Povinná příprava Odpadní potrubí HT – DN 32 mm, případně závit 5/4“ • Přivést odpadní potrubí HT DN 32 mm, osadit jej suchým sifonem WHB1 a ukončit v blízkosti odtoku kondenzátu rekuperační jednotky (odtok kondenzátu se nachází na spodní straně rekuperační jednotky). • Provést s ohledem na potřebný „servisní prostor“ a možnost odpojit rekuperační jednotku od odpadu. • Je nutné zajistit volný odtok s ohledem na celkový spád odpadního systému (min. 3 %).	Požadavky na stavbu Povinná příprava Vzduchovody ∅ 250 mm • Přivést vzduchovody dle zvolené konfigurace rek. jednotky a tomu odpovídajícímu rozmístění přípojných hrdel vzduchovodů. S ohledem na celkové umístění rekuperační jednotky v budově (nástěnná / podlahová montáž). • Zajistit dostatečný manipulační prostor pro montáž a servis s ohledem na umístění rekuperační jednotky dle zvolené varianty a dopojení. • Min. potřebná montážní hloubka rekuperační jednotky je 1 300 mm. Kotevní otvory • S ohledem na zvolenou variantu montáže a hmotnost.

Montáž


Rozměry jednotky podle druhu montáže - Nástěnná montáž	Rozměry jednotky podle druhu montáže - Podlahová montáž

Nástěnná montáž – dopojení pod stropnicí	Nástěnná montáž – dopojení skrz stropnicí

Nástěnná montáž – pohled shora	Nástěnná montáž - boční pohled

Podlahová montáž	Připojení vzduchovodů 1 anténa bezdrátové komunikace (Wi-fi) 2 suchý sifon – vývod na odvod kondenzátu (odpadní potrubí HT DN 32 mm / závit 5/4")	Podpěry 3 stavitelné nohy 4 stavitelný pojezd

Objednávkový kód

Příklad objednacího kódu: VB1-0800-BC-PHR
Jednotka VENTBOX 800 první generace, s centrální rekuperací, EC motory s konstantním průtokem verze Premium, se standardním deskovým protiproudým výměníkem tepla a pravou variantou připojení.

Typ rekuperační jednotky	Generace		Výkon		Design	Typ rekuperace		Výbava	Typ výměníku tepla	Strana připojení
V B	1	-	0800	-	B	C	-	P	H	R
VB VENTBOX					Box	Centrální		P - Premium R - Radon	H - Standardní E - Entalp	R - pravá
