Zpět na seznam

VENTBOX 800 Public

Veřejné stavby a školy

Decentrální větrací jednotka VENTBOX 800 Public disponuje vlastním řešením propojení exteriérových přívodů vzduchu, např. přes okenní výplň. Zakončení vzduchovodů na vnější straně budovy je vždy provedeno s požadavkem na estetický vzhled a funkčnost. Větrací jednotka je osazena účinným tepelným výměníkem a snižuje ztráty tepla, které vznikají při konvenčním větrání „pouze otevřenými okny“ nebo jiným ekonomicky i technicky nevhodným způsobem větrání. Zajistí trvalé snížení koncentrace CO2 a maximální eliminaci venkovních pachů pomocí uhlíkových filtrů a přináší komfort čistého a svěžího vzduchu. Instalace jednotky s entalpickým výměníkem nevyžaduje připojení na odpadní potrubí pro odvod kondenzátu.

  • Verze Premium
    Jednotka je vybavena unikátními EC motory s funkcí konstantního průtoku. Tyto unikátní motory kompenzují tlakové ztráty při snížení průtoku vzduchu na přívodu např. při zanesení vzduchových filtrů. Pomocí těchto prémiových EC motorů jednotka může pracovat efektivněji, což má pozitivní vliv na celkovou dynamiku a také hospodárnost při využití rekuperačního systému. Jednotka disponuje protimrazovou ochranou, její výkon je nastaven dle aktuální potřeby a teploty. Jednotka je rovněž vybavena automatickou funkcí by-pass, kdy porovnává teplotu vnitřního a vnějšího vzduchu a podle potřeby sepne obtokovou klapku (by-pass). Nedochází tak k ohřívání venkovního vzduchu od vzduchu odpadního. Rekuperační jednotku lze ovládat přes webové rozhraní z počítače, chytrého telefonu nebo tabletu připojeného v lokální síti domu. POZOR - jednotka je k dispozici pouze s levou stranou připojení.
  • Efektivní odvod odpadního vzduchu
  • Čerstvý vzduch bez alergenů a pylů
  • Dům bez radonu
Doporučená výměra dle použití školní třída/administrační prostory do 600 m²
Energetická třída A+
Možnost instalace/Varianta provedení  podlahová, levá
Rozměry (v × š × h) 2 050 × 1 005 × 740 mm
Hmotnost [kg] 152 kg
Napětí  230 V AC/50 Hz
Elektrický proud bez předehřevu [A] 1,5 A
Elektrický proud včetně předehřevu [A] 1,5 (12) A
Max. příkon jednotky bez předehřevu [W] 318 W
Max. příkon předehřevu [W] 2 550 W
Celkový příkon 2 868 W
Krytí IP 30
Průtok vzduchu [m³/h] 120–800 m³/h
Max. průtok vzduchu v režimu BOOST [m³/h] 800 m³/h
Referenční průtok vzduchu 560 m³/h
Dispoziční tlak [Pa] 50–100 Pa
Akustický výkon LWA [m³/h/Pa/dB] 560 m³/h / 50 Pa / 39 dB
Účinnost přenosu tepla/Průtok vzduchu [m³/h] 82 %/800 m³/h; 82 %/560 m³/h; 81 %/120 m³/h
El. příkon (bez předehřevu) (W/m³/h) při externím tlaku 50 Pa 263 W/800 m³/h; 105 W/560 m³/h; 20 W/120 m³/h
∅ připojovacích hrdel [mm] 250 mm
Typ potrubí pro odvod kondenzátu HT DN 32 mm
SPI specifická (měrná) spotřeba el. energie W/m³/h 0,19 W/při referenční průtoku 560 m³/h a disp. tlaku 50 Pa
Max. počet všech čidel (CO2/RH/RADON…) 9
Konektor pro připojení požárního čidla nebo připojení do EPS Ano
Automatická protimrazová ochrana Ano
Funkce by-pass (obtok výměníku) Ano
Nárazové větrání Ano
Týdenní časový režim Ano
Měření spotřeby energie Ano
Komunikace Modbus TCP/IP Ano
Komunikace Modbus RTU Ano
Anologový vstup 2
Digitální vstup 1
Motory s funkcí konstantního průtoku Ano
Předfiltr hrubých nečistot Ano
Indikátor zanesení filtrů na základě časového intervalu Ano
Indikátor zanesení filtru na základě jeho tlakové ztráty Ano
Filtry přívod a odtah (% záchytu částic v dané filtrační třídě) verze Premium F7 ePM1 70 % (F7/AC pach volitelně)

Entalpický protiproudý výměník tepla

Entalpický protiproudý výměník tepla je volitelnou součástí rekuperačního systému, který kromě zpětného získávání tepla umožňuje i zpětný zisk vlhkosti čímž podporuje udržování optimální vlhkosti vnitřního vzduchu a tím i zlepšení uživatelského komfortu bytů a obytných budov. Tyto systémy přinášejí mnoho výhod, včetně energetické účinnosti, snížení nákladů na vytápění a zlepšení kvality vzduchu v interiéru.
Princip fungování protiproudého výměníku



CZ_800_Public_Entalp



Entalpický výměník lze doobjednat samostatně i později a po velmi jednoduché instalaci, dojde k vylepšení celé jednotky o pokročilou technologii.

Hlavní funkce a výhody
• Výměna tepla – entalpický výměník umožňuje přenášet tepelnou energii z teplejšího odváděného vzduchu na chladný venkovní vzduch, čímž zvyšuje teplotu vzduchu přiváděného do budovy v zimě. To pomáhá snižovat náklady na vytápění, protože čerstvý vzduch je ohříván pasivně během výměny.

• Výměna vlhkosti – kromě tepla umožňuje entalpický výměník přenos vlhkosti. To je důležité pro udržení optimální vlhkosti v interiéru. Vlhkost odváděného vzduchu se přenáší na přiváděný vzduch, což může být užitečné v oblastech s extrémními klimatickými podmínkami.

• Omezování ztrát a znečištění – entalpický výměník také slouží k oddělení přiváděného a odváděného vzduchu, což zabraňuje přenosu znečištění, nečistot a nežádoucích pachů z venkovních prosto do budovy. Tím se zlepšuje kvalita vzduchu v interieru.

• Úspora elektrické energie – provoz bez nutnosti předehřevu přívodního vzduchu až do -5 °C
Specifikace s entalpickým výměníkem  VENTBOX 800 Public, verze Premium
Energetická třída
A
Hmotnost celé jednotky
146,5 kg verze Premium
Účinnost přenosu tepla/Průtok
76 % / 800 m³/h
78 % / 560 m³/h
84 % / 120 m³/h
Účinnost přenosu vlhka/Průtok
56 % / 800 m³/h
63 % / 560 m³/h
78 % / 120 m³/h
Elektrický příkon
238 W / 800 m³/h
106 W / 560 m³/h
  19 W / 120 m³/h

Objednací kód entalpického výměníku pro jednotku  VENTBOX 800 Public:  P-029

Příjemné vnitřní klima, v létě i v zimě
Co se děje v létě?
Relativně vlhký vzduch se nám v létě zdá teplejší, než ve skutečnosti je, proto dochází k odvodu tepla a vlhkosti z teplého a vlhkého venkovního vzduchu dříve, než je čerstvý vzduch přiveden do domu.
Jak to funguje v zimě?
V zimě dochází k cenné rekuperaci tepla, které zůstává uvnitř. Pomocí rekuperace vlhkosti je suchému venkovnímu vzduchu předáno více potřebné vlhkosti.

co-se-deje-v-lete-a-v-zime 800

Složení jednotky, filtry, ovládání

Složení jednotky

800_Public_rozpad

Základní specifikace
1 kompaktní plášť zařízení
2 čelní servisní dvířka s madly a zámky
3 servisní dvířka ventilátorů
4 akustické panely
5 ventilátory s úsporným EC motorem
6 kryty ventilátorů
7 tlumič hluku
8 deskový protiproudový výměník tepla HRV
9 kryt výměníku tepla
10 externí Wi-fi anténa
11 kryt vedení kabeláže
12 hrdla pro připojení tlumiče
13 ovládací a informační panel (viz str. 10)
14 pojistkové pouzdro s pojistkou
15 panel řízení – analogové a digitální vstupy
16 terminál externí Wi-fi antény
17 směrová dýza k výfuku vzduchu s mřížkou proti hrubým nečistotám
18 filtry pro čištění vzduchu
19 uzavírací krytky filtrů
20 suchý sifon – vývod na odvod kondenzátu na spodní straně jednotky s připojovacím závitem 5/4"
21 stavitelný pojezd – volitelné příslušenství
22 exteriérová připojovací hrdla
23 fixační kotvy
• obtoková klapka (by-pass) včetně servopohonu a krytu
• předehřev vzduchu (3× PTC článek)
• indikátor zanesení filtrů na základě časového intervalu
• indikátor zanesení filtru na základě jeho tlakové ztráty
• samostatné teplotní čidlo pro monitorování funkce předehřevu
• teplotní čidla pro monitorování teploty vzduchu
• na výstupech a vstupech větrací jednotky
• vstup pro připojení požárního čidla nebo elektrické protipožární signalizace (EPS)
• odtah vzduchu s mřížkou proti vniknutí cizích těles
• síťový napájecí kabel 230 V AC / 16 A
Základní softwarové funkce
• nastavení výkonu automaticky nebo manuálně
• automatická protimrazová ochrana
• zobrazení aktuálního výkonu předehřevu
• automatická funkce by-pass (obtok výměníku)
• možnost manuálního ovládání by-passu (v letním režimu)
• možnost manuálního odmražení výměníku (v zimním režimu)
• možnost připojení požárního čidla nebo elektrické protipožární signalizace (EPS)
• možnost uživatelského nastavení připojených čidel
• (CO2, relativní vlhkost, souhrnné koncentrace těkavých látek)
• komunikace Modbus s nadřazeným systémem (např. LOXONE)
• komunikace s čidly Modbus RTU
• ovládání včetně výkonu větrání přes webové rozhraní aplikace v lokální síti
• týdenní časový režim
• funkce opuštění objektu / dovolená
• orientační informace o aktuální spotřebě elektrické energie
• nárazové větrání BOOST
Volitelná specifikace
• deskový entalpický protiproudý výměník tepla ERV
• plynulá manuální regulace P.R.T. s ovladačem na zdi
• čidlo koncentrace CO2 (oxidu uhličitého)
• čidlo RH (relativní vlhkosti)
• čidlo na koncentraci radonu
• kombinované čidlo TVOC a HCHO (těkavé látky a formaldehydy)
• uhlíkové pachové filtry PŘÍVOD F7 AC (ePM1 70 %)*
• plechové vsuvky vzduchovodů
• stavitelný pojezd
* údaj v (%) říká, kolik částic v dané filtrační třídě filtr „zachytí“



Vzduchové filtry
• filtr F7 přívod – 450 × 253 × 50 mm, ePM1 70%
• filtr F7 odtah/by-pass – 642 × 254 × 28 mm, ePM1 70%
• uhlíkový filtr F7/AC přívod – 450 × 253 × 50 mm, ePM1 70%
filtry
Ovládání
ŘízeniPhone-800í jednotky přes webové rozhraní
Po připojení do webového rozhraní jednotky se na vašem elektronickém zařízení zobrazí úvodní domovská obrazovka, sloužící pro přehled informací, ovládání a nastavení jednotky VENTBOX 800 Public. V prostřední části je patrný aktuální výkon jednotky, níže se nachází informační a stavové ikony, dále pak aktuální hodnoty měřené pokojovými senzory využívané jednotkou (za předpokladu, že jsou senzory k rekuperační jednotce připojeny). Spodní část pak obsahuje tlačítka pro obsluhu a nastavení rekuperační jednotky.


Ovládací a informační panel
VENTBOX 800 Public lze běžně obsluhovat pomocí webového rozhraní, ale všechny základní servisní operace lze provádět i manuálně (stiskem příslušného tlačítka) na ovládacím panelu umístěného na čelní straně zařízení:

R krátkým stiskem tlačítka provedete restart, při kterém zůstanou zachována veškerá uživatelská i servisní nastavení.ovladaci-panel 300
D stiskem tlačítka (5 s) uvedete do továrního nastavení, při kterém běží větrací jednotka trvale na snížený výkon.
Současně dojde ke ztrátě všech uživatelských nastavení včetně nastavení týdenních programů a připojení k síti, pokud bylo před tím nastaveno. Nastavení typu výměníku (ERV / HRV) a korekce ventilátorů zůstavají zachovány. Větrací jednotka přejde zpět do AP módu
včetně přihlašovacího hesla nastaveného výrobcem.
F stiskem tlačítka (2 s) nastavíte nový interval pro výměnu filtrů. Používá se pouze při výměnách filtrů!

Informační LED
• zelená – napájení – bliká – připojeno k napájení (režim Standby), svítí – zařízení v provozu
• modrá – filtry – svítí, popř. bliká požadavek na výměnu filtrů
• červená – chyba – nutné zkontrolovat „Chybová hlášení
Režim by-pass
Jednou z klíčových součástí centrálních rekuperačních jednotek VENTBOX je režim by-pass. Tento režim je umožněn pomocí by-passové klapky, která je opatřena servopohonem. V případě manuální nebo automatické aktivace a na základě definovaných teplot ve webovém rozhraní, umožňuje by-passová klapka obtok tepleného výměníku. Odtahovaný vzduchu z interiéru, je klapkou by-passu odkláněn tak, aby neprocházel přes výměník tepla, ale byl přímo odváděn ven z objektu a nepředával tepelnou energii venkovnímu vzduchu přiváděného do jednotky.
Režim by-pass je běžně využíván během letního provozu, především v nočních hodinách, kdy je venkovní vzduch přirozeně chladnější. Díky tomu je možné efektivně snížit teplotu vnitřních prostor bez potřeby aktivního chlazení. By-pass tak poskytuje účinný způsob, jak zajistit optimální tepelný komfort v interiéru během teplých letních měsíců.
Popis režimu by-pass
1. Princip režimu by-pass
– Při aktivním režimu je teplý vzduch z interiéru odveden přímo ven bez výměny tepla.
– Výměník tepla je tímto režimem za pomoci by-passové klapky vyřazen z funkce, čímž se zabraňuje nežádoucímu ohřevu přiváděného čerstvého vzduchu.
– Do interiéru je vháněn čerstvý chladný vzduch.

2. Podmínky aktivace
– By-pass je aktivován automaticky, pokud teplota v interiéru vystoupá nad požadovanou hodnotu nastavenou ve webovém rozhraní.
– Po dosažení požadované teploty v interiéru se režim by-pass deaktivuje a jednotka se přepne zpět na standardní rekuperační režim.

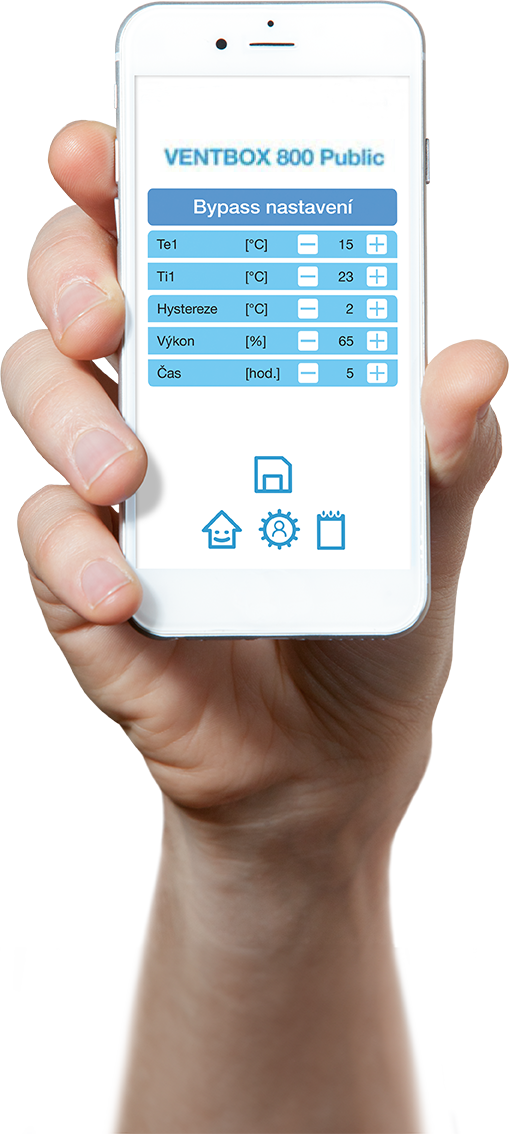

– Ve webovém rozhraní lze definovat i nejnižší možnou teplotu přiváděného vzduchu do interiéru.
Výhody by-passové klapky
• energetická úspora – snižuje potřebu aktivního chlazení interiéru v létě
• zvýšení komfortu – umožňuje využití přirozeně chladnějšího venkovního vzduchu pro zlepšení vnitřního klimatu

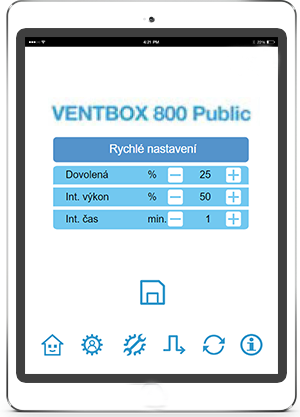

Uživatelské funkce, které můžete ovládat
    • vypnutí větrání – Standby režim (jednotka není odpojena od napájení)
    • přepínání mezi automatickým a manuálním režimem (A/M)
    • jednorázové snížení výkonu větrání při opuštění objektu (dovolená)
    • manuální přepínání klapky by-passu (pouze v letním období)
    • uživatelské nastavení zařízení







CZ_iPad_800_P









CZ_800_iPhone_P

Větrací výkony
VENTBOX 800 Public Premium                                                                                                                                         disponibilní větrací výkon

800_Public_větrání

Akustické parametry

Hluk vyzařovaný z jednotky do okolí dle ČSN EN ISO 9614-2

800_Public_akustika

Požadavky na ostatní profese a montáž

Požadavky na elektro
Povinná příprava
Kabel CYKY 3×2,5 s jističem 16 A char. B od rozvaděče k rekuperační jednotce
• Ukončit zásuvkou 230 V AC / 50 Hz nejdále 1,5 m od napájecího modulu rekuperační jednotky (napájecí modul se nachází na horní straně zařízení, mezi připojovacími hrdly vzduchovodů).
• Označení jističe štítkem „Rekuperace“.
• Neblokovat – HDO!

Volitelná příprava
Kabel UTP místní sítě Wi-fi routeru k rekuperační jednotce
• Ukončit zásuvkou RJ45 v místě umístění rekuperační jednotky. Slouží pouze v případě slabého
Wi-fi signálu, pro možné připojení Wi-fi routeru a pro zesílení Wi-fi signálu (neslouží tedy pro fyzické připojení rekuperační jednotky).

Tlačítka intenzivního odtahu (BOOST) do požadovaných místností
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 do všech místností s požadavkem na odsávání (koupelna, WC, kuchyň, sklad, recepce, serverovna a další volitelné prostory).
• Všechny vodiče od tlačítek intenzivního odtahu spojit paralelně a přivést k rekuperační jednotce.
• Ukončit volným kabelem s rezervou min. 2 m, nejdále 0,5 m od datové svorkovnice periferií rekuperační jednotky a označit tlačítko „Sklad“, „WC“, „Koupelna“, atd.
• V místnostech osadit tlačítko s návratem do původní polohy.




Senzory CO2, RH a ovládací panel plynulé regulace (P.R.T.)
• Přivést kabel UTP nebo J-Y(ST)Y 2×2×0,8 pro senzory a P.R.T. do požadovaných místností, vodiče musí být zapojené do série dle požadavků technického provedení sběrnice RS485 – senzory
komunikují pomocí Modbus RTU.
• Kabel ukončit s rezervou min. 2 m, nejdále 0,5 m od datové svorkovnice rekup. jednotky (datové svorkovnice periferií se nacházejí vždy mezi hrdly směřujícími do interiéru).

Doporučení
• Senzor CO2 (do míst s větší koncentrací osob) je vhodné umístit ve výšce vypínačů.
• Senzor vlhkosti do koupelen, je vhodné umístit na stěně 10 cm pod stropem.
• Na průběžných kabelech, které spojují v sérii jednotlivé senzory nechat vždy rezervu min. 0,3 m.

Detektor kouře a ovládání přetlaku přívodního vzduchu
• Přivést kabely UTP nebo J-Y(ST)Y 2×2×0,8 do požadované místnosti s požadavkem na přetlak vzduchu nebo detekci kouře (prostor s krbem, kotelna a podobně).
• Kabely ukončit s rezervou min. 2 m, nejdále 0,5 m od svorkovnice rekuperační jednotky a označit „detektor(y) kouře, přetlak vzduchu“.
• Při instalaci detektorů kouře postupujte výhradně dle doporučení výrobce detektoru.
• Při volbě ovládání přetlaku vzduchu tlačítkem musí být osazeno tlačítko s funkcí ZAP/VYP.

Elektrické připojení
Elektrická síťová přípojka zařízení VENTBOX 800 Public je provedená pomocí síťového napájecího kabelu o délce 2,5 metru. Veškeré konektorové přípojky se nacházejí na Panelu řízení, který je umístěn pod servisními dvířky na čelní straně jednotky. Zde je také umístěna pojistka přívodu napájení a hlavní napájecí modul.
1 čelní servisní dvířka sloužící k zakrytí ovládacího panelu
2 pojistkové pouzdro s pojistkou FST 6,3×32 16 A / ~ 230 V
3 panel řízení s analogovými a digitálními vstupy
4 Modbus – připojení čidel RH, CO2, TVOC, radon, P.R.T.
5 P.R.T. – analogový vstup pro připojení externího regulátoru výkonu větrání P.R.T.
6 AI2 – analogový vstup
7 DI1 – digitální vstup pro tlačítka intenzivního odtahu (do požadovaných místností)
8 konektor SMA pro připojení externí Wi-fi antény
9 anténa sloužící k bezdrátové komunikaci (připojení k Wi-fi síti)



CZ_800_P_řízení_2


Požadavky na stavbu
Povinná příprava
Vzduchovody ∅ 250 mm
• Přivést vzduchovody dle zvolené konfigurace rek. jednotky a tomu odpovídajícímu rozmístění přípojných hrdel vzduchovodů. S ohledem na celkové umístění rekuperační jednotky v budově (nástěnná / podlahová montáž).
• Zajistit dostatečný manipulační prostor pro montáž a servis s ohledem na umístění rekuperační jednotky dle zvolené varianty a dopojení.

Kotevní otvory
• S ohledem na zvolenou variantu montáže a hmotnost.

Obecné požadavky
Další požadavky se řídí projektovou dokumentací
Požadavky na vodoinstalaci
Povinná příprava
Odpadní potrubí HT – DN 32 mm, případně závit 5/4"
• Přivést odpadní potrubí HT DN 32 mm, osadit jej suchým sifonem WHB1-32 a ukončit v blízkosti odtoku kondenzátu rekuperační jednotky (odtok kondenzátu se nachází na spodní straně rekuperační jednotky).
• Provést s ohledem na potřebný „servisní prostor“ a možnost odpojit rekuperační jednotku od odpadu.
• Je nutné zajistit volný odtok s ohledem na celkový spád odpadního systému (min. 3 %).

Obecné požadavky
Další požadavky se řídí projektovou dokumentací.
Montáž


Podlahová montáž – dopojení pod stropnicí

800_P_ podlahová montáž_A


Pohled shora
Montáž v rohu místnosti s přímým napojením kolene

800_P_podlaha_B

Rozměry uvedeny v mm.
Technické změny vyhrazeny.


Podlahová montáž – dopojení skrz stropnici

800_P_Stropnice_A


Pohled shora
Volná montáž v prostoru s flexibilním přívodem



800_P_strop_B

Jednotku je nutné vždy umístit na rovný povrch s dostatečnou nosností, zajistit
její správnou orientaci s ohledem na vzduchovody a celkový výsledný spád
odpadního systému (min. 3°).

Objednávkový kód

Příklad objednacího kódu: VB1-0800-PD-PHL
Jednotka VENTBOX 800 Public první generace pro decentrální rozvod vzduchu, EC motory s konstantním průtokem verze Premium, se standardním deskovým protiproudým výměníkem tepla a levou variantou připojení.
Typ rekuperační jednotky
Generace

Výkon

Design
Typ rekuperace

Výbava
Typ výměníku tepla
Strana připojení
V B
1
-
0800
-
P
D
-
P
H
L
VB VENTBOX





Public
Decentrální

P - Premium
H - standardní
E - entalpický
levá

Kontaktujte nás

Pro více informací náš neváhejte kontaktovat

Odesláním formuláře souhlasíte se zpracováním osobních údajů.
