KORAFLEX Optimal-V FVO

nejvíce rozměrů

KORAFLEX Optimal-V FVO je nejrozsáhlejší modelová řada podlahových konvektorů s nucenou konvekcí určených k vytápění. Podlahové konvektory Optimal-V je možné osadit širokou škálou krycích mřížek a rámečků. Vyznačují se tichým provozem a je možné je připojit na systém BMS (Building Management System).

Varianta Economic – černě lakovaná pozinkovaná vana, výměník tepla bez povrchové úpravy
Varianta Exclusive – černě lakovaná pozinkovaná vana, černě lakovaný výměník tepla

heat pump

Technické údaje Poptávka
id 455591
  • Topení
  • Nucená konvekce
  • Nízká spotřeba el. energie
  • Heat pump synergy
Varianta Economic černě lakovaná pozinkovaná vana, výměník tepla bez povrchové úpravy
Varianta Exclusive černě lakovaná pozinkovaná vana, černě lakovaný výměník tepla (RAL 9005)
Hloubka [mm] 70, (80*), 90, 110, 130 mm
Šířka [mm] (160*), 200, 260, 320, 400 mm
  * šířka 160 mm je dostupná pouze s hloubkou 80 mm
Délka [mm] 800 až 3 000 mm (po 200 mm)
Tepelný výkon [W] od 54 do 16 763 W
Maximální provozní přetlak [MPa] 1,2 MPa
Maximální provozní teplota [°C] 90 °C
Připojovací závit vnitřní G ½"
Stupeň krytí IP 20
Doporučené krycí mřížky  FK-PM
info
Krycí mřížka Cross nebo Robust – projektové řešení – nutné objednat současně s podlahovým konvektorem.
V případě požadavku na osazení podlahového konvektoru s ventilátorem lineární (podélnou) krycí mřížkou je nutná konzultace a
případná technická úprava vany konvektoru. Mřížka musí jít současně s podlahovým konvektorem.

Tepelné výkony [W] při t1/t2/ti/EN 16430.
Chlazení je možné pouze v nekondenzačním pásmu tj. nad teplotu rosného bodu. Těleso nemá zabudovaný odtok kondenzátu.
Rozměry jsou uvedeny v mm.

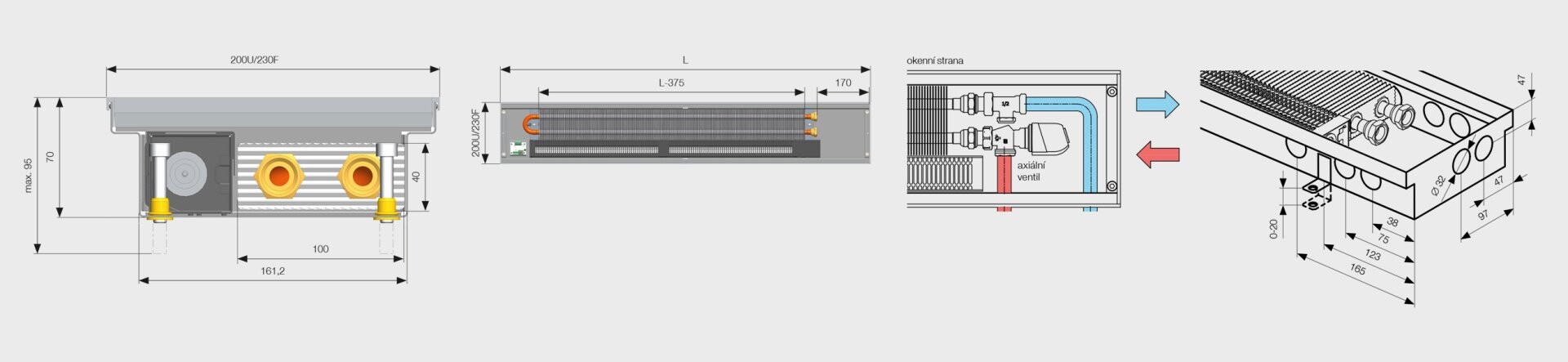

KORAFLEX Optimal-V FVO / hloubka 70 / šířka 200

Tepelný výkon

Hloubka 70 / Šířka 200
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Hloubka 70 / Šířka 260
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Hloubka 70 / Šířka 320
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 1 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 1 20,1 28,1
1200 2 2 28,3 36,3
1200 3 3 31,0 39,0
1400 0 0 - -
1400 1 1 20,8 28,8
1400 2 2 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 1 21,2 29,2
1600 2 2 29,5 37,5
1600 3 4 32,4 40,4
1800 0 0 - -
1800 1 1 22,0 30,0
1800 2 2 30,1 38,1
1800 3 4 32,9 40,9
2000 0 0 - -
2000 1 1 21,9 29,9
2000 2 3 30,5 38,5
2000 3 6 33,5 41,5
2200 0 0 - -
2200 1 2 22,2 30,2
2200 2 4 30,9 38,9
2200 3 6 34,0 42,0
2400 0 0 - -
2400 1 2 22,4 30,4
2400 2 4 31,3 39,3
2400 3 7 34,5 42,5
2600 0 0 - -
2600 1 2 22,7 30,7
2600 2 4 31,6 39,6
2600 3 8 34,9 42,9
2800 0 0 - -
2800 1 2 22,7 30,7
2800 2 5 31,9 39,9
2800 3 9 35,3 43,3
3000 0 0 - -
3000 1 2 23,1 31,1
3000 2 5 32,2 40,2
3000 3 9 35,6 43,6
Hloubka 80 / Šířka 160
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 2 3 33,4 41,4
1200 0 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 2 34,3 42,3
1400 0 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 2 34,8 42,8
1600 0 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 3 35,4 43,4
1800 0 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 3 35,6 43,6
2000 0 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 3 36,3 44,3
2200 0 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 4 36,7 44,7
2400 0 0 - -
2400 1 2 19,0 27,0
2400 2 3 28,5 36,5
2400 3 5 37,0 45,0
2600 0 0 - -
2600 1 2 19,1 27,1
2600 2 3 28,9 36,9
2600 3 5 37,4 45,4
2800 0 0 - -
2800 1 2 18,5 26,5
2800 2 4 29,6 37,6
2800 3 6 37,8 45,8
3000 0 0 - -
3000 1 2 19,4 27,4
3000 2 4 29,5 37,5
3000 3 6 38,0 46,0
Hloubka 90 / Šířka 200
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Hloubka 90 / Šířka 260
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Hloubka 90 / Šířka 320
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 4 31,5 39,5
1600 3 5 34,0 42,0
1800 0 0 - -
1800 1 2 24,6 32,6
1800 2 5 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 5 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 5 32,4 40,4
2200 3 8 35,0 43,0
2400 0 0 - -
2400 1 3 25,3 33,3
2400 2 7 32,7 40,7
2400 3 9 35,2 43,2
2600 0 0 - -
2600 1 3 25,4 33,4
2600 2 8 33,0 41,0
2600 3 11 35,4 43,4
2800 0 0 - -
2800 1 4 24,6 32,6
2800 2 8 33,4 41,4
2800 3 11 35,6 43,6
3000 0 0 - -
3000 1 5 25,7 33,7
3000 2 11 33,4 41,4
3000 3 15 35,9 43,9
Hloubka 90 / Šířka 400
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 21,7 29,7
800 2 2 27,5 35,5
800 3 2 30,2 38,2
1000 0 0 - -
1000 1 2 22,0 30,0
1000 2 3 28,2 36,2
1000 3 3 30,8 38,8
1200 0 0 - -
1200 1 2 22,3 30,3
1200 2 3 28,8 36,8
1200 3 4 31,2 39,2
1400 0 0 - -
1400 1 2 22,5 30,5
1400 2 3 29,3 37,3
1400 3 4 31,8 39,8
1600 0 0 - -
1600 1 2 22,7 30,7
1600 2 3 29,7 37,7
1600 3 4 32,2 40,2
1800 0 0 - -
1800 1 2 22,9 30,9
1800 2 5 30,0 38,0
1800 3 7 32,9 40,9
2000 0 0 - -
2000 1 3 23,0 31,0
2000 2 5 30,4 38,4
2000 3 7 32,9 40,9
2200 0 0 - -
2200 1 3 23,1 31,1
2200 2 5 30,7 38,7
2200 3 7 33,2 41,2
2400 0 0 - -
2400 1 4 23,3 31,3
2400 2 6 30,9 38,9
2400 3 8 33,4 41,4
2600 0 0 - -
2600 1 4 23,4 31,4
2600 2 8 31,2 39,2
2600 3 11 33,6 41,6
2800 0 0 - -
2800 1 4 23,5 31,5
2800 2 9 31,4 39,4
2800 3 12 33,7 41,7
3000 0 0 - -
3000 1 4 23,6 31,6
3000 2 10 31,6 39,6
3000 3 14 34,1 42,1
Hloubka 110 / Šířka 200
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 0 - -
1800 1 2 22,0 30,0
1800 2 4 30,1 38,1
1800 3 5 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 6 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 6 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 6 31,3 39,3
2400 3 8 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 7 31,6 39,6
2600 3 9 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 7 31,9 39,9
2800 3 9 35,3 43,3
3000 0 0 - -
3000 1 4 23,1 31,1
3000 2 8 32,2 40,2
3000 3 11 35,6 43,6
Hloubka 110 / Šířka 260
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 6 32,4 40,4
1800 0 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 8 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 8 33,5 41,5
2200 0 0 - -
2200 1 4 22,2 30,2
2200 2 6 30,9 38,9
2200 3 8 34,0 42,0
2400 0 0 - -
2400 1 4 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 4 22,7 30,7
2600 2 9 31,6 39,6
2600 3 13 34,9 42,9
2800 0 0 - -
2800 1 4 22,7 30,7
2800 2 10 31,9 39,9
2800 3 14 35,3 43,3
3000 0 0 - -
3000 1 5 23,1 31,1
3000 2 12 32,2 40,2
3000 3 17 35,6 43,6
Hloubka 110 / Šířka 320
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 5 31,5 39,5
1600 3 7 34,0 42,0
1800 0 0 - -
1800 1 3 24,6 32,6
1800 2 6 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 6 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 6 32,4 40,4
2200 3 7 35,0 43,0
2400 0 0 - -
2400 1 4 25,3 33,3
2400 2 8 32,7 40,7
2400 3 10 35,2 43,2
2600 0 0 - -
2600 1 5 25,4 33,4
2600 2 10 33,0 41,0
2600 3 14 35,4 43,4
2800 0 0 - -
2800 1 5 24,6 32,6
2800 2 12 33,4 41,4
2800 3 16 35,6 43,6
3000 0 0 - -
3000 1 6 25,7 33,7
3000 2 14 33,4 41,4
3000 3 19 35,9 43,9
Hloubka 110 / Šířka 400
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 23,2 31,2
800 2 2 29,3 37,3
800 3 2 32,0 40,0
1000 0 0 - -
1000 1 2 23,6 31,6
1000 2 3 30,0 38,0
1000 3 3 32,6 40,6
1200 0 0 - -
1200 1 2 24,8 32,8
1200 2 3 30,8 38,8
1200 3 4 33,1 41,1
1400 0 0 - -
1400 1 2 24,3 32,3
1400 2 3 31,1 39,1
1400 3 4 33,6 41,6
1600 0 0 - -
1600 1 2 24,5 32,5
1600 2 5 31,5 39,5
1600 3 7 34,0 42,0
1800 0 0 - -
1800 1 3 24,6 32,6
1800 2 6 31,4 39,4
1800 3 7 34,5 42,5
2000 0 0 - -
2000 1 3 24,9 32,9
2000 2 6 32,2 40,2
2000 3 7 34,7 42,7
2200 0 0 - -
2200 1 3 25,1 33,1
2200 2 6 32,4 40,4
2200 3 7 35,0 43,0
2400 0 0 - -
2400 1 4 25,3 33,3
2400 2 8 32,7 40,7
2400 3 10 35,2 43,2
2600 0 0 - -
2600 1 5 25,4 33,4
2600 2 10 33,0 41,0
2600 3 14 35,4 43,4
2800 0 0 - -
2800 1 5 24,6 32,6
2800 2 12 33,4 41,4
2800 3 16 35,6 43,6
3000 0 0 - -
3000 1 6 25,7 33,7
3000 2 14 33,4 41,4
3000 3 19 35,9 43,9
Hloubka 130 / Šířka 260
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 0 - -
1600 1 1 21,2 29,2
1600 2 2 29,5 37,5
1600 3 4 32,4 40,4
1800 0 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 9 32,9 40,9
2000 0 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 9 33,5 41,5
2200 0 0 - -
2200 1 3 22,2 30,2
2200 2 6 30,9 38,9
2200 3 9 34,0 42,0
2400 0 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 0 - -
2600 1 5 22,7 30,7
2600 2 11 31,6 39,6
2600 3 13 34,9 42,9
2800 0 0 - -
2800 1 5 22,7 30,7
2800 2 11 31,9 39,9
2800 3 14 35,3 43,3
3000 0 0 - -
3000 1 6 23,1 31,1
3000 2 13 32,2 40,2
3000 3 17 35,6 43,6
Hloubka 130 / Šířka 320
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 2 23,6 31,6
800 2 3 31,1 39,1
800 3 5 41,3 49,3
1000 0 0 - -
1000 1 2 24,3 32,3
1000 2 4 32,3 40,3
1000 3 7 42,5 50,5
1200 0 0 - -
1200 1 2 25,0 33,0
1200 2 4 33,4 41,4
1200 3 8 43,4 51,4
1400 0 0 - -
1400 1 3 25,5 33,5
1400 2 5 34,1 42,1
1400 3 12 44,2 52,2
1600 0 0 - -
1600 1 3 26,0 34,0
1600 2 5 34,8 42,8
1600 3 14 44,9 52,9
1800 0 0 - -
1800 1 4 26,4 34,4
1800 2 8 35,1 43,1
1800 3 17 45,5 53,5
2000 0 0 - -
2000 1 4 26,8 34,8
2000 2 8 36,0 44,0
2000 3 17 46,1 54,1
2200 0 0 - -
2200 1 4 27,1 35,1
2200 2 9 36,5 44,5
2200 3 20 46,5 54,5
2400 0 0 - -
2400 1 5 27,4 35,4
2400 2 9 36,9 44,9
2400 3 22 47,0 55,0
2600 0 0 - -
2600 1 5 27,7 35,7
2600 2 10 37,4 45,4
2600 3 23 47,4 55,4
2800 0 0 - -
2800 1 5 28,0 36,0
2800 2 10 37,9 45,9
2800 3 28 47,8 55,8
3000 0 0 - -
3000 1 5 28,2 36,2
3000 2 10 38,1 46,1
3000 3 28 48,2 56,2
Hloubka 130 / Šířka 400
Délka Stupeň otáček Tepelný výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 0 - -
800 1 2 23,6 31,6
800 2 3 31,1 39,1
800 3 5 41,3 49,3
1000 0 0 - -
1000 1 2 24,3 32,3
1000 2 4 32,3 40,3
1000 3 7 42,5 50,5
1200 0 0 - -
1200 1 2 25,0 33,0
1200 2 4 33,4 41,4
1200 3 8 43,4 51,4
1400 0 0 - -
1400 1 3 25,5 33,5
1400 2 5 34,1 42,1
1400 3 12 44,2 52,2
1600 0 0 - -
1600 1 3 26,0 34,0
1600 2 5 34,8 42,8
1600 3 14 44,9 52,9
1800 0 0 - -
1800 1 4 26,4 34,4
1800 2 8 35,1 43,1
1800 3 17 45,5 53,5
2000 0 0 - -
2000 1 4 26,8 34,8
2000 2 8 36,0 44,0
2000 3 17 46,1 54,1
2200 0 0 - -
2200 1 4 27,1 35,1
2200 2 9 36,5 44,5
2200 3 20 46,5 54,5
2400 0 0 - -
2400 1 5 27,4 35,4
2400 2 9 36,9 44,9
2400 3 22 47,0 55,0
2600 0 0 - -
2600 1 5 27,7 35,7
2600 2 10 37,4 45,4
2600 3 23 47,4 55,4
2800 0 0 - -
2800 1 5 28,0 36,0
2800 2 10 37,9 45,9
2800 3 28 47,8 55,8
3000 0 0 - -
3000 1 5 28,2 36,2
3000 2 10 38,1 46,1
3000 3 28 48,2 56,2

Chladící výkon

Hloubka 70 / Šířka 200
Délka Stupeň otáček Chladící výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 - 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 - 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 - 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 - 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 - 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 - 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 - 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 - 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 - 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 - 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 - 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 - 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Hloubka 70 / Šířka 260
Délka Stupeň otáček Chladící výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 - 0 - -
800 1 1 17,4 25,4
800 2 1 23,7 31,7
800 3 2 32,5 40,5
1000 0 - 0 - -
1000 1 1 17,7 25,7
1000 2 2 24,7 32,7
1000 3 3 33,4 41,4
1200 0 - 0 - -
1200 1 1 18,5 26,5
1200 2 2 25,9 33,9
1200 3 3 34,3 42,3
1400 0 - 0 - -
1400 1 1 18,2 26,2
1400 2 2 26,1 34,1
1400 3 3 34,8 42,8
1600 0 - 0 - -
1600 1 1 18,4 26,4
1600 2 2 26,7 34,7
1600 3 4 35,4 43,4
1800 0 - 0 - -
1800 1 1 18,6 26,6
1800 2 2 26,4 34,4
1800 3 5 35,6 43,6
2000 0 - 0 - -
2000 1 1 18,8 26,8
2000 2 2 27,7 35,7
2000 3 5 36,3 44,3
2200 0 - 0 - -
2200 1 2 18,9 26,9
2200 2 3 28.1 36,1
2200 3 5 36,7 44,7
2400 0 - 0 - -
2400 1 2 19,0 27,0
2400 2 4 28,5 36,5
2400 3 6 37,0 45,0
2600 0 - 0 - -
2600 1 2 19,1 27,1
2600 2 4 28,9 36,9
2600 3 7 37,4 45,4
2800 0 - 0 - -
2800 1 3 18,5 26,5
2800 2 4 29,6 37,6
2800 3 8 37,8 45,8
3000 0 - 0 - -
3000 1 3 19,4 27,4
3000 2 4 29,5 37,5
3000 3 8 38,0 46,0
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Hloubka 90 / Šířka 200
Délka Stupeň otáček Chladící výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Hloubka 90 / Šířka 260
Délka Stupeň otáček Chladící výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 5 30,1 38,1
1800 3 7 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 7 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 7 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 8 31,6 39,6
2600 3 11 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 8 31,9 39,9
2800 3 11 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 10 32,2 40,2
3000 3 14 35,6 43,6
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Hloubka 110 / Šířka 200
Délka Stupeň otáček Chladící výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 1 19,8 27,8
1000 2 2 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 5 32,4 40,4
1800 0 - 0 - -
1800 1 2 22,0 30,0
1800 2 4 30,1 38,1
1800 3 5 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 5 30,5 38,5
2000 3 6 33,5 41,5
2200 0 - 0 - -
2200 1 3 22,2 30,2
2200 2 5 30,9 38,9
2200 3 6 34,0 42,0
2400 0 - 0 - -
2400 1 3 22,4 30,4
2400 2 6 31,3 39,3
2400 3 8 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 7 31,6 39,6
2600 3 9 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 7 31,9 39,9
2800 3 9 35,3 43,3
3000 0 - 0 - -
3000 1 4 23,1 31,1
3000 2 8 32,2 40,2
3000 3 11 35,6 43,6
Hloubka 110 / Šířka 260
Délka Stupeň otáček Chladící výkon El. příkon / 24 V DC Akustický tlak [dB(A)] Akustický výkon [dB(A)]
800 0 - 0 - -
800 1 1 19,1 27,1
800 2 2 26,6 34,6
800 3 2 28,9 36,9
1000 0 - 0 - -
1000 1 2 19,8 27,8
1000 2 3 27,6 35,6
1000 3 3 30,0 38,0
1200 0 - 0 - -
1200 1 2 20,1 28,1
1200 2 3 28,3 36,3
1200 3 4 31,0 39,0
1400 0 - 0 - -
1400 1 2 20,8 28,8
1400 2 3 29,0 37,0
1400 3 4 31,7 39,7
1600 0 - 0 - -
1600 1 2 21,2 29,2
1600 2 4 29,5 37,5
1600 3 6 32,4 40,4
1800 0 - 0 - -
1800 1 3 22,0 30,0
1800 2 6 30,1 38,1
1800 3 8 32,9 40,9
2000 0 - 0 - -
2000 1 3 21,9 29,9
2000 2 6 30,5 38,5
2000 3 8 33,5 41,5
2200 0 - 0 - -
2200 1 4 22,2 30,2
2200 2 6 30,9 38,9
2200 3 8 34,0 42,0
2400 0 - 0 - -
2400 1 4 22,4 30,4
2400 2 7 31,3 39,3
2400 3 9 34,5 42,5
2600 0 - 0 - -
2600 1 4 22,7 30,7
2600 2 9 31,6 39,6
2600 3 13 34,9 42,9
2800 0 - 0 - -
2800 1 4 22,7 30,7
2800 2 10 31,9 39,9
2800 3 14 35,3 43,3
3000 0 - 0 - -
3000 1 5 23,1 31,1
3000 2 12 32,2 40,2
3000 3 17 35,6 43,6
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.
Tato verze nepodporuje chlazení.



Obsah standardní dodávky
​ ocelová pozinkovaná vana, černě lakovaná RAL 9005
​ Economic – nelakovaný Al/Cu výměník  s odvzdušňovacím ventilem
​ Exclusive – lakovaný Al/Cu výměník s odvzdušňovacím ventilem barva černá RAL 9005
​ sestava nízkoenergetických EC ventilátorů 24 V DC
​ připojovací svorkovnice pro 24 V DC a regulátor (FCR BOX)
​ krycí plechy připojení
​ hliníkový krycí rámeček U – stříbrný elox
​ stavěcí šrouby a 4 fixační kotvy
​ rozpěrky pro správnou instalaci a betonáž
​ krycí deska sololit chránící výměník před nečistotami
​ odolné balení, návod k montáži





Volitelné příslušenství
​ krycí mřížka dle vlastního výběru
​ krycí mřížka Cross nebo Robust – projektové řešení, nutné objednat s podlahovým konvektorem
​ hliníkový rámeček U v provedení el.černý, světlý/tmavý bronz nebo lakovaný dle vzorníku RAL
​ hliníkový rámeček F v provedení el.stříbrný,černý, světlý/tmavý bronz nebo lakovaný dle  RAL
​ regulační šroubení , termostatický ventil, axiální termostatický ventil
​ mosazné koleno ½" × ½" 90°
​ nerezové flexi hadice
​ zdroj stejnosměrného napětí  60 W, 100 W, 150 W, 240 W a 480 W
​ manuální prostorový termostat SIEMENS RAB 21-DC
​ elektronický prostorový termostat s LCD displejem SIEMENS RDG 260T nebo RDG 260KN
​ elektronický prostorový termostat s dotykovým LED displejem HY607LIC
​ termoelektrický pohon  TEP 24 V DC
​ prostorové teplotní čidlo QAA32
​ R-Box
​ akusticky absorpční folie
​ stojánky pro zdvojenou podlahu
​ krycí deska OSB se zvýšenou tuhostí pro montážní účely
Složení konvektoru
FV složení konvektoru



1ocelová pozinkovaná vana, černě lakovaná RAL 9005
2krycí mřížka dle vlastního výběru
3rámeček dle vlastního výběru
4Al/Cu otopný výměník
5fixační kotvy
6stavěcí šrouby
7krycí plechy připojení
8rozpěrka pro správnou instalaci a betonáž
9EC ventilátor 24 V DC
10regulátor (FCR BOX)
Doporučené KRYCÍ MŘÍŽKY
Příčné provedení hliník elox stříbrný

fk_mrizka_AL_stribrna
Podélné provedení hliník elox stříbrný

fk_mrizka_AL_stříbrná_podélná
Příčné provedení hliník elox tmavý bronz

fk_mrizka_AL_tmavý bronz
Podélné provedení hliník elox tmavý bronz

fk_mrizka_AL_tmavý bronz_podélná
Příčné provedení hliník elox světlý bronz

fk_mrizka_AL_světlý bronz
Podélné provedení hliník elox světlý bronz

fk_mrizka_AL_světlý_bronz_podélná
Příčné provedení hliník elox černý

Koraflex-PM-pricna-matny-cerny-elox
Podélné provedení hliník elox černý

Koraflex-PM-podelna-matny-cerny-elox
Příčné provedení ocel

fk_mrizka_podelna_ocel
Podélné provedení ocel

PM_mrizka_podélná_ocel_1
Příčné provedení nerez

fk_mrizka_podelna_nerez_ral
Podélné provedení nerez

PM_mrizka_podélná_nerez_1
Příčné provedení přírodní nebo lakovaný buk

fk_mrizka_drevo_buk
Příčné provedení přírodní nebo lakovaný dub

fk_mrizka_drevo_dub
Příčné provedení přírodní nebo lakovaný mahagon (na poptávku)
fk_mrizka_drevo_mahagon


Cross-ocel (na poptávku)

Cross_2		 Robust ocel/nerez   (na poptávku)

Robust
Provedení ráměčků
Optimal rámečky
KORAFLEX Optimal-V FVO
FVO přehled
hloubka 70 mm/šířka 200 mm
FV - h70,s200 - rozmery - 1 FV - h70,s200 - rozmery - 2 FV - h70,s200 - rozmery - 3 připojení 70_200

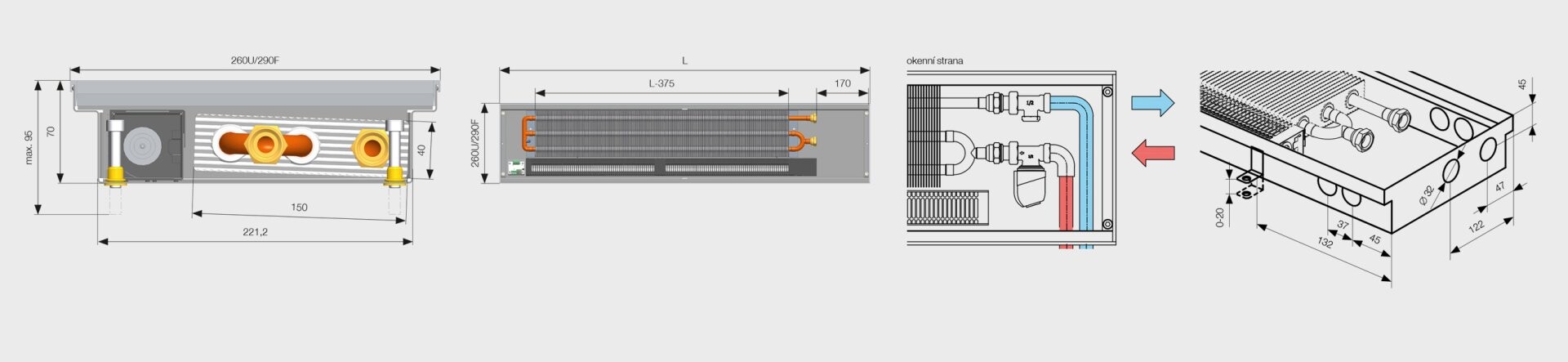

hloubka 70 mm/šířka 260 mm
FV - h70,s260 - rozmery - 1 FV - h70,s260 - rozmery - 2 FV - h70,s260 - rozmery - 3 připojení 70_260

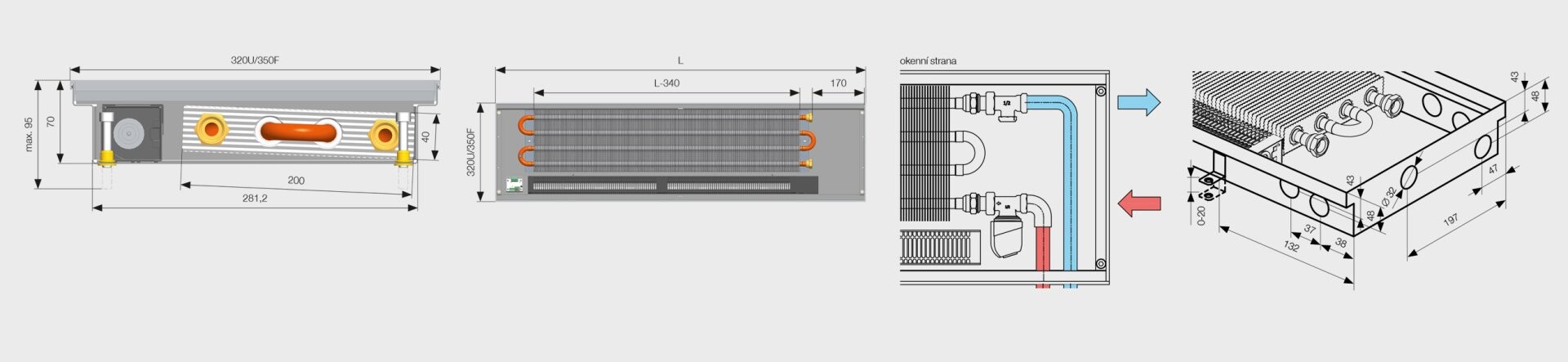

hloubka 70 mm/šířka 320 mm
FV - h70,s320 - rozmery - 1 FV - h70,s320 - rozmery - 2 FV - h70,s320 - rozmery - 3 připojení 70_320

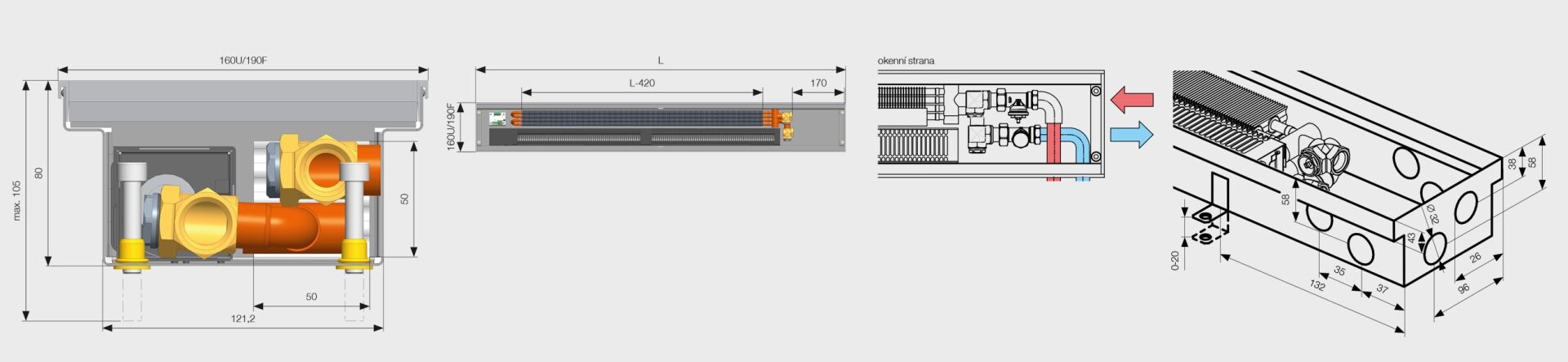

hloubka 80 mm/šířka 160 mm
FV - h80,s160 - rozmery - 1 FV - h80,s160 - rozmery - 2 FV - h80,s160 - rozmery - 3 připojení 80_160

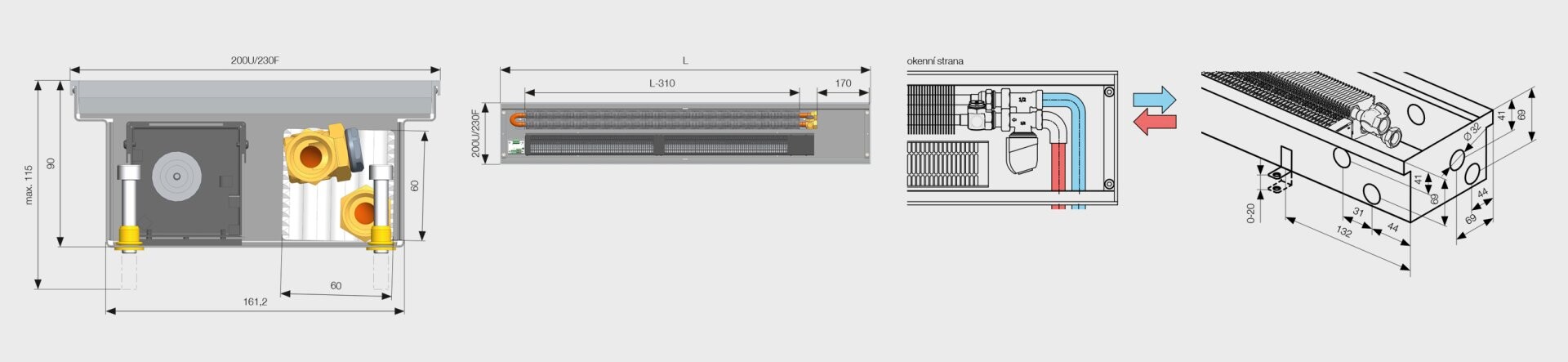

hloubka 90 mm/šířka 200 mm
FV - h90,s200 - rozmery - 1 FV - h90,s200 - rozmery - 2 FV - h90,s200 - rozmery - 3 připojení 90_200
hloubka 90 mm/šířka 260 mm

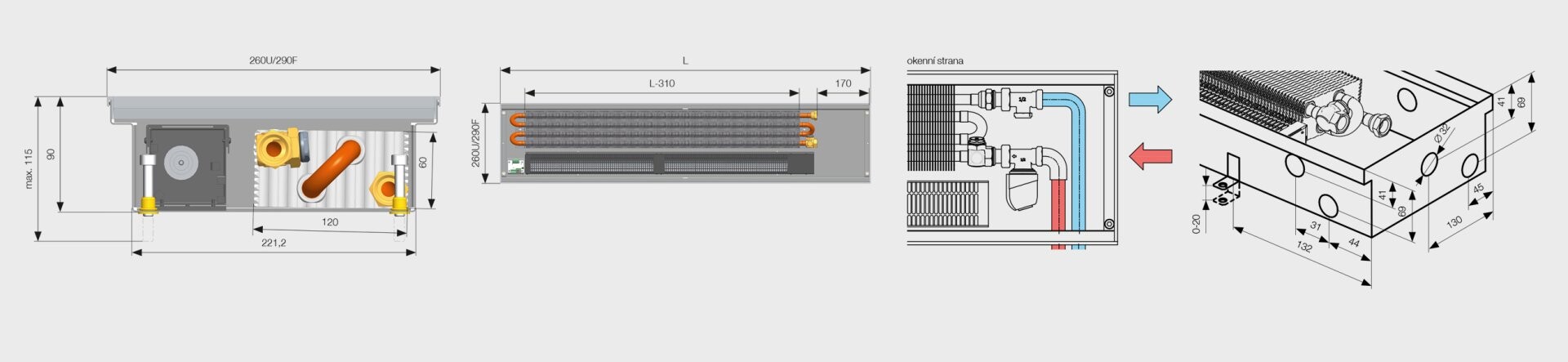

FV - h90,s260 - rozmery - 1 FV - h90,s260 - rozmery - 2 FV - h90,s260 - rozmery - 3 připojení 90_260
hloubka 90 mm/šířka 320 mm

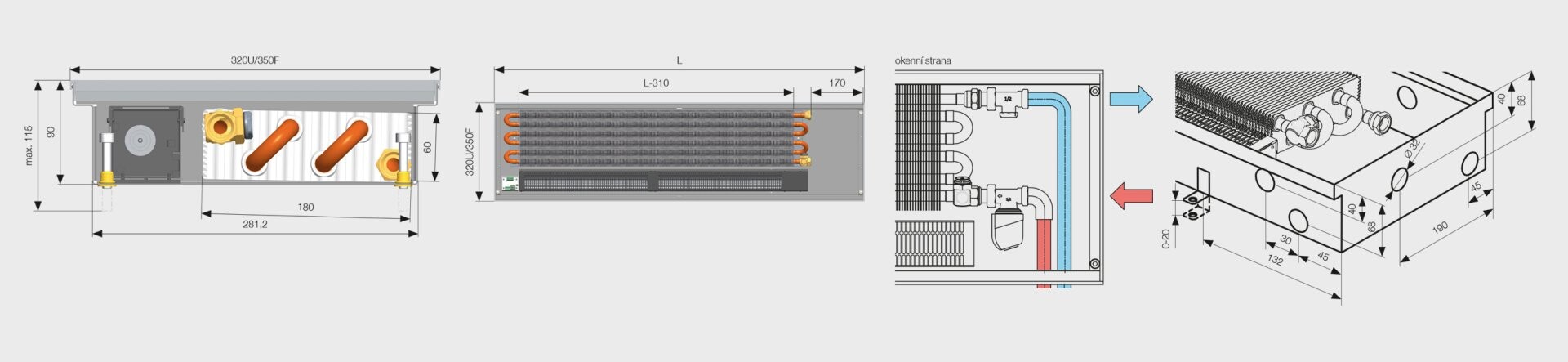

FV - h90,s320 - rozmery - 1 FV - h90,s320 - rozmery - 2 FV - h90,s320 - rozmery - 3 připojení 90_320
hloubka 90 mm/šířka 400 mm

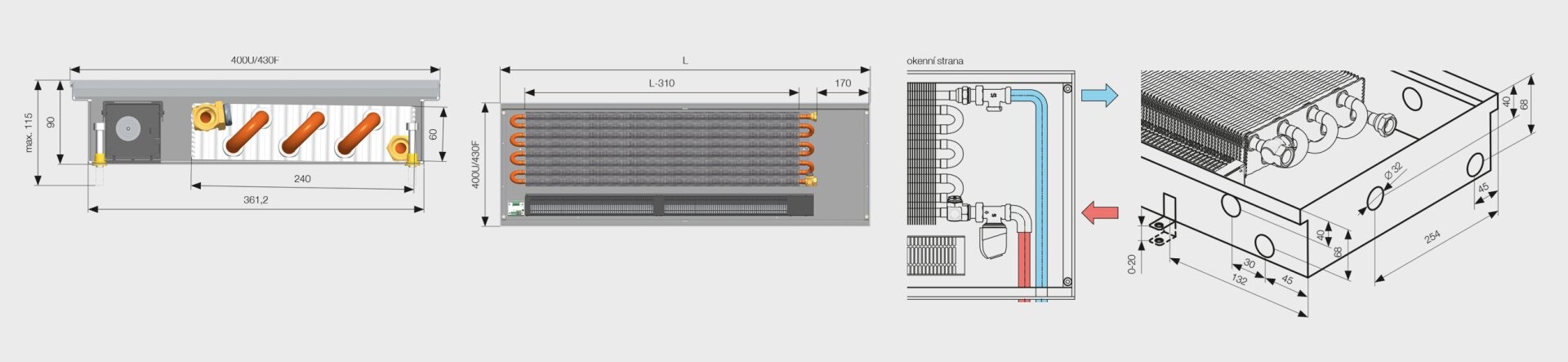

FV - h90,s400 - rozmery - 1 FV - h90,s400 - rozmery - 2 FV - h90,s400 - rozmery - 3 připojení 90_400

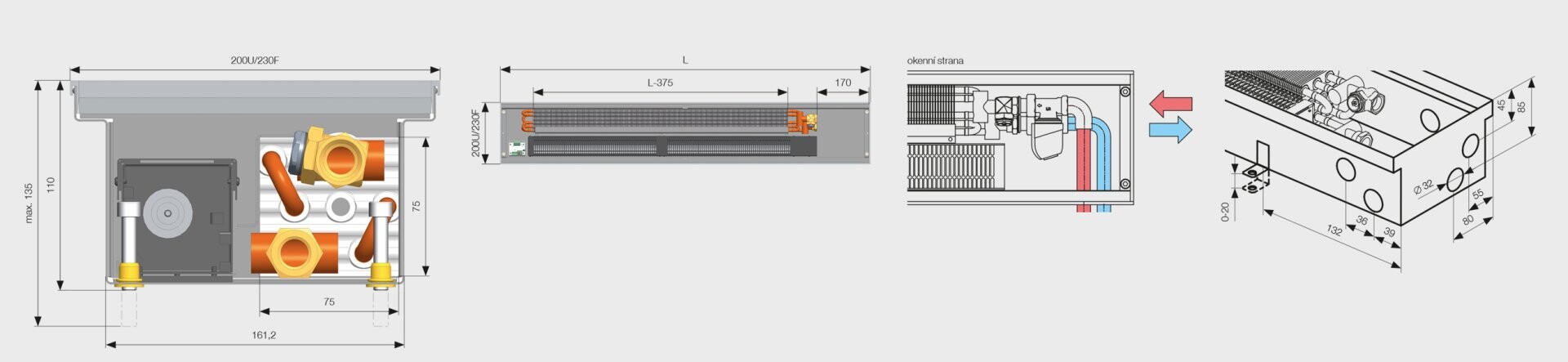

hloubka 110 mm/šířka 200 mm
FVO_11_20 FV - h110,s200 - rozmery - 2 FV - h110,s200 - rozmery - 3 připojení 110_200
hloubka 110 mm/šířka 260 mm

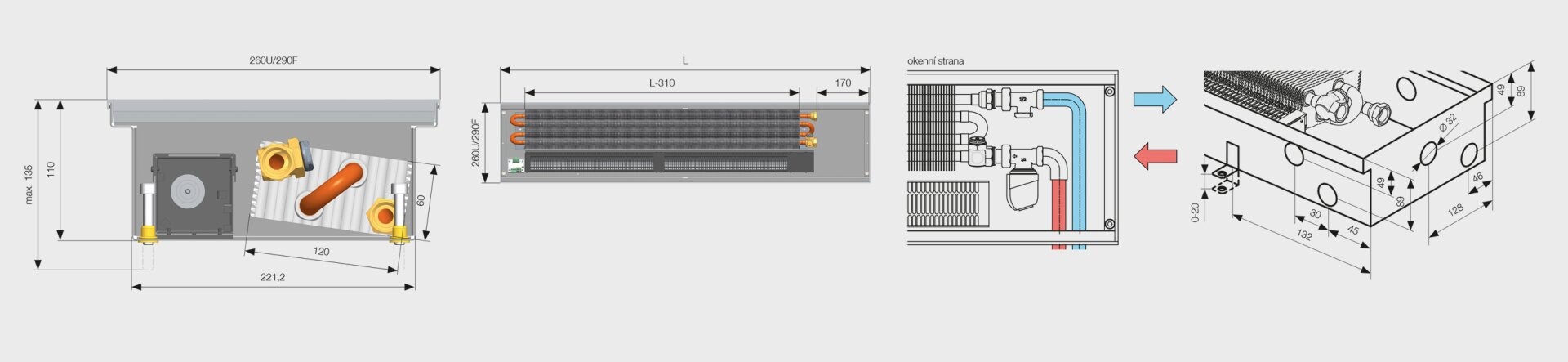

FV - h110,s260 - rozmery - 1 FV - h110,s260 - rozmery - 2 FV - h110,s260 - rozmery - 3 připojení 110_260
hloubka 110 mm/šířka 320 mm

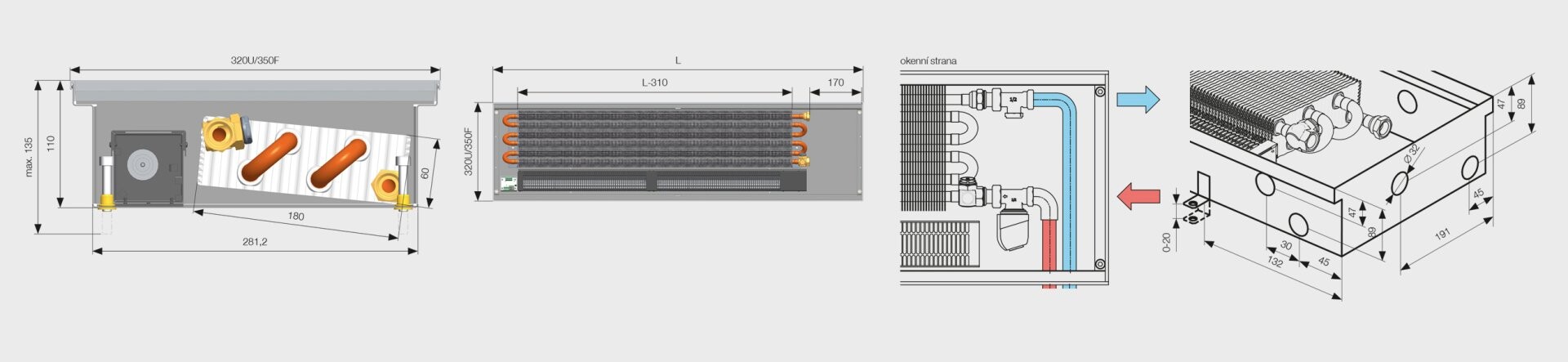

FV - h110,s320 - rozmery - 1 FV - h110,s320 - rozmery FV - h110,s320 - rozmery - 3 připojení 110_320

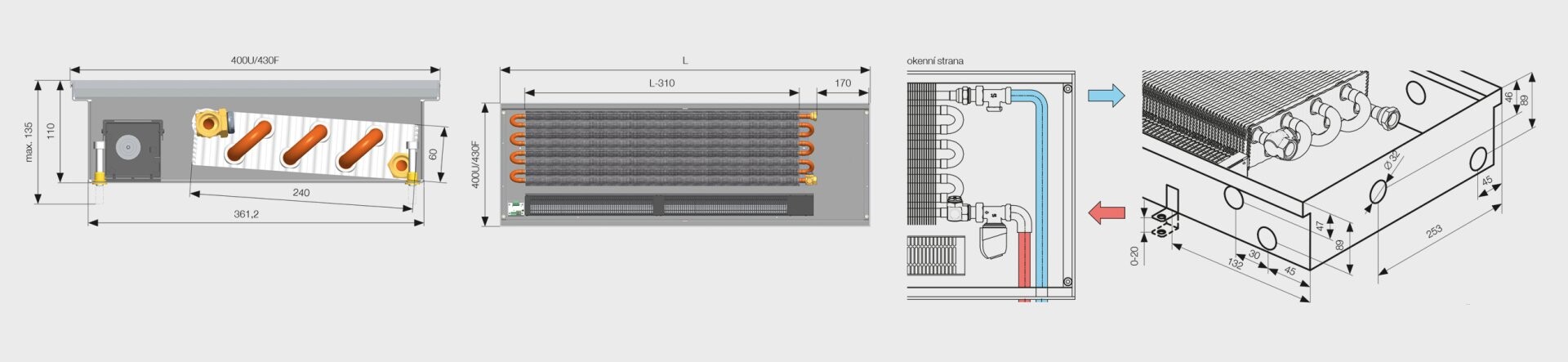

hloubka 110 mm/šířka 400 mm
FV - h110,s400 - rozmery - 1 FV - h110,s400 - rozmery - 2 FV - h110,s400 - rozmery - 3 připojení 110_400
hloubka 130 mm/šířka 260 mm

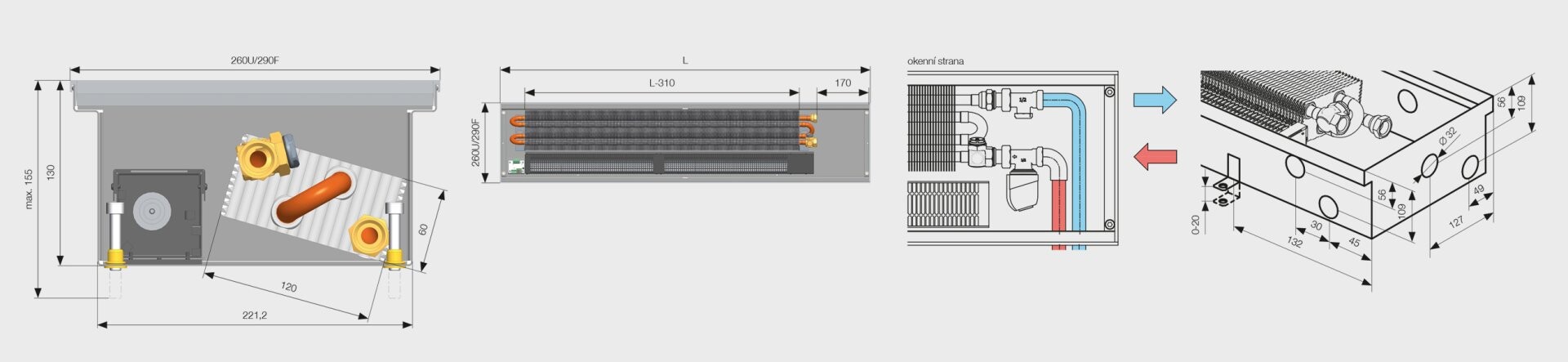

FV - h130,s260 - rozmery - 1 FV - h130,s260 - rozmery - 2 FV - h130,s260 - rozmery - 3 připojení 130_260
hloubka 130 mm/šířka 320 mm

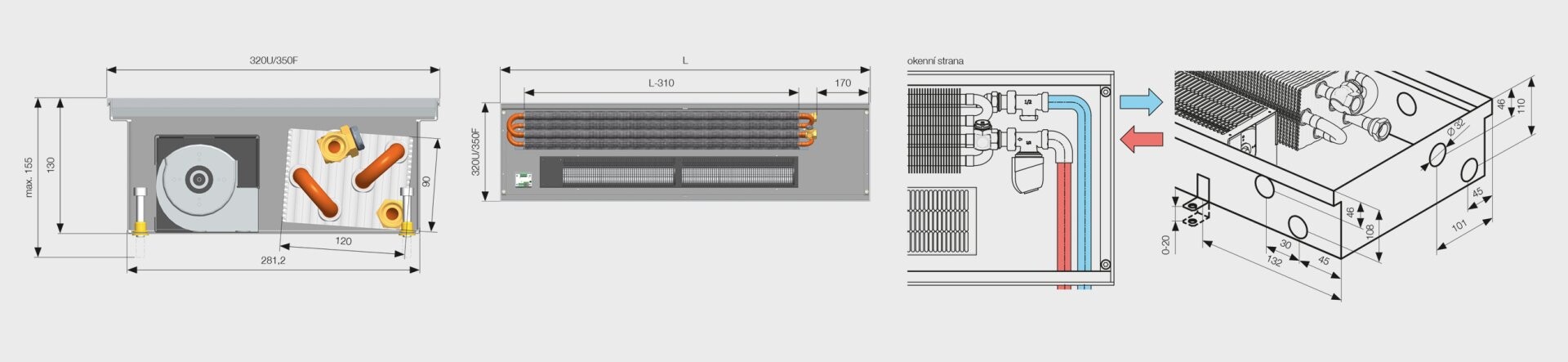

FV - h130,s320 - rozmery - 1 FV - h130,s320 - rozmery - 2 FV - h130,s320 - rozmery - 3 připojení 130_320

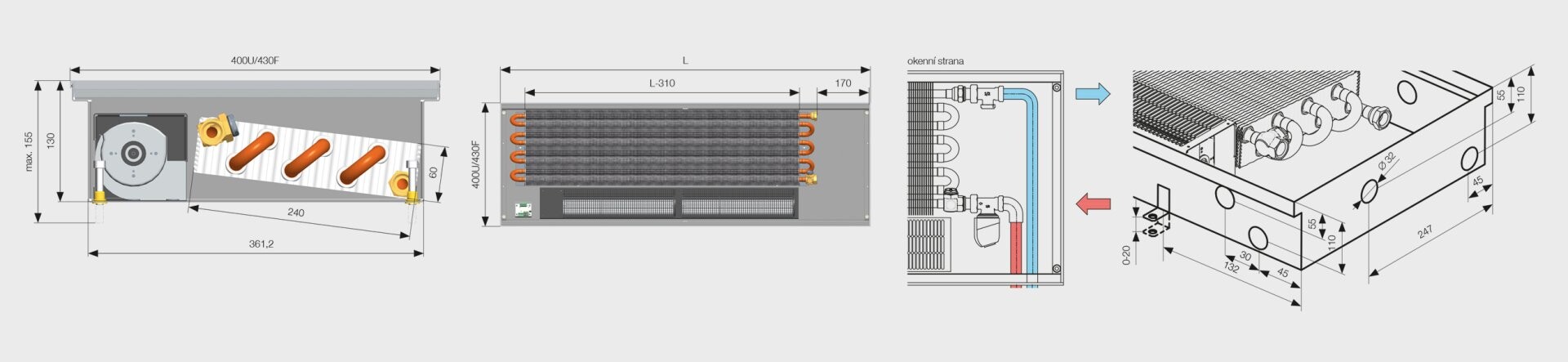

hloubka 130 mm/šířka 400 mm
FV - h130,s400 - rozmery - 1 FV - h130,s400 - rozmery - 2 FV - h130,s400 - rozmery - 3 připojení 130_400

Montáž konvektorů FV

Pro správnou funkci konvektoru je nezbytné dodržet několik obecných zásad

• Správně nainstalovaný podlahový konvektor musí být uložen vodorovně, s výměníkem tepla orientovaným směrem k oknu. Vana konvektoru musí mít rovné, nezdeformované horní okraje, aby byla zajištěna bezchybná funkce krycí mřížky.

Instalace podlahového konvektoru je možná
• do betonové podlahy (standardní stavební řešení)
• do soklu – při rekonstrukcích nebo dodatečných úpravách
• do zdvojených podlah – pomocí speciálních stojánků určených k tomuto účelu

Ve všech případech je nezbytné konvektor pevně ukotvit, aby nedošlo k jeho prošlápnutí a bylo zajištěno dodržení všech technických požadavků na instalaci. Krycí desku doporučujeme ponechat po celou dobu stavebních prací, aby nedošlo ke znečištění vnitřního prostoru konvektoru. Standardně je dodávána nepochozí sololitová deska pro základní ochranu. Pro montážní účely je možné volitelně objednat OSB desku se zvýšenou tuhostí.

•  Doporučený rozměr zástavbového otvoru v podlaze by měl být větší minimálně o 100 mm na délku i šířku, než je rozměr konvektoru.
•  Při použití fixačních kotev, se prodlouží spodní šířka konvektoru o 42 mm z každé strany.
• Při betonáži musí být konvektor horizontálně vyrovnán stavěcími šrouby a zafixován pomocí fixačních kotev, které zabrání posunu konvektoru při následném zalití betonem.
• Doporučujeme připojení na topný systém pomocí uzavíratelného šroubení a termostatického ventilu. Připojení k výměníku je na vnitřní závit G ½. Po zapojení na otopnou soustavu odvzdušněte
a proveďte tlakovou zkoušku.
•  Podlahový konvektor doporučujeme před instalací tepelně zaizolovat na vnějších delších stranách vany (např. polystyrenem), aby se zabránilo tepelným ztrátám do podlahy.
•   Při zalévání betonem je nutné konvektor svisle zatížit.
•  Při betonování je velmi důležité konvektor rozepřít, aby nedošlo k podélnému prohnutí. K tomuto účelu jsou v podlahovém konvektoru instalovány rozpěrky. Po betonáži je možné tyto rozpěrky
jednoduše vyjmout.
•  Při zalévání betonem nebo anhydridem důkladně utěsněte všechny prostupy do konvektoru tak, aby nedošlo k jeho zalití stavebním materiálem. Také doporučujeme vanu konvektoru zaizolovat proti vlhkosti.
•  Pokud konvektor nebudete zalévat betonem, doporučujeme použít jednu z variant zabudování do zdvojené podlahy. Standardní provedení konvektoru není samonosné.
•   Ventilátory jsou připevněny k vaně konvektoru pomocí magnetů. V případě nerezového provedení jsou ventilátory připevněny suchými zipy. Tento systém umožňuje vyjmout ventilátory z konvektoru během montáže tak, aby nedošlo k jejich poškození nebo znečištění apod. Také při běžném provozu je lze ve vypnutém stavu vyjmout a vyčistit.
• Projekt elektrické instalace musí provést osoba s patřičnou odbornou způsobilostí a musí být v souladu s příslušnými normami.
• Montáž a servis elektroinstalace musí provést osoba znalá, s příslušnou odbornou elektrotechnickou kvalifikací.
• Před uvedením do provozu je nutné provést výchozí revizi elektrického zařízení dle příslušných platných norem.

Montáž KORAFLEX s nucenou konvekcí
FVO řez

1 podlahový konvektor bez ventilátoru 2 otopný výměník 3 krycí mřížka 4 krycí rámeček U 5 krycí rámeček F 6 stavěcí šrouby 7 fixační kotvy 8 dělicí příčka od hloubky 300 mm 9 okno 10 čistá podlaha 11 spárovací hmota 12 dilatační spára 13 izolace 14 betonová výplň 15 hrubá podlaha 16 ventilátor

Možnosti zabudování do zdvojené podlahy
Stojánky k montáži podlahového konvektoru do zdvojené podlahy nabízejí efektivní a stabilní řešení. Stojánky jsou vyrobeny z ocelového nelakovaného materiálu a jsou vhodné do zdvojené podlahy s hloubkou až 500 mm.

infoStojánky je nutné objednávat současně s podlahovým konvektorem z důvodu konstrukčních úprav vany!
Některé typy stojánků na zdvojenou podlahu jsou již z části pevnou součástí podlahového konvektoru.

Stojánek do nízké zdvojené podlahy SZP-03
Podlahový konvektor je opatřen vyztužovacími profily a stavěcími šrouby, které vyrovnají konvektor do požadované výšky. Šrouby je nutné ukotvit proti pohybu do podlahy. Vyztužovací profily nejsou
součástí standardního konvektoru a nelze je dodatečně namontovat. Šrouby umožňují nastavení maximální výšky v rozmezí až 30 mm než je výška samotného konvektoru. Doporučujeme pro hloubku zdvojené podlahy, která je větší max. o 30 mm, než je stavební výška konvektoru.

FV - Zdvojene podlahy - stojanky SZP-03

Stojánek do vyšší zdvojené podlahy SZP-10
Jde o individuální řešení vhodné do každého projektu s vyšší zdvojenou podlahou. Jedná se o robustnější variantu stojánků do nízké zdvojené podlahy vybavených jednou podpěrou dna konvektoru. Přesné technické provedení je dohodnuto na základě požadavků zákazníka. Doporučujeme pro hloubku zdvojené podlahy, která je větší max. o 100 mm, než je stavební výška konvektoru.

FV - Zdvojene podlahy - stojanky SZP-10

Stojánek do vysoké zdvojené podlahy SZP-30
Individuální řešení pro vysoké zdvojené podlahy. Jedná se o vyztuženou variantu stojánků do zdvojené podlahy, vybavenou dvěma podpěrami dna konvektoru. Přesné technické provedení je dohodnuto na základě požadavků zákazníka. Doporučujeme pro hloubku zdvojené podlahy, která je větší max. o 300 mm, než je stavební výška konvektoru.

FV - Zdvojene podlahy - stojanky SZP-30


Napojování podlahových konvektorů

Typy van podle umístění přívodů vody a snižování čel pro zapojení do série

Snížení čel van konvektorů se používá tam, kde není žádoucí viditelné napojování konvektorů mezi sebou (řada konvektorů bez přerušení po obvodu místnosti např. administrativní budovy, restaurace, hotely apod.). Při objednání krycí mřížky je nutné uvést do objednacího kódu, že se jedná o krycí mřížku, která bude použitá na konvektor se sníženým čelem.

napojení KORAFLEX FV

Počet ventilátorů v konvektoru Hlučnost – Akustika

počet ventilátorů

Galerie

KORAFLEX Optimal-V FVO
KORAFLEX Optimal-V FVO
KORAFLEX Optimal-V FVO
KORAFLEX Optimal-V FVO
KORAFLEX Optimal-V FVO
KORAFLEX Optimal-V FVO
iKORAFLEX Optimal-V FVO
iKORAFLEX Optimal-V FVO
KORAFLEX Optimal-V FVO
KORAFLEX Optimal-V FVO
KORAFLEX Optimal-V FVO
KORAFLEX Optimal-V FVO
KORAFLEX Optimal-V FVO
KORAFLEX Optimal-V FVO
Zpět na seznam

Kontaktujte nás

Pro více informací náš neváhejte kontaktovat

Odesláním formuláře souhlasíte se zpracováním osobních údajů.
