KORAFLEX Variant F2V

topení nebo chlazení

KORAFLEX Variant F2V slouží k vytápění nebo chlazení místnosti. Dosahuje vysokých tepelných a chladicích výkonů. Je určen pro dvoutrubkové systémy a je opatřen celonerezovou vaničkou k odvodu kondenzátu. Podlahový konvektor F2V je možné řídit prostřednictvím systému BMS (Building Management System) a instaluje se pouze do suchého prostředí.

Technické údaje Poptávka

Topení
Chlazení
Nucená konvekce
Vyšší výkon

KORAFLEX Variant F2V – 11/20	nerezová vana AISI 304 nelakovaná, nelakovaný Al/Cu výměník tepla
Hloubka [mm]	110 mm
Šířka [mm]	200 mm
Délka [mm]	800 až 3 000 mm (po 200 mm)

KORAFLEX Variant F2V – 13/34	vnější ocelová pozinkovaná vana lakovaná černá RAL 9005, spodní nerezová vanička AISI 316 pro odvod kondenzátu
Varianta Economic	nelakovaný Al/Cu výměník tepla
Varianta Exclusive	lakovaný Al/Cu výměník tepla RAL 9005
Hloubka [mm]	130 mm
Šířka [mm]	340 mm
Délka [mm]	1 200, 1 500, 2 000, 2 500, 3 000 mm

Tepelný výkon [W]	od 67 do 14 609 W
Chladící výkon [W]	od 99 do 2 180 W
Maximální provozní přetlak [MPa]	1,2 MPa
Maximální provozní teplota [°C]	90 °C
Připojovací závit	vnitřní G ½"
Stupeň krytí	IP 20
Doporučené krycí mřížky

Krycí mřížka Cross nebo Robust – projektové řešení – nutné objednat současně s podlahovým konvektorem.
V případě požadavku na osazení podlahového konvektoru s ventilátorem lineární (podélnou) krycí mřížkou je nutná konzultace a
případná technická úprava vany konvektoru. Mřížka musí jít současně s podlahovým konvektorem.

Tepelné výkony [W] při t₁/t₂/t_i/EN 16430.
Rozměry jsou uvedeny v mm a zahrnují rámeček U.

Chladící výkony uvedny SENSITIV - chladící výkon skutečně vydaný na ochlazení vzduchu.

Hloubka

Šířka

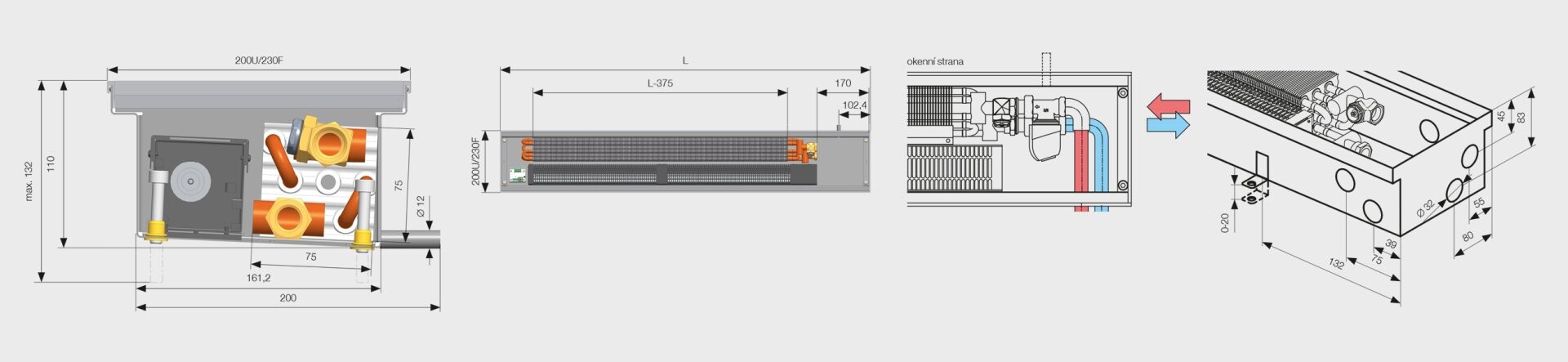

KORAFLEX Variant F2V / hloubka 110 / šířka 200

Tepelný výkon
Chladící výkon

Tepelný výkon

Vstupní teplota v °C

Výstupní teplota v °C

Teplota vzduchu v °C

ΔT

Hloubka 110 / Šířka 200
Délka	Stupeň otáček	Tepelný výkon	El. příkon / 24 V DC	Akustický tlak [dB(A)]	Akustický výkon [dB(A)]
800	0		0	-	-
800	1		1	19,1	27,1
800	2		2	26,6	34,6
800	3		2	28,9	36,9
1000	0		0	-	-
1000	1		1	19,8	27,8
1000	2		2	27,6	35,6
1000	3		2	30,0	38,0
1200	0		0	-	-
1200	1		1	20,1	28,1
1200	2		3	28,3	36,3
1200	3		3	31,0	39,0
1400	0		0	-	-
1400	1		1	20,8	28,8
1400	2		3	29,0	37,0
1400	3		3	31,7	39,7
1600	0		0	-	-
1600	1		2	21,2	29,2
1600	2		3	29,5	37,5
1600	3		5	32,4	40,4
1800	0		0	-	-
1800	1		2	22,0	30,0
1800	2		4	30,1	38,1
1800	3		5	32,9	40,9
2000	0		0	-	-
2000	1		3	21,9	29,9
2000	2		5	30,5	38,5
2000	3		6	33,5	41,5
2200	0		0	-	-
2200	1		3	22,2	30,2
2200	2		5	30,9	38,9
2200	3		6	34,0	42,0
2400	0		0	-	-
2400	1		3	22,4	30,4
2400	2		6	31,3	39,3
2400	3		7	34,5	42,5
2600	0		0	-	-
2600	1		3	22,7	30,7
2600	2		7	31,6	39,6
2600	3		9	34,9	42,9
2800	0		0	-	-
2800	1		3	22,7	30,7
2800	2		7	31,9	39,9
2800	3		9	35,3	43,3
3000	0		0	-	-
3000	1		4	23,1	31,1
3000	2		8	32,2	40,2
3000	3		10	35,6	43,6

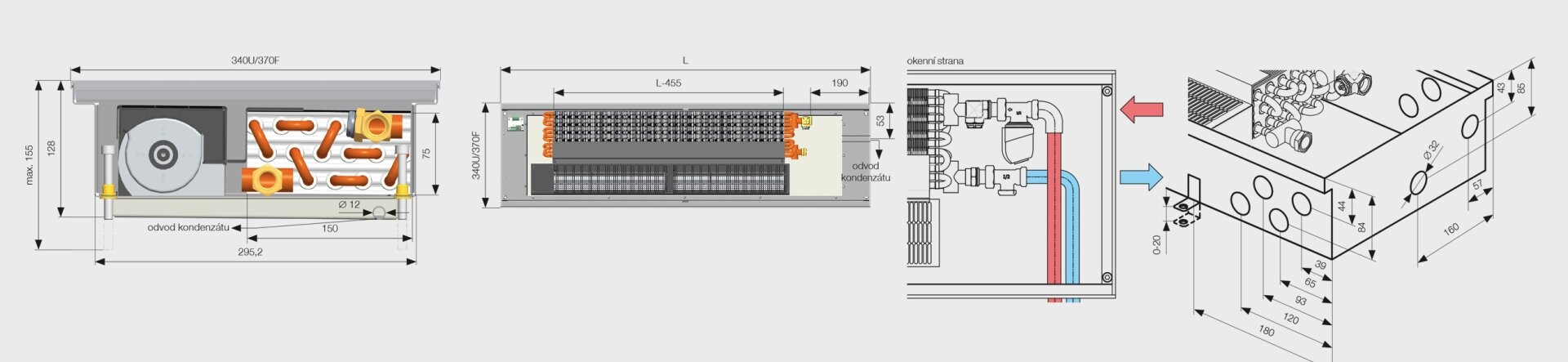

Hloubka 130 / Šířka 340
Délka	Stupeň otáček	Tepelný výkon	El. příkon / 24 V DC	Akustický tlak [dB(A)]	Akustický výkon [dB(A)]
1200	0		0	-	-
1200	1		2	25,0	33,0
1200	2		4	33,4	41,4
1200	3		9	43,4	51,4
1500	0		0	-	-
1500	1		3	26,0	34,0
1500	2		5	34,8	42,8
1500	3		11	44,9	52,9
2000	0		0	-	-
2000	1		5	26,8	34,8
2000	2		8	36,0	44,0
2000	3		17	46,1	54,1
2500	0		0	-	-
2500	1		5	27,7	35,7
2500	2		10	37,4	45,4
2500	3		23	47,4	55,4
3000	0		0	-	-
3000	1		6	28,2	36,2
3000	2		12	38,1	46,1
3000	3		29	48,2	56,2

Chladící výkon

Vstupní teplota v °C

Výstupní teplota v °C

Teplota vzduchu v °C

ΔT

Hloubka 110 / Šířka 200
Délka	Stupeň otáček	Chladící výkon	El. příkon / 24 V DC	Akustický tlak [dB(A)]	Akustický výkon [dB(A)]
800	0	-	0	-	-
800	1		1	19,1	27,1
800	2		2	26,6	34,6
800	3		2	28,9	36,9
1000	0	-	0	-	-
1000	1		1	19,8	27,8
1000	2		2	27,6	35,6
1000	3		2	30,0	38,0
1200	0	-	0	-	-
1200	1		1	20,1	28,1
1200	2		3	28,3	36,3
1200	3		3	31,0	39,0
1400	0	-	0	-	-
1400	1		1	20,8	28,8
1400	2		3	29,0	37,0
1400	3		3	31,7	39,7
1600	0	-	0	-	-
1600	1		2	21,2	29,2
1600	2		3	29,5	37,5
1600	3		5	32,4	40,4
1800	0	-	0	-	-
1800	1		2	22,0	30,0
1800	2		4	30,1	38,1
1800	3		5	32,9	40,9
2000	0	-	0	-	-
2000	1		3	21,9	29,9
2000	2		5	30,5	38,5
2000	3		6	33,5	41,5
2200	0	-	0	-	-
2200	1		3	22,2	30,2
2200	2		5	30,9	38,9
2200	3		6	34,0	42,0
2400	0	-	0	-	-
2400	1		3	22,4	30,4
2400	2		6	31,3	39,3
2400	3		7	34,5	42,5
2600	0	-	0	-	-
2600	1		3	22,7	30,7
2600	2		7	31,6	39,6
2600	3		9	34,9	42,9
2800	0	-	0	-	-
2800	1		3	22,7	30,7
2800	2		7	31,9	39,9
2800	3		9	35,3	43,3
3000	0	-	0	-	-
3000	1		4	23,1	31,1
3000	2		8	32,2	40,2
3000	3		10	35,6	43,6

Hloubka 130 / Šířka 340
Délka	Stupeň otáček	Chladící výkon	El. příkon / 24 V DC	Akustický tlak [dB(A)]	Akustický výkon [dB(A)]
1200	0	-	0	-	-
1200	1		2	25,0	33,0
1200	2		4	33,4	41,4
1200	3		9	43,4	51,4
1500	0	-	0	-	-
1500	1		3	26,0	34,0
1500	2		5	34,8	42,8
1500	3		11	44,9	52,9
2000	0	-	0	-	-
2000	1		5	26,8	34,8
2000	2		8	36,0	44,0
2000	3		17	46,1	54,1
2500	0	-	0	-	-
2500	1		5	27,7	35,7
2500	2		10	37,4	45,4
2500	3		23	47,4	55,4
3000	0	-	0	-	-
3000	1		6	28,2	36,2
3000	2		12	38,1	46,1
3000	3		29	48,2	56,2

Obsah standardní dodávky

F2V 11/20 – nerezová vana AISI 304 nelakovaná, nelakovaný Al/Cu výměník tepla

F2V 13/34 – vnější ocelová pozinkovaná vana lakovaná černá RAL 9005, spodní nerezová vanička AISI 304 pro odvod kondenzátu
– verze Exclusive – lakovaný Al/Cu výměník tepla RAL 9005
– verze Economic – nelakovaný Al/Cu výměník tepla

sestava nízkoenergetických EC ventilátorů 24 V DC

připojovací svorkovnice pro 24 V DC a regulátor (FCR BOX)

krycí plechy připojení

rámeček U – stříbrný elox

stavěcí šrouby a 4 fixační kotvy

rozpěrky pro správnou instalaci a betonáž

krycí deska sololit chránící výměník před nečistotami

odolné balení, návod k montáži

Volitelné příslušenství

krycí mřížka dle vlastního výběru

krycí mřížka Cross nebo Robust – projektové řešení – nutné objednat současně s podlahovým konvektorem

hliníkový rámeček U v provedení elox černý, elox světlý/tmavý bronz nebo lakovaný dle vzorníku RAL

hliníkový rámeček F v provedení elox stříbrný, světlý/tmavý bronz, černý elox nebo lakovaný dle vzorníku RAL

stojánky pro zdvojenou podlahu

regulační šroubení rohové nebo přímé

termostatický ventil rohový nebo přímý

axiální termostatický ventil

tlakově nezávislý ventil s redukcí

mosazné koleno ½" × ½" 90°

nerezové flexi hadice

termoelektrický pohon TEP 24

termostat SIEMENS RDG 260T, RDG 260KN, HY607LIC

manuální termostat SIEMENS RAB 21-DC

prostorové teplotní čidlo QAA32

zdroj stejnosměrného napětí 24 V DC

R-Box

akusticky absorpční folie

krycí deska OSB se zvýšenou tuhostí pro montážní účely

Doporučené KRYCÍ MŘÍŽKY

Příčné provedení hliník elox stříbrný	Podélné provedení hliník elox stříbrný	Příčné provedení hliník elox tmavý bronz	Podélné provedení hliník elox tmavý bronz
Příčné provedení hliník elox světlý bronz	Podélné provedení hliník elox světlý bronz	Příčné provedení hliník elox černý	Podélné provedení hliník elox černý
Příčné provedení ocel	Podélné provedení ocel	Příčné provedení nerez	Podélné provedení nerez
Příčné provedení přírodní nebo lakovaný buk	Příčné provedení přírodní nebo lakovaný dub	Příčné provedení přírodní nebo lakovaný mahagon (na poptávku)
Cross-ocel (na poptávku)	Robust ocel/nerez (na poptávku)

Provedení rámečků

Montáž konvektorů FV

Pro správnou funkci konvektoru je nezbytné dodržet několik obecných zásad

• Správně nainstalovaný podlahový konvektor musí být uložen vodorovně, s výměníkem tepla orientovaným směrem k oknu. Vana konvektoru musí mít rovné, nezdeformované horní okraje, aby byla zajištěna bezchybná funkce krycí mřížky.

Instalace podlahového konvektoru je možná
• do betonové podlahy (standardní stavební řešení)
• do soklu – při rekonstrukcích nebo dodatečných úpravách
• do zdvojených podlah – pomocí speciálních stojánků určených k tomuto účelu

Ve všech případech je nezbytné konvektor pevně ukotvit, aby nedošlo k jeho prošlápnutí a bylo zajištěno dodržení všech technických požadavků na instalaci. Krycí desku doporučujeme ponechat po celou dobu stavebních prací, aby nedošlo ke znečištění vnitřního prostoru konvektoru. Standardně je dodávána nepochozí sololitová deska pro základní ochranu. Pro montážní účely je možné volitelně objednat OSB desku se zvýšenou tuhostí.

• Doporučený rozměr zástavbového otvoru v podlaze by měl být větší minimálně o 100 mm na délku i šířku, než je rozměr konvektoru.
• Při použití fixačních kotev, se prodlouží spodní šířka konvektoru o 42 mm z každé strany.
• Při betonáži musí být konvektor horizontálně vyrovnán stavěcími šrouby a zafixován pomocí fixačních kotev, které zabrání posunu konvektoru při následném zalití betonem.
• Doporučujeme připojení na topný systém pomocí uzavíratelného šroubení a termostatického ventilu. Připojení k výměníku je na vnitřní závit G ½. Po zapojení na otopnou soustavu odvzdušněte a proveďte tlakovou zkoušku.
• Podlahový konvektor doporučujeme před instalací tepelně zaizolovat na vnějších delších stranách vany (např. polystyrenem), aby se zabránilo tepelným ztrátám do podlahy.
• Při zalévání betonem je nutné konvektor svisle zatížit.
• Při betonování je velmi důležité konvektor rozepřít, aby nedošlo k podélnému prohnutí. K tomuto účelu jsou v podlahovém konvektoru instalovány rozpěrky. Po betonáži je možné tyto rozpěrky jednoduše vyjmout.
• Při zalévání betonem nebo anhydridem důkladně utěsněte všechny prostupy do konvektoru tak, aby nedošlo k jeho zalití stavebním materiálem. Také doporučujeme vanu konvektoru zaizolovat proti vlhkosti.
• Pokud konvektor nebudete zalévat betonem, doporučujeme použít jednu z variant zabudování do zdvojené podlahy. Standardní provedení konvektoru není samonosné.
• Konvektory s chlazením KORAFLEX Variant F2V a F4V mají standardně zabudovaný odtok
pro kondenzát nebo přelivové vody. Varianta F2V 11/20 má odtokovou trubičku umístěnou směrem ke zdi. Při montáži všech uvedených typů je nutné propojit trubičku na dně konvektoru s potrubím se zajištěným spádem pro odvod přelivové vody nebo kondenzátu. Odtok doporučujeme vybavit sifonem proti zápachu.
• Ventilátory jsou připevněny k vaně konvektoru pomocí magnetů. V případě nerezového provedení jsou ventilátory připevněny suchými zipy. Tento systém umožňuje vyjmout ventilátory z konvektoru během montáže tak, aby nedošlo k jejich poškození nebo znečištění apod. Také při běžném provozu je lze ve vypnutém stavu vyjmout a vyčistit.
• Projekt elektrické instalace musí provést osoba s patřičnou odbornou způsobilostí a musí být v souladu s příslušnými normami.
• Montáž a servis elektroinstalace musí provést osoba znalá, s příslušnou odbornou elektrotechnickou kvalifikací.
• Před uvedením do provozu je nutné provést výchozí revizi elektrického zařízení dle příslušných platných norem.

Montáž KORAFLEX s nucenou konvekcí

1 podlahový konvektor bez ventilátoru 2 otopný výměník 3 krycí mřížka 4 krycí rámeček U 5 krycí rámeček F 6 stavěcí šrouby 7 fixační kotvy 8 dělicí příčka od hloubky 300 mm 9 okno 10 čistá podlaha 11 spárovací hmota 12 dilatační spára 13 izolace 14 betonová výplň 15 hrubá podlaha 16 ventilátor

Možnosti zabudování do zdvojené podlahy

Stojánky k montáži podlahového konvektoru do zdvojené podlahy nabízejí efektivní a stabilní řešení. Stojánky jsou vyrobeny z ocelového nelakovaného materiálu a jsou vhodné do zdvojené podlahy s hloubkou až 500 mm.

Stojánky je nutné objednávat současně s podlahovým konvektorem z důvodu konstrukčních úprav vany!
Některé typy stojánků na zdvojenou podlahu jsou již z části pevnou součástí podlahového konvektoru.

Stojánek do nízké zdvojené podlahy SZP-03
Podlahový konvektor je opatřen vyztužovacími profily a stavěcími šrouby, které vyrovnají konvektor do požadované výšky. Šrouby je nutné ukotvit proti pohybu do podlahy. Vyztužovací profily nejsou
součástí standardního konvektoru a nelze je dodatečně namontovat. Šrouby umožňují nastavení maximální výšky v rozmezí až 30 mm než je výška samotného konvektoru. Doporučujeme pro hloubku zdvojené podlahy, která je větší max. o 30 mm, než je stavební výška konvektoru.

Stojánek do vyšší zdvojené podlahy SZP-10
Jde o individuální řešení vhodné do každého projektu s vyšší zdvojenou podlahou. Jedná se o robustnější variantu stojánků do nízké zdvojené podlahy vybavených jednou podpěrou dna konvektoru. Přesné technické provedení je dohodnuto na základě požadavků zákazníka. Doporučujeme pro hloubku zdvojené podlahy, která je větší max. o 100 mm, než je stavební výška konvektoru.

Stojánek do vysoké zdvojené podlahy SZP-30
Individuální řešení pro vysoké zdvojené podlahy. Jedná se o vyztuženou variantu stojánků do zdvojené podlahy, vybavenou dvěma podpěrami dna konvektoru. Přesné technické provedení je dohodnuto na základě požadavků zákazníka. Doporučujeme pro hloubku zdvojené podlahy, která je větší max. o 300 mm, než je stavební výška konvektoru.

Napojování podlahových konvektorů

Typy van podle umístění přívodů vody a snižování čel pro zapojení do série

Snížení čel van konvektorů se používá tam, kde není žádoucí viditelné napojování konvektorů mezi sebou (řada konvektorů bez přerušení po obvodu místnosti např. administrativní budovy, restaurace, hotely apod.). Při objednání krycí mřížky je nutné uvést do objednacího kódu, že se jedná o krycí mřížku, která bude použitá na konvektor se sníženým čelem.
