Pro správnou funkci konvektoru je nezbytné dodržet několik obecných zásad • Správně nainstalovaný konvektor je uložen vodorovně s výměníkem tepla blíže k oknu. Vana konvektoru má horní okraje rovné (nezborcené a neprohnuté), aby byla zajištěna správná funkce krycí mřížky. • Doporučená vzdálenost instalace podlahového konvektoru od stěny/okna je maximálně 100 mm. • Doporučujeme připojení na topný systém pomocí uzavíratelného šroubení a termostatického ventilu. Připojení k výměníku je na vnitřní závit G ½. Po zapojení na otopnou soustavu odvzdušněte a proveďte tlakovou zkoušku. • Při betonáži musí být konvektor horizontálně vyrovnán stavěcími šrouby a zafixován do podlahy pomocí fixačních kotev, které zabrání posunu konvektoru při následném zalití betonem. • Při zalévání betonem je rovněž možné konvektor svisle zatížit. • Fixační kotvy rozšíří zástavbovou šířku spodní strany podlahového konvektoru z každé strany o
42 mm. • Při betonování je velmi důležité konvektor rozepřít, aby nedošlo k podélnému prohnutí. K tomuto účelu jsou v podlahovém konvektoru instalovány rozpěrky. Po betonáži, je možné tyto rozpěrky jednoduše vyjmout. • Při zalévání betonem nebo anhydridem je nutné důkladně utěsnit všechny prostupy do konvektoru tak, aby nedošlo k jeho zalití stavebním materiálem. Také doporučujeme vanu konvektoru zaizolovat proti vlhkosti. • Pokud konvektor nebudete zalévat betonem, je nutné použít jednu z variant zabudování do zdvojené podlahy. Standardní provedení konvektoru není samonosné. • Doporučujeme konvektor podél výměníku na boku vnější strany vany tepelně zaizolovat (např. polystyren), aby nedocházelo k tepelným ztrátám do podlahy. • Pro konvektor s ventilátorem doporučujeme provézt fixaci a zvukovou izolaci tak, že se konvektor zalije podél boků a pode dnem řídkým betonem. • Aby se zabránilo znečištění vnitřku konvektoru, doporučujeme krycí desku ponechat po celou dobu stavebních prací. Standardně je dodávaná krycí deska sololit, která není pochozí a slouží pouze k zakrytí podlahového konvektoru před drobnými nečistotami po dobu montáže. Desku OSB ze zvýšenou tuhostí pro montážní účely, lze objednat z volitelného příslušenství. • Konvektory s chlazením KORAFLEX Variant F2V a F4V a do vlhkého prostředí Pool-V FVP mají standardně zabudovaný odtok pro kondenzát nebo přelivové vody. Varianta F2V 11/20 a provedení Pool-V má odtokovou trubičku umístěnou směrem ke zdi. Při montáži všech uvedených typů je nutné propojit trubičku na dně konvektoru s potrubím se zajištěným spádem pro odvod přelivové vody nebo kondenzátu. Odtok doporučujeme vybavit sifonem proti zápachu. • Ventilátory jsou připevněny k vaně konvektoru pomocí magnetů. V případě nerezového provedení jsou ventilátory připevněny suchými zipy. Tento systém umožňuje vyjmout ventilátory z konvektoru během montáže tak, aby nedošlo k jejich poškození nebo znečištění apod. Také při běžném provozu je lze ve vypnutém stavu vyjmout a vyčistit. U všech modelových řad, kromě řady Pool, jsou ventilátory instalovány tak, aby směřoval proud vzduchu přímo na okno. • Projekt elektrické instalace musí provést osoba s patřičnou odbornou způsobilostí a musí být v souladu s příslušnými normami. • Montáž a servis elektroinstalace musí provést osoba znalá, s příslušnou odbornou elektrotechnickou kvalifikací. • Před uvedením do provozu je nutné provést výchozí revizi elektrického zařízení dle příslušných platných norem.

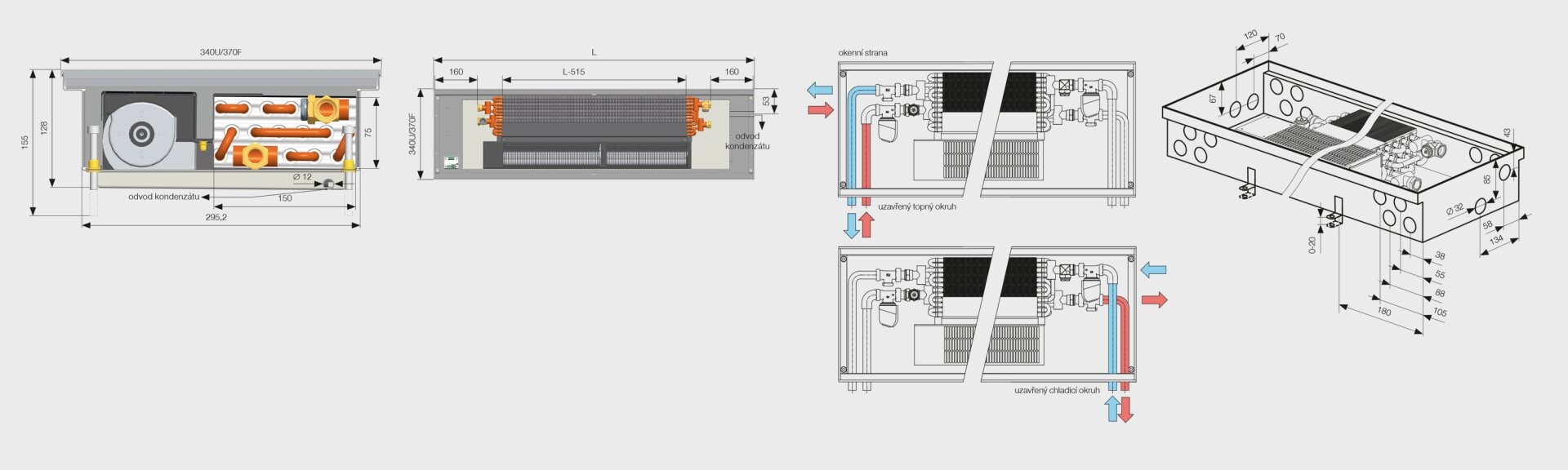

1 – podlahový konvektor s ventilátorem, 2 – otopný výměník, 3 – ventilátor, 4 – krycí mřížka, 5 – krycí rámeček F, 6 – fixační kotvy, 7 – stavěcí šrouby, 8 – okno, 9 – čistá podlaha, 10 – spárovací hmota, 11 – dilatační spára, 12 – izolace, 13 – betonová výplň, 14 – hrubá podlaha | Možnost zabudování do zdvojené podlahy Stojánky k montáži podlahového konvektoru do zdvojené podlahy nabízejí efektivní a stabilní řešení. Stojánky jsou vyrobeny z ocelového nelakovaného materiálu a jsou vhodné do zdvojené podlahy s hloubkou až 500 mm. Stojánky do zdvojené podlahy jsou vhodné pro varianty Optimal-V, Energy, Variant F2V a F4V. Pro KORAFLEX Pool-V se instalace stojánků do zdvojené podlahy z konstrukčních důvodů nedoporučuje. Stojánek do nízké zdvojené podlahy SZP-03
Podlahový konvektor je opatřen vyztužovacími profily a stavěcími šrouby, které vyrovnají konvektor do požadované výšky. Šrouby je nutné ukotvit proti pohybu do podlahy. Vyztužovací profily nejsou součástí standardního konvektoru a nelze je dodatečně namontovat. Šrouby umožňují nastavení maximální výšky v rozmezí až 30 mm než je výška samotného konvektoru. Doporučujeme pro hloubku zdvojené podlahy, která je větší max. o 30 mm, než je stavební výška konvektoru. Stojánek do vyšší zdvojené podlahy SZP-10
Jde o individuální řešení vhodné do každého projektu s vyšší zdvojenou podlahou. Jedná se o robustnější variantu stojánků do nízké zdvojené podlahy vybavených jednou podpěrou dna konvektoru. Přesné technické provedení je dohodnuto na základě požadavků zákazníka. Doporučujeme pro hloubku zdvojené podlahy, která je větší max. o 100 mm, než je stavební výška konvektoru. Stojánek do vysoké zdvojené podlahy SZP-30
Individuální řešení pro vysoké zdvojené podlahy. Jedná se o vyztuženou variantu stojánků do zdvojené podlahy, vybavenou dvěma podpěrami dna konvektoru. Přesné technické provedení je dohodnuto na základě požadavků zákazníka. Doporučujeme pro hloubku zdvojené podlahy, která je větší max. o 300 mm, než je stavební výška konvektoru. |
